| Номер в госреестре | 63766-16 |
| Наименование СИ | Приборы виброизмерительные |
| Обозначение типа СИ | "КВАРЦ-2" |
| Изготовитель | Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 14.04.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы виброизмерительные «КВАРЦ-2» (далее приборы) предназначены для измерений среднего квадратического значения (СКЗ), амплитуды, размаха виброускорения, виброскорости и виброперемещения, а также частоты вращения.
Принцип действия прибора основан на преобразовании значений измеряемой величины в электрический сигнал, и дальнейшей его обработке.
Прибор состоит из блока измерительного БИ150, акселерометров АС102-1А, и/или АС104-1 А, и/или АС208-1А со встроенным усилителем заряда, преобразователя числа оборотов лазерного КР-020л и преобразователя числа оборотов электромагнитного КЕ-010. Акселерометры АС 102-1А и АС 104-1А (АС208-1А) различаются расположением разъема, акселерометры АС 104-1А и АС208-1А различаются частотным диапазоном.
Двухканальный блок измерительный БИ150 включает перестраиваемые фильтры нижних и верхних частот, усилитель, интегратор, аналого-цифровой преобразователь, микропроцессор, в котором производятся быстрое преобразование Фурье (БПФ) и вычислительные операции.
В качестве дисплея используется жидкокристаллический индикатор с подсветкой и настройкой контрастности.
Питание прибора может осуществляться от внутренних аккумуляторов или от сетевого блока питания.

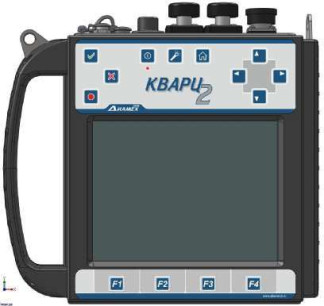

Внешний вид блока измерительного БИ150 приведен на рисунке 1.
| Место нанесения | Место | |
| знака утверждения | опломбирования | |
| типа и знака | ||
| повер ки | ||
Внешний вид акселерометров АС 102-1А и АС 104-1А (АС208-1А) приведен на рисунке 2, преобразователей числа оборотов КР-020л и КЕ-010 - на рисунке 3.
•■с-r [у.т9
АС102-1А АС104-1А (АС208-1А)
Рисунок 2 - Внешний вид акселерометров АС 102-1А и АС 104-1А (АС208-1А)
КР-020л КЕ-010
Рисунок 3 - Внешний вид преобразователей числа оборотов КР-020л и КЕ-010
служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Программное обеспечение «ДИАМАНТ-МОНИТОР» поставляется пользователю на CD
диске.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «КВАРЦ-2» «ДИАМАНТ-МОНИТОР» |
| Номер версии (идентификационный номер) ПО | 1.000 1.000 |
| Цифровой идентификатор ПО | AE3 Е48D5 CF47E77DB |
| Другие идентификационные данные (если есть) | Shell.ldr Diamant m.exe |
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2
| Наименование характеристики | Значение |
| Диапазоны измерения виброускорения, м/с2: - СКЗ | от 0,1 до 100 |
| - амплитудное значение | от 0,141 до 141 |
| - размах | от 0,282 до 282 |
| Диапазоны измерения виброскорости, мм/с: - СКЗ | от 0,4 до 100 |
| - амплитудное значение | от 0,56 до 141 |
| - размах | от 1,12 до 282 |
| Диапазоны измерения виброперемещения, мкм: - СКЗ | от 5 до 200 |
| - амплитудное значение | от 7,05 до 282 |
| - размах | от 14,1 до 564 |
| Диапазоны частот при измерении, Гц: - виброускорения | от 2 до 5000 |
| - виброскорости | от 2 до 2000 |
| - виброперемещения | от 2 до 200 |
| Диапазон измерения частоты вращения, об/мин (Гц) | от 30 до 5000 (от 0,5 до 83) |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброускорения на базовой частоте 159,2 Гц в диапазонах измерений, %: от 0,1 до 1 м/с2 включ. | ±10 |
| св. 1 до 100 м/с2 | ±5 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости на базовой частоте 159,2 Гц в диапазонах измерений, %: от 0,4 до 1 мм/с включ. | ±10 |
| св. 1 до 100 мм/с | ±5 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброперемещения на базовой частоте 39,8 Гц во всем диапазоне измерений, % | ±10 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении виброускорения в диапазонах частот, %, не более: от 4 до 4000 Гц | от минус 10 до плюс 6 |
| от 2 до 5000 Гц | от минус 15 до плюс 10 |
| Неравномерность АЧХ при измерении виброскорости в диапазонах частот, %, не более: от 4 до 1600 Гц | ±10 |
| от 2 до 2000 Гц | от минус 20 до плюс 10 |
| Неравномерность АЧХ при измерении виброперемещения во всем диапазоне частот, %, не более | ±20 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности измерений частоты вращения: об/мин Гц | ±(1 + 0,0025 n), где n - число оборотов в минуту ±(0,02 + 0,0025 F), где F - частота вращения |
| Пределы допускаемой относительной погрешности измерений СКЗ виброускорения в рабочем диапазоне температур в диапазонах измерений, %: от 0,1 до 1 м/с2 включ. св. 1 до 100 м/с2 | ±15 ±10 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброскорости в рабочем диапазоне температур в диапазонах измерений, %: от 0,4 до 1 мм/с включ. св. 1 до 100 мм/с | ±15 ±10 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброперемещения в рабочем диапазоне температур во всем диапазоне измерений, % | ±15 |
| Пределы допускаемой абсолютной погрешности в рабочем диапазоне температур при измерении частоты вращения, об/мин (Гц) | ±18 (±0,3) |
| Нормальная область значений температуры, °С | от 15 до 25 |
| Условия эксплуатации: диапазоны рабочих температур для, °С: - акселерометров АС 102-1 А, АС 104-1А - акселерометров АС208-1А - измерительного блока БИ150 - преобразователей числа оборотов | от минус 50 до плюс 121 от минус 50 до плюс 150 от минус 10 до плюс 40 от минус 10 до плюс 50 |
| Габаритные размеры, мм, не более: - акселерометра АС 102-1А - акселерометра АС 104-1А (АС208-1 А) - измерительного блока БИ150 - преобразователя числа оборотов КР020л - преобразователя числа оборотов КЕ010 | диаметр 21 х 52 52 х 37 х 25 220 х 110 х 40 115 х 77 х 23 диаметр 35 х 54 |
| Масса, г, не более: - акселерометра АС 102-1А - акселерометра АС 104-1А - акселерометра АС208-1А - измерительного блока БИ150 - преобразователя числа оборотов КР020л - преобразователя числа оборотов КЕ010 | 90 145 156 850 135 50 |
наносится на лицевой панели блока измерительного БИ150 методом наклейки и на титульном листе руководства по эксплуатации методом печати или наклейки.
Таблица 3
| Наименование | Кол-во | Примечание |
| Прибор виброизмерительный «КВАРЦ-2» в составе: - блок измерительный БИ150 - акселерометры АС 102-1А (АС 104-1 А, АС208-1А) - преобразователь числа оборотов лазерный КР-020л - преобразователь числа оборотов электромагнитный КЕ-01 | т. т. т. т. 3 а Э | по согласованию с заказчиком по согласованию с заказчиком |
| Дополнительные принадлежности | 1 компл. | |
| Сумка для прибора и принадлежностей | 1 шт. | |
| Руководство по эксплуатации с методикой поверки | 1 экз. | |
| Руководство по использованию | 1 экз. | |
| Программное обеспечение «ДИАМАНТ - МОНИТОР» на CD диске | 1 шт. |
осуществляется в соответствии с Руководством по эксплуатации QRT.02.000 РЭ «Прибор виб-роизмерительный «КВАРЦ-2», Приложение А. «Методика поверки», утвержденным ФГУП «ВНИИМС» 26.11.2015 г.
Основные средства поверки: поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012; генератор сигналов сложной формы AFG3021 (Госреестр СИ № 32620-06) (диапазон частот генерируемых синусоидальных сигналов от 1 мГц до 25 МГц; пределы допускаемой относительной погрешности установки частоты ±0,001 %); стенд калибровочный переносной для токовихревых датчиков КСВД-1 (Госреестр СИ № 24123-02) (максимальный диапазон воспроизводимых размахов виброперемещения от 0 до 250 мкм; диапазон скоростей вращения от 500 до 5000 об/мин; пределы допускаемой абсолютной измерения зазора в динамическом режиме ±15 мкм, в статическом режиме ±10 мкм, измерения частоты вращения ±15 об/мин).
ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях». Часть 1. Общие требования
Нормативные и технические документы, устанавливающие требования к приборам виб-роизмерительным «КВАРЦ-2»
1 ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2104 Гц».
2 Технические условия ТУ 4277-070-54981193-15 Прибор виброизмерительный «КВАРЦ-2».
| Зарегистрировано поверок | 447 |
| Поверителей | 30 |
| Актуальность данных | 17.11.2024 |
