| Номер в госреестре | 63767-16 |
| Наименование СИ | Каналы измерительные |
| Обозначение типа СИ | КД8700 |
| Изготовитель | ООО "Комдиагностика", г.Мытищи |
| Год регистрации | 2016 |
| Срок свидетельства | 14.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные КД8700 (далее - каналы КД8700) предназначены для измерения виброускорения, виброскорости и температуры.
Принцип действия каналов КД8700 основан на преобразовании измеряемой величины в электрический сигнал.
Каналы КД8700 состоят из первичного вибропреобразователя КД8708 (далее -вибропреобразователь КД8708) и вторичного преобразователя вибрации КД8713 (далее -преобразователь КД8713).
Вибропреобразователь КД8708 представляет собой пьезоэлектрический акселерометр с встроенным блоком электроники и датчиком температуры. Вибропреобразователь КД8708 является преобразователем инерционного типа и использует прямой пьезоэлектрический эффект, т.е. электрический заряд чувствительного элемента пропорционален виброускорению, воздействующему на вибропреобразователь.
Встроенный блок электроники вибропреобразователя КД8708 состоит из усилителя заряда, полосовых фильтров и конвертора напряжение-ток.
Первичный вибропреобразователь КД8708 является взрывозащищенным изделием и имеет маркировку «0ExiaIICT6».

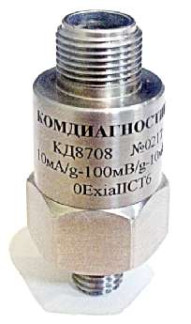

Внешний вид первичного вибропреобразователя КД8708 приведен на рисунке 1.
Вторичный преобразователь вибрации КД8713 представляет собой электронный блок с входами по току и напряжению, для подключения первичного вибропреобразователя.
Преобразователь КД8713 имеет три выхода от 4 до 20 мА для измерения среднего квадратического значения (СКЗ) виброскорости, амплитудного значения виброускорения и температуры, один выход по напряжению, пропорциональный виброускорению, а также три выхода по напряжению для измерения ударного импульса.
Вторичный преобразователь КД8713 имеет маркировку взрывозащиты [Exia]IIC Х.
Таблица 1
| Наименование характеристики | Значения |
| Диапазоны измерений: виброускорения по нормированному токовому выходу, м/с2 виброускорения по выходу напряжения, м/с2 виброскорости по нормированному токовому выходу, мм/с | от 1 до 160 от 1 до 500 от 0,5 до 32 |
| Диапазон рабочих частот при измерении, Гц: виброускорения по нормированному токовому выходу виброускорения по выходу напряжения виброскорости по нормированному токовому выходу | от 1000 до 20000 от 2 до 10000 от 10 до 1000 |
| Базовые частоты, Гц: для виброускорения по нормированному токовому выходу для виброускорения по выходу напряжения и для виброскорости по нормированному токовому выходу | 3000 45 |
| Диапазон измерения температуры, °С | от минус 40 до плюс 120 |
| Пределы допускаемой основной приведенной погрешности измерения виброскорости и виброускорения на базовых частотах, % | ±10 |
| Неравномерность амплитудно-частотной характеристики при измерении виброскорости и виброускорения в диапазонах рабочих частот относительно базовых частот, дБ не более | 3 |
| Наименование характеристики | Значения |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С: от минус 40 до 0 °С включ. св. 0 до 120 °С | ±3,5 ±2 |
| Пределы допускаемой дополнительной приведенной погрешности измерения виброскорости и виброускорения, вызванной изменением температуры окружающего воздуха, %/°С | ±0,1 |
| Нормальная область значений температуры, °С | 20±5 |
| Условия эксплуатации: диапазоны рабочих температур, °С: для первичного вибропреобразователя КД8708 для вторичного преобразователя вибрации КД8713 | от минус 45 до плюс 125 от минус 45 до плюс 85 |
| Габаритные размеры, мм, не более: первичный вибропреобразователь КД8708 (диаметр х высота) вторичный преобразователь вибрации КД8713 (длина х высота х ширина) | диаметр 19 х 47 114,5 х 99 х 17,5 |
| Масса, г, не более: первичный вибропреобразователь КД8708 вторичный преобразователь вибрации КД8713 | 40 120 |
наносится на корпус вторичного преобразователя вибрации КД8713 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 2
| Наименование изделия | Кол-во | Примечание |
| Канал измерительный КД8700 в составе: - первичный вибропреобразователь КД8708 - вторичный преобразователь вибрации КД8713 | 1 шт. 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Методика поверки | 1 экз. | |
| Сертификат соответствия | 1 экз. | (копия) |
| Свидетельство об утверждении типа средств измерений | 1 экз. | (копия) |
осуществляется в соответствии с документом КД.433642.030 МП «Каналы измерительные КД8700. Методика поверки», утвержденным ФГУП «ВНИИМС» 26 ноября 2015 г.
Основные средства поверки:
- поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012;
- мультиметр 3458А (Государственный реестр СИ № 25900-03);
- термометр лабораторный электронный «ЛТ-300» (Государственный реестр СИ № 45379-10);
- термостаты переливные прецизионные ТПП-1 модификаций ТПП-1.0, ТПП-1.1 (Государственный реестр № 33744-07);
- калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (Государственный реестр № 52489-13).
Знак поверки наносится на свидетельство о поверке методом печати и, если позволяют условия эксплуатации, на корпус вторичного преобразователя вибрации КД8713 методом наклейки.
Руководство по эксплуатации «Канал измерительный КД8700» 4252-002-56480638-15 РЭ. Раздел 3.
Нормативные и технические документы, устанавливающие требования к каналам измерительным КД8700
1 ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104 Гц.
2 ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
