| Номер в госреестре | 63774-16 |
| Наименование СИ | Приборы контроля высоковольтных выключателей |
| Обозначение типа СИ | ПКВ/У3.0 (модификация ПКВ/У3.1) |
| Изготовитель | Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»), г. Санкт-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 25.04.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор контроля высоковольтных выключателей ПКВ/У3.0 и его модификация ПКВ/У3.1 (далее — прибор) предназначен для проверки технического состояния высоковольтных выключателей выведенных из-под высокого электрического напряжения при плановых проверках и ремонте, а так же при проведении ресурсных испытаний при выпуске из производства.
Прибор измеряет линейные и угловые перемещения элементов привода высоковольтного выключателя, силу тока, электрическое напряжение, электрическое сопротивление и интервалы времени.
Прибор предназначен для применения на предприятиях электроэнергетики и других предприятиях, эксплуатирующих высоковольтное коммутационное оборудование.
Прибор состоит из измерительного блока (рис. 1), датчиков линейного и углового перемещений, комплекта крепежных приспособлений, токовых клещей, комплекта соединительных кабелей и персонального компьютера.

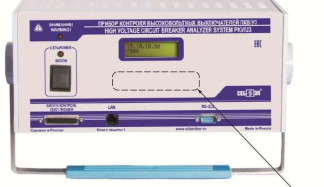

Прибор ПКВ/У3.0 (рис. 2) имеет три канала измерения линейных/угловых перемещений и канал подключения десяти реостатных датчиков.
Прибор ПКВ/У3.1 (рис. 3) имеет один канал измерения линейных/угловых перемещений и не имеет канала подключения реостатных датчиков.
\
Модификация прибора указывается на информационной табличке («шильдике») на правой панели измерительного блока (рис. 4).
Принцип действия прибора основан на измерении и сохранении в оперативной памяти измерительного блока, в течение заданного времени, отсчитываемого от момента его запуска на измерение, через каждые 100 мкс, значений физических величин и положений контролируемых контактов.
Запуск прибора на измерения происходит в момент появления напряжения на клеммах электромагнитов включения/отключения привода выключателя, формируемого прибором или штатными средствами управления выключателем. После прекращения измерений, полученные результаты передаются в ПК для последующего вывода на дисплей, обработки и хранения.
Программное обеспечение (ПО) прибора осуществляет управление измерительным блоком, считывает результаты измерений из измерительного блока в ПК, рассчитывает и выводит на дисплей ПК нормируемые технические характеристики и графики изменения физических величин и положения контактов, зарегистрированных во время переключения выключателя.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PKV_U3.bin |
| Номер версии (идентификационный номер) ПО | Версия 24 |
| Цифровой идентификатор ПО | нет |
| Другие идентификационные данные | нет |
Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — соответствует уровню «высокий» по Р 50.2.077-2014.
Программное обеспечение не оказывает влияния на метрологические характеристики прибора.
Метрологические характеристики
Каналы контроля положений контактов выключателя
Диапазон измерений интервалов времени, с
Пределы допускаемой основной абсолютной погрешности измерений интервалов времени в режиме контроля положения четырех где tx — измеряемый ин-контактов, мс тервал времени, мс
Пределы допускаемой основной абсолютной погрешности из- ±[0,3+0,0001 tx], мерений интервалов времени в режиме контроля положения двадца- где tx — измеряемый инти контактов, мс тервал времени, мс
Каналы инкрементных датчиков перемещений
Диапазоны измерений линейных перемещений датчиком ДП12,
от 0,0004 до 8
±[0,1+0,0001 tx],
от 1 до 550 от 1 до 700 от 1 до 900
±1
от 0,09 до 360 ±0,56
мм
Пределы допускаемой абсолютной основной погрешности измерений линейных перемещений датчиком ДП12, мм
Диапазон измерений угловых перемещений датчиком ДП21, градус
Пределы допускаемой основной абсолютной погрешности измерений угловых перемещений датчиком ДП21, градус
Канал «Входное напряжение коммутатора»
Диапазон измерений электрического напряжения постоянного тока, В
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %
от - 350 до +350
Y
350
\u |
1,5 +
-1
где U- измеренное значение электрического напряжения, В
от -50 до +50
Каналы местного пуска
Диапазон измерений силы постоянного электрического тока, А Пределы допускаемой основной относительной погрешности измерений силы постоянного электрического тока, %
0,6 • г 50-1)
±
где I — измеренное значение силы постоянного электрического тока, А
Диапазоны задания временных интервалов по каналам местного пуска, мс:
-длительность импульса включения (ТВ)
от 20 до 1280, от 20 до 1280, от 30 до 1280, от 10 до 1280
-длительность импульса отключения (ТО)
-длительность паузы (ТП)
-длительность задержки импульса отключения (ТЗО)
Пределы допускаемой основной абсолютной погрешности задания временных интервалов по каналам местного пуска, мс
от -75 до +75
0,6 + 0,25 •
1
U |
±
Канал «U шунта»
Диапазон измерений электрического напряжения постоянного тока, мВ
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %
где U - измеренное значение электрического напряжения, мВ
от 0 до +12 от -6 до +6
0,6 + 0,6-| U-1
±
Y
(
А -1
UI
1,5 + 1,5 •
±
Универсальные каналы («Вход 1», «Вход 2»)
Диапазоны измерений электрического напряжения постоянного тока, В:
- в униполярном режиме
- в биполярном режиме
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, %:
- в униполярном режиме
- в биполярном режиме
где U — измеренное значение электрического напряжения, В
Диапазоны измерений электрического сопротивления постоянному току, Ом
- при силе измерительного тока 60 мА
- при силе измерительного тока 4 мА
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, %:
- при силе измерительного тока 60 мА
- при силе измерительного тока 4 мА
от 0 до 160, от 0 до 2400
“ + (f -1
2400
±
1,5 + 0,2
-1
±
R
где R — измеренное значение электрического сопротивления, Ом
Канал «Токовые клещи»
Диапазон измерений электрического напряжения постоянного
тока, В
Пределы допускаемой основной относительной погрешности измерений электрического напряжения постоянного тока, % ±
от -1 до +1
1
1,0 + 0,6 •
г-г- 1
UI
где
Каналы «Реостатные датчики» (только ПКВ/У3.0)
Диапазон измерений электрического сопротивления постоянному току, Ом
U — измеренное значение электрического напряжения, В
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току, %
^ R
2,5 + Г160 _ 1
±
где R — измеренное значение электрического сопротивления, Ом
Технические характеристики
Количество каналов контроля положений контактов выключате- 20
ля, шт.
Количество каналов инкрементных датчиков перемещения, шт.:
ПКВ/У3.0
3
1
1
2
1
2
10
2
58±8
от 50 до 80 любой полярности
60
300x140x400
10
10000
от 100 до 242 от 100 до 340
ПКВ/У3.1
Количество каналов «Входное напряжение коммутатора», шт. Количество каналов местного пуска, шт.
Количество каналов «U шунта», шт.
Количество каналов для подключения токовых клещей, шт. Количество каналов реостатных датчиков, шт.:
ПКВ/У3.0
ПКВ/У3.1
Количество каналов дистанционного пуска, шт.
Порог срабатывания защиты силового коммутатора от короткого замыкания и превышения силы тока (амплитудное значение), А
Порог запуска по каналу «Дистанционный пуск», В
Потребляемая мощность, Вт, не более Г абаритные размеры измерительного блока, мм Масса измерительного блока, кг, не более Средняя наработка на отказ, ч Электрическое напряжение питания, В:
- переменного тока, частотой 50 Гц
- постоянного тока
Таблица 2 - Климатические условия применения
| Влияющая величина | Нормальная область значений | Рабочая область значений |
| температура окружающего воздуха, °С | от плюс 15 до плюс 25 | от минус 15 до плюс 40 |
| относительная влажность воздуха, % | от 30 до 80 | от 10 до 95 без конденсации влаги |
Прибор соответствует требованиям безопасности, предъявляемым к электрическим контрольно-измерительным приборам и лабораторному оборудованию по ГОСТ 12.2.091-2012.
Прибор соответствует требованиям электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ 51522.1-2011.
Прибор рассчитан на эксплуатацию в условиях станций и подстанций с четвертой степенью жесткости электромагнитной обстановки по ГОСТ 30804.4.4-2013.
наносится на панель прибора методом шелкографии; в эксплуатационных документах - на титульном листе печатным способом.
Таблица 3
| Наименование | Количество, шт. | Примечание |
| Измерительный блок ПКВ/У3.0 СКБ 021.00.00.000-02 или измерительный блок ПКВ/У3.1 СКБ 021.00.00.000-01 | 1 | |
| Датчик линейного перемещения ДП12 СКБ 012.00.00.000 | 1 | |
| Датчик углового перемещения ДП21 СКБ 009.00.00.000 | 1 | |
| Токовые клещи СКБ 021.31.00.000 | 1 | по заказу |
| Стержень измерительный 700 мм ОКБ 012.03.00.000-02 | 1 | в комплекте с датчиком ДП12 |
| Стержень измерительный 1000 мм СКБ 012.03.00.000 | по заказу | |
| Стержень измерительный 550 мм СКБ 012.03.00.000-01 | по заказу | |
| Футляр измерительного стержня 725 мм СКБ 010.15.00.000-02 | 1 | |
| Футляр измерительного стержня 1055 мм СКБ 010.15.00.000 | по заказу | |
| Футляр измерительного стержня 615 мм СКБ 010.15.00.000-01 | по заказу | |
| Сетевой кабель СКБ 018.09.00.000 | 1 | |
| Кабель входного напряжения коммутатора СКБ 022.06.00.000 | 1 | |
| Кабель местного пуска СКБ 022.07.00.000 | 1 | |
| Кабель дистанционного пуска СКБ 021.26.00.000 | 1 | |
| Кабель датчика (на шпуле) СКБ 014.25.00.000 | 1 | |
| Кабель полюсов (на шпуле) СКБ 010.05.00.000 | 1 | |
| Кабель полюсов (на шпуле) СКБ 010.05.00.000-01 | 1 | |
| Кабель полюсов (на шпуле) СКБ 010.05.00.000-02 | 1 | |
| Кабель полюсов (на шпуле) СКБ 010.05.00.000-06 | 1 | |
| Соединитель СКБ 021.29.00.000 | 1 | |
| Кабель измерения напряжения каналами «Вход 1» («Вход 2») СКБ 021.28.00.000 | по заказу |
| Наименование | Количество, шт. | Примечание |
| Кабель измерения напряжения шунта СКБ 014.27.00.000 | 1 | |
| Кабель измерения сопротивления каналами «Вход 1» («Вход 2») СКБ 021.27.00.000 | 2 | |
| Кабель полюсов 20 каналов СКБ 021.23.00.000 | 1 | |
| Кабель на десять реостатных датчиков СКБ 021.24.00.000 | 1 | для ПКВ/У3.0 |
| Переходник к кабелю питания СКБ 010.25.00.000 | по заказу | |
| Кабель RS-232 СКБ 024.25.00.000 | 1 | |
| Кабель LAN СКБ 024.26.00.000 | 1 | |
| Провод заземления СКБ 022.08.00.000 | 1 | |
| Клеммник для ВК-10 СКБ 010.26.00.000 | 1 | по заказу |
| Предохранители ВП2Б-1В-2А | ||
| Комплект крепежных приспособлений для установки датчиков | по заказу | |
| Сумка СКБ 121.06.00.000 | 1 | |
| Сумка №2 СКБ 126.06.02.000 | 1 | |
| Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Руководство по эксплуатации. СКБ 121.00.00.000 РЭ | 1 | |
| Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Формуляр. СКБ 121.00.00.000 ФО | 1 | |
| Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Методика поверки. СКБ 121.00.00.000 МП | 1 | по заказу |
| Приборы контроля высоковольтных выключателей ПКВ/М5/М7/У2/У3. Программное обеспечение. Руководство пользователя. СКБ 1240002-01-34 | 1 | |
| Датчик ДП12. Паспорт. СКБ 012.00.00.000 ПС | 1 | |
| Датчик ДП21. Паспорт. СКБ 009.00.00.000 ПС | 1 | |
| Программное обеспечение для персонального компьютера СКБ 1210001-24 | 1 | |
| Методика выполнения измерений параметров коммутационных аппаратов разных типов. СКБ 121.00.00.000-МВИ | 1 |
осуществляется по документу СКБ 121.00.00.000 МП «Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в июле 2015 г.
Знак поверки в виде наклейки наносится на лицевую панель прибора в соответствии с рисунком 1.
| Наименование (тип) | Основные метрологические характеристики |
| Штангенрейсмас ШР-1000/100-1000 (ГР №198-92) | Диапазон линейных перемещений от 100 до 1000 мм, ПГ ±0,1 мм |
| Магазин сопротивлений МСР-60М (ГР №2751-71) | Диапазон сопротивлений от 0,018 Ом до 11,1 кОм, КТ 0,02 |
| Частотомер электронно-счетный FCA3100 (ГР №51532-12) | Диапазон измерений длительности импульсов от 2,3 нс до 106 с; разрешение 50 пс |
| Гониометр ГС-5 (ГР №1648-62) | Диапазон измерений угла от 0 до 360°; цена деления лимба 20'; погрешность измерения угла ±5" |
| Мультиметр Agilent 34401A (ГР №54848-13) | Диапазон измерений электрического напряжения постоянного тока от 0,1 до 1000 В; пределы погрешности измерения электрического напряжения постоянного тока ±0,002 % |
| Катушка электрического сопротивления Р310 (ГР №1162-58) | 0,001 Ом; КТ 0,01 |
«Методика выполнения измерений параметров коммутационных аппаратов разных типов. СКБ 121.00.00.000-МВИ».
Нормативные и технические документы, устанавливающие требования к приборам контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1)
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
3 ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
4 ТУ 4221-021-41770454-2007 (с изменением №1 от 25.08.2014 г.) Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Технические условия.
5 СКБ 121.00.00.000 МП Прибор контроля высоковольтных выключателей ПКВ/У3.0 (модификация ПКВ/У3.1). Методика поверки.
