| Номер в госреестре | 63779-16 |
| Наименование СИ | Шприцы |
| Обозначение типа СИ | Hamilton |
| Изготовитель | Компания "Hamilton Central Europe", Румыния; Компания "Hamilton Company", США. Компания "Hamilton Bonaduz AG", Швейцария (срок свидетельтсва: 25.04.2021 г.) |
| Год регистрации | 2016 |
| Срок свидетельства | 25.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

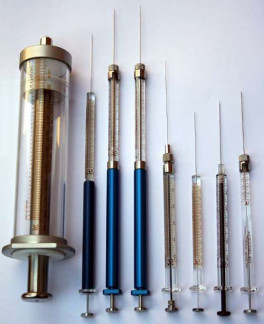

Шприцы Hamilton (далее - шприцы) предназначены для измерений объема жидких и газообразных проб, ввода проб в испарительные устройства хроматографа.
Принцип действия шприцев основан на создании в съемном наконечнике (игле) попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в цилиндре шток-поршня. Объем дозы определяется диаметром шток-поршня и его перемещением.
Выпускается два вида шприцев: Microliter и Gastight.
Шприцы Microliter используются исключительно для работы с жидкостями. Поршень выполнен из нержавеющей стали и индивидуально подогнан к стеклянному цилиндру.
Выпускается пять серий шприцев вида Microliter: 600, 700, 800, 900, 7000.
Шприцы серии 600 состоят из цилиндрического стеклянного корпуса с нанесенной шкалой градуировки, шток-поршня и иглы. Представляют собой модифицированную версию шприцов серии 700. Шток шприца в верхней части усилен для снижения риска его деформации. Варианты соединения игл: со съемными иглами.
Шприцы серии 700 состоят из цилиндрического стеклянного корпуса с нанесенной шкалой градуировки, шток-поршня и иглы. Варианты соединения игл: впрессованные и съемные иглы.
Шприцы серии 800 состоят из цилиндрического стеклянного корпуса с нанесенной шкалой градуировки, шток-поршня, иглы и съемного держателя, предохраняющего корпус шприца от нагрева руками при дозировании пробы. Шприцы поставляются с впресованными и съемными иглами.
Шприцы серии 900 состоят из цилиндрического стеклянного корпуса с нанесенной шкалой градуировки, шток-поршня, иглы и держателя, предохраняющего корпус шприца от нагрева руками при дозировании пробы. Держатель несъемный. Шприцы поставляются с впрессованными и съемными иглами.
Шприцы серии 7000 состоят из цилиндрического стеклянного корпуса с нанесенной шкалой градуировки, шток-поршня и иглы. Конец штока-поршня соединен с вольфрамовой проволокой, проходящей через всю длину иглы, что обеспечивает нулевой мертвый объем шприца. Рабочий объем образуется за счет перемещения проволоки внутри иглы. Шприцы поставляются со съемными иглами.
Шприцы Gastight предназначены для дозирования жидкостей и газов. Окончание поршня шприцев имеет наконечник из ПТФЭ, который обеспечивает герметичность соединения между поршнем и цилиндром.
Выпускается три серии шприцев Gastight: 1000, 1700, 1800.
Шприцы серии 1000 состоят из цилиндрического стеклянного корпуса с нанесенной шкалой градуировки, шток-поршня и иглы. На поршне имеется фторопластовое уплотнение, обеспечивающего герметичность шприца. Шприцы поставляются с впрессованными и съемными иглами.
Шприцы серии 1700 состоят из цилиндрического стеклянного корпуса с нанесенной шкалой градуировки, шток-поршня и иглы. На поршне имеется фторопластовое уплотнение, обеспечивающего герметичность шприца. Являются газоплотной версией шприцев серии 700. Шприцы поставляются с впрессованными и съемными иглами.
Шприцы серии 1800 состоят из цилиндрического стеклянного корпуса с нанесенной шкалой градуировки, шток-поршня, иглы и съемного держателя, предохраняющего корпус шприца от нагрева руками при дозировании пробы. Являются газоплотной версией шприцев серии 800. Шприцы поставляются со съемными иглами.
| Максимальный объем | Серия шприца | ||||||||
| 600 | 700 | 800 | 900 | 1000 | 1700 | 1800 | 7000 | ||
| 0,5 мкл | 7000.5 | ||||||||
| 1 мкл | Калибр иглы 25 | 7001 | |||||||
| Калибр иглы 22 | 7101 | ||||||||
| 2 мкл | Калибр иглы 25 | 7002 | |||||||
| Калибр иглы 23 | 7102 | ||||||||
| 2,5 мкл | 62 | ||||||||
| 5 мкл | 65 | 75 | 85 | 95 | 7105 | ||||
| 10 мкл | 701 | 801 | 901 | 1701 | 1801 | ||||
| 25 мкл | 702 | 802 | 1702 | 1802 | |||||
| 50 мкл | 705 | 805 | 1705 | 1805 | |||||
| 100 мкл | 710 | 810 | 1710 | 1810 | |||||
| 250 мкл | 725 | 825 | 1725 | 1825 | |||||
| 500 мкл | 750 | 1750 | |||||||
| 1 мл | 1001 | ||||||||
| 2,5 мл | 1002 | ||||||||
| 5 мл | 1005 | ||||||||
| 10 мл | 1010 | ||||||||
| 25 мл | 1025 | ||||||||
| 50 мл | 1050 | ||||||||
| 100 мл | 1100 | ||||||||
Таблица 2 - Типы крепления иглы_
Обозначение: N;
NR - в случае если игла предназначена для ввода проб в
кран-дозатор типа Rheodyne_
Описание: игла из нержавеющей стали, закрепленная неразъемным соединением в корпусе шприца
Обозначение: LTN_
Описание: игла, запрессованная в коническом соединении с шприцем (тип "Люэр")
Обозначения: RN -игла из нержавеющей стали RNFS - игла из расплава кремния
_RNTF - тефлоновая гибкая игла_
Описание: игла со съемным резьбовым креплением на шприц.
Обозначение: LT
Описание: шприц имеет коническое соединение типа "Люэр".
| Обозначение: TLL | |||
| Описание: сочетание соединения типа "Люэр" со втулкой с двумя прорезями для более четкой фиксации иглы | |||
| р ^ •шШ | Описание: сочетание соединения типа "Люэр" со втулкой с двумя прорезями для более четкой фиксации иглы | ||
| Описание: имеет встроенный поворотный клапан, запирающий образец в шприце. | |||
| и | Обозначение: KH | ||
| Описание: игла со съёмным резьбовым креплением на корпус шприца. Плунжер в шприцах проходит внутрь иглы. | |||
| Обозначение: FN | |||
| Описание: соединение с фиксированной иглой. Позволяет минимизировать контакт образца и склеивающего материала. | |||
| п. ■ т -■ j“ ufvi- Г7? т/т | Обозначение: C | ||
| Описание: соединение Cheminert®. Используется для шприцев в автосэмплерах. | |||
Описание формата обозначения типа иглы шприца.
ZZ/ZZ/Z
| Калибр иглы | |
| (см. Таблицу 3) |
| Длина иглы | |
| (мм или дюймы) |
Тип окончания иглы (см. Таблицу 4)
Таблица 3 - Г еометрические размеры станда
зтных игл в зависимости от калибра
| Калибр | Внешний диаметр, мм | Внутренний диаметр, мм |
| 33 | 0,21 | 0,11 |
| 32 | 0,24 | 0,11 |
| 31 | 0,26 | 0,13 |
| 30 | 0,31 | 0,16 |
| 28 | 0,36 | 0,18 |
| Калибр | Внешний диаметр, мм | Внутренний диаметр, мм |
| 27 | 0,41 | 0,21 |
| 26s | 0,47 | 0,13 |
| 26 | 0,46 | 0,26 |
| 25 | 0,51 | 0,26 |
| 24 | 0,57 | 0,31 |
| 23 | 0,64 | 0,34 |
| 22s | 0,72 | 0,17 |
| 22 | 0,72 | 0,41 |
| 21 | 0,82 | 0,51 |
| 20 | 0,91 | 0,60 |
Таблица 5
| Обозна чение шприца | Диапазон объема дозирования | Размеры, мм, не более | Масса шприца, кг, не более | Объем дозы, мкл | Пределы допускаемой системати ческой составляющей основной относительной погрешности, % | Предел допускаемого среднеквадра тичного отклонения случайной составляющей относительной погрешности, % | |
| Длина | Диа метр | ||||||
| Шприцы серии 600 | |||||||
| 62 | 0,5-2,5 мкл | 165 | 7 | 0,033 | 0,5 | ±8 | 5 |
| 2,5 | ±5 | 5 | |||||
| 65 | 1-5 мкл | 165 | 7 | 0,033 | 1 | ±5 | 2 |
| 5 | ±2 | 2 | |||||
| Шприцы серии 700 | |||||||
| 75 | 1-5 мкл | 149 | 7 | 0,03 | 1 | ±5 | 2 |
| 5 | ±2 | 2 | |||||
| 701 | 2-10 мкл | 149 | 7 | 0,03 | 2 | ±5 | 2 |
| 10 | ±1 | 1 | |||||
| 702 | 5-25 мкл | 149 | 8 | 0,03 | 5 | ±2 | 2 |
| 25 | ±1 | 1 | |||||
| 705 | 10-50 мкл | 149 | 8 | 0,03 | 10 | ±1 | 1 |
| 50 | ±1 | 1 | |||||
| 710 | 20-100 мкл | 149 | 8 | 0,03 | 20 | ±1 | 1 |
| 100 | ±1 | 1 | |||||
| 725 | 50-250 мкл | 149 | 8 | 0,03 | 50 | ±1 | 1 |
| 250 | ±1 | 1 | |||||
| 750 | 100-500 мкл | 149 | 8 | 0,03 | 100 | ±1 | 1 |
| 500 | ±1 | 1 | |||||
| Шприцы серии 800 | |||||||
| 85 | 1-5 мкл | 249 | 7 | 0,072 | 1 | ±5 | 2 |
| 5 | ±2 | 2 | |||||
| 801 | 2-10 мкл | 249 | 7 | 0,072 | 2 | ±5 | 2 |
| 10 | ±1 | 1 | |||||
| 802 | 5-25 мкл | 249 | 8 | 0,072 | 5 | ±2 | 2 |
| 25 | ±1 | 1 | |||||
| 805 | 10-50 мкл | 249 | 8 | 0,072 | 10 | ±1 | 1 |
| 50 | ±1 | 1 | |||||
| 810 | 20-100 мкл | 249 | 8 | 0,072 | 20 | ±1 | 1 |
| 100 | ±1 | 1 | |||||
| 825 | 50-250 мкл | 249 | 8 | 0,072 | 50 | ±1 | 1 |
| 250 | ±1 | 1 | |||||
| Обозна чение шприца | Диапазон объема дозирования | Размеры, мм, не более | Масса шприца, кг, не более | Объем дозы, мкл | Пределы допускаемой системати ческой составляющей основной относительной погрешности, % | Предел допускаемого среднеквадра тичного отклонения случайной составляющей относительной погрешности, % | |
| Длина | Диа метр | ||||||
| Шприцы серии 900 | |||||||
| 95 | 1-5 мкл | 222 | 7 | 0,54 | 1 | ±5 | 2 |
| 5 | ±2 | 2 | |||||
| 901 | 2-10 мкл | 222 | 7 | 0,54 | 2 | ±5 | 2 |
| 10 | ±1 | 1 | |||||
| Шприцы серии 7000 | |||||||
| 7000.5 | 0,1 -0,5 мкл | 201 | 8 | 0,037 | 0,1 | ±8 | 5 |
| 0,5 | ±8 | 5 | |||||
| 7001 | 0,2-1 мкл | 201 | 8 | 0,037 | 0,2 | ±8 | 5 |
| 1 | ±5 | 5 | |||||
| 7101 | 0,2-1 мкл | 201 | 8 | 0,037 | 0,2 | ±8 | 5 |
| 1 | ±5 | 5 | |||||
| 7002 | 0,4-2 мкл | 201 | 8 | 0,037 | 0,4 | ±8 | 3 |
| 2 | ±5 | 3 | |||||
| 7102 | 0,4-2 мкл | 201 | 8 | 0,037 | 0,4 | ±8 | 3 |
| 2 | ±5 | 3 | |||||
| 7105 | 1-5 мкл | 201 | 8 | 0,037 | 1 | ±8 | 2 |
| 5 | ±5 | 2 | |||||
| Шприцы серии 1000 | |||||||
| 1001 | 0,2-1 мл | 160 | 9 | 0,045 | 0,1 | ±1 | 1 |
| 1 | ±1 | 1 | |||||
| 1002 | 0,5-2,5 мл | 160 | 10 | 0,044 | 0,5 | ±1 | 1 |
| 2,5 | ±1 | 1 | |||||
| 1005 | 1-5 мл | 158 | 13 | 0,055 | 1 | ±1 | 1 |
| 5 | ±1 | 1 | |||||
| 1010 | 2-10 мл | 157 | 18 | 0,084 | 2 | ±1 | 1 |
| 10 | ±1 | 1 | |||||
| 1025 | 5-25 мл | 187 | 27 | 0,191 | 5 | ±1 | 1 |
| 25 | ±1 | 1 | |||||
| 1050 | 10-50 мл | 191 | 37 | 0,235 | 10 | ±1 | 1 |
| 50 | ±1 | 1 | |||||
| 1100 | 20-100 мл | 251 | 37 | 0,368 | 200 | ±1 | 1 |
| 100 | ±1 | 1 | |||||
| Обозна чение шприца | Диапазон объема дозирования | Размеры, мм, не более | Масса шприца, кг, не более | Объем дозы, мкл | Пределы допускаемой системати ческой составляющей основной относительной погрешности, % | Предел допускаемого среднеквадра тичного отклонения случайной составляющей относительной погрешности, % | |
| Длина | Диа метр | ||||||
| Шприцы серии 1700 | |||||||
| 1701 | 2-10 мкл | 155 | 7 | 0,025 | 2 | ±5 | 2 |
| 10 | ±1 | 1 | |||||
| 1702 | 5-25 мкл | 155 | 8 | 0,025 | 5 | ±2 | 2 |
| 25 | ±1 | 1 | |||||
| 1705 | 10-50 мкл | 155 | 8 | 0,025 | 10 | ±1 | 1 |
| 50 | ±1 | 1 | |||||
| 1710 | 20-100 мкл | 155 | 8 | 0,025 | 20 | ±1 | 1 |
| 100 | ±1 | 1 | |||||
| 1725 | 50-250 мкл | 155 | 8 | 0,025 | 50 | ±1 | 1 |
| 250 | ±1 | 1 | |||||
| 1750 | 100-500 мкл | 155 | 8 | 0,025 | 100 | ±1 | 1 |
| 500 | ±1 | 1 | |||||
| Шприцы серии 1800 | |||||||
| 1801 | 2-10 мкл | 249 | 7 | 0,07 | 2 | ±5 | 2 |
| 10 | ±1 | 1 | |||||
| 1802 | 5-25 мкл | 249 | 8 | 0,07 | 5 | ±2 | 2 |
| 25 | ±1 | 1 | |||||
| 1805 | 10-50 мкл | 249 | 8 | 0,07 | 10 | ±1 | 1 |
| 50 | ±1 | 1 | |||||
| 1810 | 20-100 мкл | 249 | 8 | 0,07 | 20 | ±1 | 1 |
| 100 | ±1 | 1 | |||||
| 1825 | 50-250 мкл | 249 | 8 | 0,07 | 50 | ±1 | 1 |
| 25 | ±1 | 1 | |||||
Условия эксплуатации:
- диапазон рабочих температур, оС............................................от + 10 до + 35;
- диапазон относительной влажности воздуха, %..............................от 30 до 80;
- атмосферное давление, кПа.............................................................101,3±4.
Средняя наработка на отказ, циклов, не менее
- для шприцов серии 7000 ...................................................................5 000;
- для шприцов серии 1000 ..................................................................100000;
- для шприцов серий 600,700,800,900,1700,1800........................................ 10000.
Средний срок службы, лет..............................................................................4.
наносится на упаковку со шприцем в виде наклейки, на титульный лист Руководства по эксплуатации типографским способом.
1. Шприц 1 шт.
2. Игла 1 шт.
3. Руководство по эксплуатации (РЭ) 1 экз.
4. Руководство пользователя по выбору шприцов 1 шт.
5. Методика поверки МП 2301-0151 -2015 1 экз. Примечания
1. Поставка может осуществляться в любых сочетаниях шприцев и соответствующих им игл.
2. Может осуществляться поставка шприцев без иглы.
3. По требованию потребителя иглы поставляются по отдельному заказу, в отдельной упаковке. Поверка
осуществляется в соответствии с документом МП 2301-0151-2015 «Шприцы Hamilton. Методика поверки», утвержденным ФГУП «ВНИИМ им. Д.И. Менделеева» 17.11.2015 г. Основные средства поверки: весы лабораторные специального класса точности по ГОСТ OIML R76-1-2011; термометр с диапазоном измерения от 0 до 50 °С с погрешностью не более ±0,1 °С; вода бидистиллированная по ГОСТ 6709-72, ГСССД 98-2000; барометр с диапазоном измерения от 80 до 160 кПа с погрешностью не более ±200 Па.
Знак поверки наносят на свидетельство о поверке при первичной и периодической поверках.
приведены в документе «Шприцы Hamilton. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к шприцам Hamilton
1 ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
2 Техническая документация изготовителя.
