Газоанализатор MFA 9000, 63789-16

Назначение

Г азоанализатор MFA 9000 (в дальнейшем - газоанализатор) предназначен для измерений содержания диоксида углерода в аргоне или азоте.

Описание

Газоанализатор MFA 9000 выполнен в едином корпусе, внутри которого расположен детектор по теплопроводности (ДТП), газовая схема, электрический блок и электронные платы. На передней панели расположен цифровой дисплей, кран переключения, и клавиши управления. На задней панели расположены штуцеры для газов, разъем для пробоотборного щупа, аналоговые и цифровые входы и выходы, порты для передачи данных.

Принцип действия газоанализатора основан на зависимости электрического сопротивления проводника, помещенного в камеру с анализируемой газовой смесью и нагреваемого током, от теплопроводности проводника со сравнительной газовой смесью. Сенсор для подавления воздействия внешней температуры находится в термостатическом корпусе из нержавеющей стали. С помощью программного обеспечения прибора, на основе полученных данных, происходит вычисление содержания измеряемого компонента в анализируемом образце.

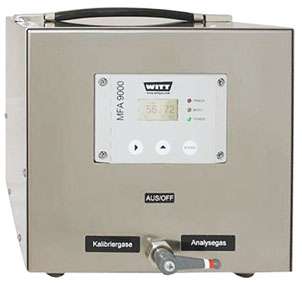

Внешний вид газоанализатора MFA 9000 показан на рисунке 1.

Вывод данных может осуществляться непосредственно на цифровой дисплей, находящийся на передней панели анализатора. Прибор оснащен интерфейсом RS-232 для подключения к персональному компьютеру или самописцу и аналоговыми и цифровыми выходами, программируемыми по выбору потребителя. Также возможно подключение прибора к локальной сети Ethernet.

Знак поверки наносится на переднюю панель газоанализатора.

Таблица 1

Программное обеспечение (ПО) газоанализатора имеет встроенное и автономное программное обеспечение.

С помощью встроенного ПО можно считывать результаты измерений, проводить калибровку прибора, настраивать пороги срабатывания сигнализации. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Автономное программное обеспечение служит для индикации измеренных значений и не является метрологически значимым.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится в виде наклейки на переднюю панель газоанализатора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор MFA 9000, зав. № 929132.

Комплект ЗИП Руководство по эксплуатации Методика поверки

Поверка

осуществляется по документу МП 63789-16 «Газоанализатор MFA 9000. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 14 марта 2016 г.

Основные средства поверки:

- ГСО № 10531-2014.

Сведения о методах измерений

приведены в руководстве по эксплуатации на газоанализатор MFA 9000.

Нормативные и технические документы, устанавливающие требования к газоанализатору MFA 9000

1ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".

2    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

3    Техническая документация фирмы-изготовителя «WITT-Gasetechnik GmbH & Co KG», Германия.
