| Номер в госреестре | 63793-16 |
| Наименование СИ | Установка измерительная |
| Обозначение типа СИ | W2200 |
| Изготовитель | "Saunders & Associates, LLC", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка измерительная W2200 (далее-установка) предназначена для измерений электрического сопротивления переменному току кварцевых резонаторов.
Принцип действия установки основан на определении полной проводимости кварцевого резонатора, подключаемого к П-образному четырехполюснику.
Конструктивно установка выполнена в виде блоков и состоит из камеры тепла и холода 4220, коммутатора высокочастотного (ВЧ) сигнала 2451, контроллера управления камерой 2255, анализатора цепей векторного 250В/С, ЭВМ и принтера для печати протоколов.
Камера тепла и холода 4220 предназначена для воспроизведения температуры в интервале от минус 60 до 125 °С.
Коммутатор ВЧ сигнала 2451 предназначен для коммутирования сигналов управления и ВЧ сигналов генератора.
Контроллер управления камерой 2255 предназначен для управления камерой тепла и холода 4220.
Анализатор цепей векторный 250В/С предназначен для измерений электрических сопротивлений кварцевых резонаторов, помещенных в измерительный четырехполюсник.
Коммутатор ВЧ сигнала 2451
Монитор
Камера тепла и холода 4220
Принтер
Контроллер управления камерой 2255
Место нанесения знака утверждения типа
Системный блок и анализатор цепей векторный 250B

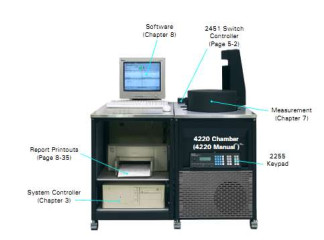

Рисунок 1 - Внешний вид установки
Внешний вид установки с указанием места нанесения знака утверждения типа приведен на рисунке 1. Вид камеры тепла и холода 4220 сверху приведен на рисунке 2. Вид камеры тепла и холода 4220 сзади приведен на рисунке 3.
Рисунок 3 - Вид камеры тепла и холода 4220 сзади
Места размещения наклеек для пломбировки от несанкционированного доступа расположены на задних винтах крепления левой крышки системного блока компьютера установки.
Программное обеспечение (ПО) предназначено для управления работой установки. ПО работает под управлением Windows 98 SE, NT4.0 SP6, 2000 или XP. Идентификационные данные (признаки) ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | 250В.ехе | 2200.ехе |
| Номер версии (идентификационный номер) ПО | Версия не ниже 14.90 | Версия не ниже 6.26 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
| Алгоритм вычисления идентификатора ПО | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон частот тестового сигнала, МГц | от 0,015 до 200 |
| Пределы допускаемой относительной погрешности установки частоты тестового сигнала | ±5'10-7 |
| Пределы допускаемой относительной погрешности установки частоты тестового сигнала при синхронизации от внешнего стандарта частоты | ±5'10-8 |
| Диапазон измерения электрического сопротивления, Ом | от 10 до 100 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления, % | ±5 |
| Диапазон воспроизведения температуры в камере тепла и холода, °С | от минус 60 до плюс 125 |
| Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С | ±1,5 |
| Напряжение питающей сети переменного тока частотой от 49 до 51 Гц, В | от 360 до 400 |
| Масса, кг, не более | 50 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 1700x 800x 1000 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С -относительная влажность, % без образования конденсата | от плюс 20 до плюс 25 до 95 |
наносится на переднюю панель контроллера управления камерой 2255 в виде наклейки и на титульные листы эксплуатационной документации типографским методом.
Комплектность установки приведена в таблице 3.
| Наименование | Количество, шт |
| 1 Установка измерительная W2200 в составе: | 1 |
| 1.1 Камера тепла и холода 4220 | 1 |
| 1.2 Коммутатор высокочастотного сигнала 2451 | 1 |
| 1.3 Контроллер управления камерой 2255 | 1 |
| 1.4 Анализатор цепей векторный 250В/С | 1 |
| 1.5 ЭВМ | 1 |
| 1.6 Принтер | 1 |
| 2 Руководство по эксплуатации | 1 экз. |
| 3 Методика поверки. 651-15-61 МП | 1 экз. |
осуществляется по документу 651-15-61 «Инструкция. Установка измерительная W2200. Методика поверки», утвержденному первым заместителем генерального Директора -заместителя по научной работе ФГУП «ВНИИФТРИ» в январе 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
Основные средства поверки:
-частотомер электронно-счетный Ч3-85/3Я, рег. № 32869-06, диапазон измерений 0,14 мГц -500 МГц, предел допускаемой погрешности измерений ±5 10-10, опорный рубидиевый генератор номинальной частотой 10 МГц, предел относительной погрешности опорного рубидиевого генератора по частоте за год не более ±5 -10-10;
- измеритель L C, R цифровой Е7-12, рег. № 8176-81, диапазон измерений от 0,1 мОм до 10 кОм, пределы допускаемой относительной погрешности измерений ±0,3 %;
-измеритель-регулятор температуры многоканальный прецизионный МИТ-8, рег № 19736-05 с термопреобразователем сопротивления дТС034, НСХ Pt100 класс допуска А, диапазон измерений от минус 195 оС до 660 оС, пределы допускаемой абсолютной погрешности измерений 0,5 оС.
Установки измерительные W2200. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установкам измерительным W2200
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 25.11.2024 |
