Хроматографы газовые портативные модели Tridion-9, Torion T-9 с масс-спектрометрическими детекторами (далее - хроматографы) предназначены для идентификации и определения содержания летучих и полулетучих органических соединений в пробах веществ и материалов, растворах, продуктах питания, почвах, воздухе, воде и других объектах непосредственно на месте отбора проб в полевых условиях.
Карточка СИ
Номер в госреестре 63794-16
Наименование СИ Хроматографы газовые портативные с масс-спектрометрическими детекторами
Обозначение типа СИ Tridion-9, Torion T-9
Изготовитель "PerkinElmer Inc.", США
Год регистрации 2016
Срок свидетельства 25.04.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы газовые портативные модели Tridion-9, Torion T-9 с масс-спектрометрическими детекторами (далее - хроматографы) предназначены для идентификации и определения содержания летучих и полулетучих органических соединений в пробах веществ и материалов, растворах, продуктах питания, почвах, воздухе, воде и других объектах непосредственно на месте отбора проб в полевых условиях.

Описание

Конструктивно хроматографы состоят из модуля газового хроматографа и масс-спектрометра в едином корпусе. Управление прибором осуществляется встроенным программным обеспечением (ПО) через сенсорный дисплей.

Модели Tridion-9 и Torion T-9 отличаются внешним видом.

Принцип действия хроматографов газовых с масс-спектрометрическим детектором основан на разделении смеси веществ на хроматографической колонке с последующим детектированием с помощью масс-спектрометрического детектора, тип ионизации - электронный удар (~70 эВ). По полученным масс-спектрам проводится обнаружение и идентификация компонентов пробы в соответствии со встроенной в ПО библиотекой масс-спектров веществ. Количественное определение осуществляется после предварительной градуировки хроматографа по стандартным растворам искомых соединений и/или при использовании опциональных пробоотборных и пробоподготовительных устройств. Эти устройства обеспечивают предварительное концентрирование пробы заданного объема на пробоотборный шприц.

Модуль газового хроматографа состоит из инжектора, хроматографической колонки, блока контроля давления газа носителя (EPC) и блока электронных компонентов.

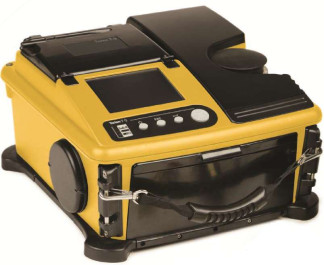

Внешний вид хроматографов приведен на рисунках 1, 2.

Конструкция инжектора предусматривает ввод подготовленной пробы с помощью специального пробоотборного шприца, работающего по технологии твердофазной микроэкстракции (Рис.2), используемого для экстракции летучих и полулетучих органических соединений, содержащихся в газообразных, жидких и твердых образцах и последующего ввода в хроматограф. В инжекторе происходит испарение пробы. Испарение пробы происходит при заданной температуре, максимальная температура испарителя 270 0С. Для уменьшения нагрузки на хроматографическую колонку в конструкции инжектора предусмотрена работа в режиме деления потока. В качестве уплотнителя в инжекторе используется многоразовая септа (типа Merlin) для игл диаметром 0,63 мм (калибр 22) или 1,07 мм (калибр 19).

Газохроматографическая колонка имеет низкую тепло-аккумулирующую способность. В качестве газа-носителя используется гелий чистотой не менее 99,5 %. В стандартной комплектации хроматографов газовых для колонке в качестве сорбента используется полидиметил-силоксан, существует возможность заказа другого сорбента.

Масс-спектрометрический детектор устроен по принципу ионной ловушки тороидного

типа.

Мобильность хроматографа обеспечивается с помощью литий-ионного аккумулятора ёмкостью 6,8 Ач, напряжением 30 В (примерно 2 часа непрерывной работы хроматографа) и картриджа с гелием.

Программное обеспечение

Встроенное ПО TORION осуществляет следующие функции: автоматическая настройка хроматографа и масс-спектрометра, выбор параметров хроматографирования проб, запуск анализа с контекстными подсказками по выполнению анализа, регистрация выходных сигналов масс-спектрометра, автоматическая обработка экспериментальных дан-ных, включая идентификацию веществ по спектрам из встроенной в ПО библиотеки и обработку результатов анализа. Все действия оператора по управлению хроматографом осуществляются через сенсорный экран хроматографа.

Таблица 1

Идентификационные данные

Значение

1

2

Идентификационное наименование ПО

TORION GUI 1.2

Номер версии (идентификационный номер) ПО

Не ниже 5091.2280

Цифровой идентификатор ПО

Отсутствует

Алгоритм вычисления идентификатора ПО

Отсутствует

Защита программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует среднему уровню.

Технические характеристики

Таблица 2

Диапазон измерений массовых чисел, а.е.м.

от 43 до 500

Разрешение, а.е.м., не менее

1

Чувствительность (отношение сигнал/шум при вводе толуола концентрацией 0,1 мг/см3), не менее

100 : 1

Пределы допускаемой абсолютной погрешности измерений отношения массы к заряду (m/z), а.е.м.

±1

Потребляемая (пиковая) мощность, Вт,

60 (120)

Масса, кг, не более

14,5

Г абаритные размеры, мм, не более

381x394x230

Срок службы хроматографа, лет, не менее

10

У словия эксплуатации

-    температура окружающей среды, °С

-    относительная влажность, %

от плюс 5 до плюс 45 от 5 до 100 (без конденсации)

Знак утверждения типа

наносится на титульный лист Инструкции методом компьютерной графики и на лицевую панель прибора в виде наклейки.

Комплектность

Таблица 3

Хроматограф газовый портативный модели Tridion-9, Torion T-9 с масс-спектрометрическим детектором

1 шт.

Инструкция по применению

1 экз.

Методика поверки

1 экз.

Набор инструментов для обслуживания

1 шт.

Кабель Ethernet cross

1 шт.

Адаптер для подключения альтернативного источника гелия

1 шт.

Плечевой ремень

1 шт.

Мягкая рукоять для переноски

1 шт.

Транспортировочный кейс

1 шт.

Блок питания

1 шт.

Кабель питания

1 шт.

Аккумулятор

1 шт.

Пробоотборный шприц с технологией твердофазной микроэкстракции

1 шт.

Картридж с гелием:

-    давление в картридже: 17240 кПа

-    чистота гелия: не менее 99,5 %

3

-    объем: 90 см

1 шт.

Пробоотборное и пробоподготовительное устройство для пробоотборных шприцов

По заказу

Пробоотборники диффузионные (для отбора с гладких поверхностей)

По заказу

Поверка

осуществляется по документу МП 63794-16 «Инструкция. Хроматографы газовые портативные модели Tridion-9, Torion T-9 с масс-спектрометрическими детекторами. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» «22» декабря 2015 г.

Основные средства поверки:

-    толуол, квалификации чда, по ГОСТ 5789-78;

-    вода деионизованная по ГОСТ 6709-72;

-    весы лабораторные по ГОСТ Р 53228-2008, класс точности - специальный (I).

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к хроматографам газовым портативным модели Tridion-9, Torion T-9 с масс-спектрометрическими детекторами

ГОСТ 15624-75 Масс-спектрометры. Термины и определения.

Техническая документация фирмы-изготовителя.

63794-16
Номер в ГРСИ РФ:
63794-16
Производитель / заявитель:
"PerkinElmer Inc.", США
Год регистрации:
2016
Cрок действия реестра:
25.04.2021
