| Номер в госреестре | 63795-16 |
| Наименование СИ | Влагомеры эталонные лабораторные товарной нефти |
| Обозначение типа СИ | ЭУДВН-1л |
| Изготовитель | ООО "Норма-Тест", г.Казань |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

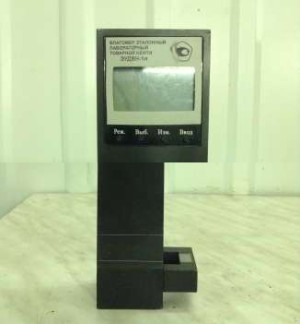

Влагомеры эталонные лабораторные товарной нефти ЭУДВН-1л (далее - влагомеры), предназначены для измерений объемного влагосодержания товарной нефти и нефтепродуктов в лабораторных условиях.
Принцип действия влагомеров основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.
Функционально влагомеры состоят из следующих элементов, размещенных в едином корпусе: сигнального СВЧ модуля, контроллера, графического дисплея, переключателя режима, источника питания, датчика температуры, схем ограничения тока короткого замыкания, контроллера цифрового интерфейса RS232.
Характер производства влагомеров ЭУДВН-1л - единичное, влагомеры: заводской № 750, заводской № 563, заводской № 616.
Влагомеры могут использоваться для проведения калибровки и поверки поточных влагомеров товарной нефти и нефтепродуктов.
I
Рисунок 2 - Место пломбирования влагомеров эталонных лабораторных
товарной нефти ЭУДВН-1л
Программное обеспечение влагомеров является встроенным в микропроцессорный контроллер, обеспечивает хранение градуировочных коэффициентов и градуировочной характеристики, осуществляет преобразование и вывод результатов измерений на экран графического дисплея.
Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы влагомера, при изготовлении влагомеров заносится в интегральную микросхему (ПЗУ) и не может быть изменено пользователем. Влагомер имеет интерфейс связи с ПК для вывода показаний обводненности. Калибровочные коэффициенты записаны в перепрограммируемое запоминающее устройство и отображаются на графическом индикаторе для возможности сличения их со значениями, записанными в паспорте влагомера. Их изменение недоступно для пользователя.
Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.
Таблица 1
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | may 04 2010 |
| Номер версии (идентификационный номер ПО) | may 04 2010 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой на корпусе блока влагомера (рисунок 2).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений, объемная доля воды, % | от 0,02 до 2,0 |
| Пределы допускаемого значения абсолютной погрешности, объемная | ±0,025 |
| доля воды, % | |
| Температура измеряемой среды,°С | от плюс 5 до плюс 25 |
| Температура окружающего воздуха, °С | от плюс 5 до плюс 25 |
| Атмосферное давление, кПа | 101,3+4 |
| Диапазон плотности нефти, кг/м3 | от 790 до 940 |
| Время установления рабочего режима, с., не более | 10 |
| Масса, кг, не более | 1,8 |
| Г абаритные размеры влагомера, мм, не более | 275х80х45 |
| Г абаритные размеры блока питания, мм, не более | 140х70х70 |
| Средняя наработка на отказ с доверительной вероятностью 0,95, час, не менее | 2500 |
| Средний срок службы, лет | 6 |
наносится на табличку электронного блока влагомеров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки влагомеров должен соответствовать таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во |
| Влагомер | ЭУДВН-1л | 1 |
| Блок питания сетевой | 1 | |
| Кабель преобразователя интерфейса RS232 | 1 | |
| Руководство по эксплуатации | РЭ 4318-002-58651280-2015 | 1 |
| Методика поверки | МП 0242-6-2015 | 1 |
осуществляется по документу МП 0242-6-2015«ИНСТРУКЦИЯ. ГСИ. Влагомеры эталонные лабораторные товарной нефти ЭУДВН-1л. Методика поверки», утвержденному ФГУП «ВНИИР» 25.03.2015 г.
Знак поверки наносится на корпус влагомера.
Перечень основных средств поверки:
- Г осударственный первичный специальный эталон единицы объемного влагосодержа-ния нефти и нефтепродуктов ГЭТ 87-2011, в составе средств измерений и вспомогательных устройств, определяемом паспортом эталона. Утвержден Приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2012 г. № 252;
- рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1-го разряда в соответствии с ГОСТ 8.614-2013.
приведены в руководстве по эксплуатации на влагомеры эталонные лабораторные товарной нефти ЭУДВН-1л.
Нормативные документы, устанавливающие требования к влагомерам эталонным лабораторным товарной нефти ЭУДВН-1л
ГОСТ 8.614-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов»;
