Газоанализаторы АГМ-501, 63798-16

Назначение

Газоанализаторы АГМ-501 предназначены для:

-    измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), углекислого газа (CO2) и углеводородов в отходящих газах топливосжигающих установок;

-    измерения температуры в точке отбора пробы и температуры окружающей среды;

-    определения расчетным методом содержания диоксида углерода (СО2), в случае отсутствия канала измерения СО2, и суммы оксидов азота (NOX);

-    определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.

Описание

Газоанализатор АГМ-501 (далее - газоанализатор) представляет собой автоматический многофункциональный стационарный прибор.

Газоанализатор выпускается в нескольких модификациях, отличающихся друг от друга перечнем определяемых компонентов, диапазонами измерений.

Принцип действия газоанализатора основан на применении комплекта электрохимических измерительных датчиков - для измерения содержания О2, СО, NO, NO2, и SO2, инфракрасного оптического блока для измерения содержания углеводородов, диоксида углерода (СО2) и дополнительного канала оксида углерода (СО), термоэлектрического преобразователя для измерения температуры газового потока, полупроводниковых датчиков - для измерения температуры окружающей среды.

Конструктивно газоанализатор выполнен в прямоугольном корпусе, на лицевую панель которого выведены дисплей, клавиатура, на одну из боковых панелей соединительные разъемы.

Электропитание газоанализатора осуществляется от сети переменного напряжения.

Газоанализатор оснащен интерфейсом RS-485, RS-232, 4-20мА и памятью для хранения результатов измерения.

Газоанализатор имеет встроенное программное обеспечение, размещенное специализированной микросхеме. Программное обеспечение обеспечивает взаимодействие между отдельными компонентами газоанализатора, расчет измеряемых величин и вывод результатов измерения на дисплей, принтер и внешние интерфейсы.

Газоанализатор имеет возможность определения расчетным методом содержания диоксида углерода (СО2), в случае отсутствия канала измерения СО2, и суммы оксидов азота (NOX) и

определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла. Метрологические характеристики для данных параметров не нормированы.

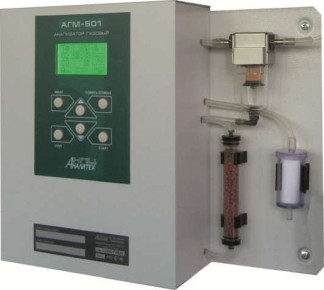

Внешний вид газоанализатора показан на рисунке 1, места нанесения знака поверки и пломбировки от несанкционированного доступа приведены на рисунке 2.

Программное обеспечение

Рисунок 1

#1

Место пломбирования и нанесения знака поверки

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014: высокий.

Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО результатов измерений.

Технические характеристики

1. Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов в зависимости от модификации приведены в табл. 2.

Таблица 2_

Примечание: * измерительные каналы устанавливаются по отдельному заказу;

* * в случае отсутствия соответствующего канала измерения.

2.    Предел допускаемой вариации показаний, в долях предела допускаемой основной погрешности    0,5

3.    Предел допускаемой суммарной дополнительной погрешности от изменения содержания допустимых неизмеряемых компонентов анализируемой газовой 0,5 смеси, в долях предела допускаемой основной погрешности

4.    Предел допускаемой дополнительной погрешности при изменении    0,5 температуры окружающего воздуха от 5 до 40оС, в долях предела допускаемой основной погрешности

5.    Предел допускаемой дополнительной погрешности при воздействии    0,5 вибрации частотой от 5 до 35 Гц, в долях предела допускаемой

основной погрешности

6.    Предел допускаемой дополнительной погрешности при изменении атмо- 0 2 сферного давления до 84 кПа и 106,7 кПа,

в долях предела допускаемой основной погрешности

7.    Максимальный расход анализируемой газовой смеси, л/мин, не более    1,5

8.    Время прогрева, мин, не более    5

9.    Время установления показаний по уровню 0,9, с, не более    90

10.    Интервал времени работы без корректировки показаний, ч, не менее    1000

11.    Напряжение питания, В    220±10%

12.    Потребляемая мощность, В А, не более    25

13.    Г абаритные размеры, мм, не более    410х310х 105

14.    Масса , кг, не более    5

15.    Средняя наработка на отказ, час, не менее    10000

16.    Средний срок службы, лет, не менее    8

17. Условия эксплуатации:

-    диапазон рабочих температур, оС

5 - 40 10 - 75 84,0 - 106,7 0,35

невзрывоопасная

-    относительная влажность при температуре 30 оС, %

-    атмосферное давление, кПа

-    максимальная амплитуда вибрации (с частотой от 5 до 35 Гц), мм

-    окружающая среда

Знак утверждения типа

наносится методом шелкографии на передней панели измерительного блока и типографским способом на титульном листе руководства по эксплуатации.

Комплектность

Комплектность поставки газоанализатора «АГМ-501» приведена в таблице 3.

Таблица 3

Примечания: * Поставляются по отдельному заказу.

Поверка

осуществляется в соответствии с документом ДКИН. 413411.003 РЭ «Газоанализатор АГМ-501. Методика поверки» в составе эксплуатационной документации (Приложение А к Руководству по эксплуатации), утвержденным зам. Директора ФБУ «Нижегородский ЦСМ» 10 ноября 2015 г. Основные средства поверки:

-    государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) состава О2/К2, СО/N^ ND/N^ КО2/К2, БО2/К2, С3Н8/№2, CO2/N2 баллонах под давлением по ТУ 2114-014-2080646-2014: ГСО- 10253-2013; 10240-2013; 10323-2013; 10331-2013; 10342-2013; 10322-2013; 10241-2013;

-    азот особой чистоты по ГОСТ 9293-74 в баллонах под давлением;

-    эталонный платинородий - платиновый термоэлектрический термометр 3-го разряда в соответствии с ГОСТ 8.558-93.

Знак поверки наносится на заднюю панель газоанализатора с помощью давления на специальную мастику.

Нормативные и технические документы, устанавливающие требования к газоанализаторам АГМ-501

1    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»

2    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»

3    ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".

4    ГОСТ Р 50759-95 "Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия".

5    ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".

6    Технические условия ДКИН. 413411.003 ТУ.
