| Номер в госреестре | 63801-16 |
| Наименование СИ | Комплексы измерительно-регистрирующие |
| Обозначение типа СИ | СКР43-20 |
| Изготовитель | Совместное ЗАО "ФИДМАШ", Беларусь, г.Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 29.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-регистрирующие СКР43-20 (далее - комплексы) предназначены для измерения, контроля, регистрации на электронном носителе, отображения и визуализации технологических параметров колтюбинговых установок и сопутствующего оборудования при ремонте, интенсификации нефтяных и газовых скважин.
Принцип работы комплексов заключается в приеме аналоговых сигналов от первичных преобразователей давления и нагрузки, импульсных сигналов от датчика глубины, частотных сигналов от расходомеров, установленных на колтюбинговой установке и сопутствующем оборудовании, поступающих в блок управления. Данные преобразовываются в цифровую форму, обрабатываются и далее передаются в панельный компьютер, который осуществляет вывод на дисплей и хранение информации, собираемой преобразователями.
Питание компонентов комплексов осуществляется от бортовой сети колтюбинговой установки через блок управления. Комплексы имеют встроенную защиту от перенапряжения и неправильного подключения питания.
Комплексы устанавливаются в кабине оператора колтюбинговой установки.
Маркировка наносится в виде маркировочной таблички.
Комплексы могут работать со стандартными преобразователями давления с токовым выходным сигналом от 4 до 20 мА, электрическими или гидравлическими преобразователями нагрузки с токовым выходным сигналом от 4 до 20 мА, преобразователями угловых перемещений с выходным импульсным сигналом от 386 до 3858300 имп., с расходомерами с частотным выходным сигналом от 1 до 10000 Гц.

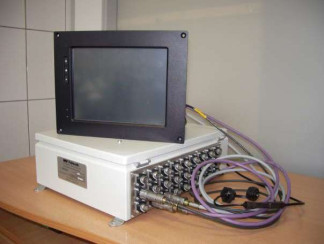

Внешний вид комплексов и место нанесения знака поверки (клейма-наклейки) приведен на рисунке 1.
Устройства имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО и калибровочные данные могут быть обновлены, ограничение доступа обеспечивается паролем.
Основные характеристики программного обеспечения представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | СКР Монитор | СКР Контроллер |
| Номер версии (идентификационный номер ПО) | не ниже 3.0.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | 2212635644 | 497002628 |
| Другие идентификационные данные (если имеются) | CRC32 | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - средний по ПР 50.2.077-2014.
Основные метрологические и технические и характеристики представлены в таблицах
2 - 5.
Таблица 2 - Основные технические характеристики комплекса
| Основные технические характеристики | Значения |
| Номинальное напряжение источника питания, В | 24 |
| Ток потребления, А, не более | 2,5 |
| Диапазон температур рабочих условий применения, °С | от минус 40 до плюс 40 |
| Количество нормированных измерительных каналов, шт.: | |
| - аналоговых | 15 |
| - импульсных | 1 |
| - частотных | 3 |
| Масса, кг, не более | 15,0 |
| Габаритные размеры, мм, не более: блока управления: | |
| - длина | 440 |
| - ширина | 316 |
| - высота | 134 |
| панельного компьютера: | |
| - длина | 295 |
| - ширина | 230 |
| - высота | 72 |
Таблица 3 - Нормированные метрологические характеристики аналоговых измерительных каналов
| Метрологические характеристики | Значения |
| Диапазон входных сигналов, мА | от 4 до 20 |
| Диапазон показаний давления, МПа: - входы ВР1, ВР3, ВР15 - входы ВР2, ВР4, ВР7 - входы ВР5, ВР6, ВР8, ВР10, ВР11, ВР12, ВР13 | от 0 до 100 от 0 до 40 от 0 до 25 |
| Метрологические характеристики | Значения |
| Диапазон показаний нагрузки, кН: для электрического преобразователя: - вход ВР9 - вход ВР14 для гидравлического преобразователя: - вход ВР9 - вход ВР14 | от минус 360 до 360 не используется от минус 415 до 0 от 0 до 415 |
| Пределы допускаемой приведенной погрешности преобразования входных сигналов силы постоянного тока от 4 до 20 мА, соответствующих давлению, нагрузке (при условии линейного преобразования), % от ДП (ДП - диапазон преобразования) | ±2,0 |
Таблица 4 - Нормированные метрологические характеристики импульсных измерительных каналов
| Метрологические характеристики | Значения |
| Диапазон входных импульсных сигналов, имп. | от 386 до 3858300 |
| Характеристики входных импульсных сигналов: - амплитуда напряжения, В - частота следования, Гц - длительность фронтов входных сигналов, нс, не более | от 16,8 до 30,0 от 1 до 1000 300 |
| Диапазон показаний глубины, м: - вход ГЛБ.1 | от 1 до 10000 |
| Пределы допускаемой абсолютной погрешности преобразования входных импульсных сигналов от 386 до 3858300 имп., соответствующих глубине (при условии линейного преобразования), м | ±1,0 |
Таблица 5 - Нормированные метрологические характеристики частотных измерительных каналов
| Метрологические характеристики | Значения |
| Диапазон входных частотных сигналов, Гц | от 1 до 10000 |
| Характеристики входных частотных сигналов: - амплитуда напряжения, В - длительность фронтов входных сигналов, нс, не более | от 16,8 до 30,0 300 |
| Диапазон показаний расхода: - входы НУ, РСХ.1, л/мин - вход АУ, м /мин | от 50 до 1000 от 1 до 100 |
| Пределы допускаемой приведенной погрешности преобразования входных частотных сигналов от 1 до 10000 Гц, соответствующих расходу (при условии линейного преобразования), % от ДП (ДП -диапазон преобразования) | ±2,0 |
наносится в паспорт типографским способом.
В комплект поставки входят:
- блок управления - 1 шт.;
- панельный компьютер - 1 шт.;
- кабели - 5 шт.;
- съемный USB флэш-диск 16GB - 1 шт.;
- CD-R-диск с программным обеспечением СКР Монитор, производитель СЗАО «ФИДМАШ», версия 3.Х.Х (для работы в операционной системе MS Windows XP/7) - 1 шт.;
- эксплуатационная документация: руководство по эксплуатации, паспорт;
- методика поверки;
- потребительская тара (в случае поставки комплекса, не смонтированного в кабине оператора колтюбинговой установки).
осуществляется согласно документу МРБ МП.2544-2015 "Комплекс измерительно-регистрирующий СКР43-20. Методика поверки", утвержденному БелГИМ 09.11.2015 г. Основные средства поверки:
- калибратор программируемый П320 (Госреестр № 7493-79). Диапазон измерения тока 0-100 мА, абсолютная погрешность измерения ±(0,1Ik + 1) мА;
- калибратор многофункциональный TRX-II (Госреестр № 18087-04). Диапазон измерения тока 4-20 мА, относительная погрешность измерения ±(0,01% ИВ+0,02% от ВПИ), диапазон счета импульсов 0 - 10 имп., абсолютная погрешность счёта ±1 имп.
Методика (методы) измерений приведены в руководстве по эксплуатации «Комплекс измерительно-регистрирующий СКР43-20». Руководство по эксплуатации» СКР43-20.00.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-регистрирующим СКР43-20
ТУ BY 800009795.051-2015 «Комплекс измерительно-регистрирующий СКР43-20. Технические условия».
