| Номер в госреестре | 63802-16 |
| Наименование СИ | Хромато-масс-спектрометры газовые переносные |
| Обозначение типа СИ | Griffin 460 GC/MS |
| Изготовитель | "FLIR Detection Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 25.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хромато-масс-спектрометры газовые переносные Griffin 460 GC/MS предназначены для измерения содержания компонентов, входящих в состав органических и неорганических смесей веществ.
Принцип действия хромато-масс-спектрометров основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью масс-спектрометрического детектора. Полученные характерные масс-спектры компонентов могут быть использованы для автоматической идентификации компонента при наличии библиотеки спектров.
Переносной хромато-масс-спектрометр состоит из газового хроматографа, включающего термостат с капиллярными колонками, узлами ввода проб, узел контроля газовых потоков и блок масс-спектрометрического детектора. Масс-спектрометрический детектор включает в себя интерфейс GS/MS, источник ионов для ионизации электронным ударом, блок насосов (форвакуумный (мембранный) и—турбомолекулярный), цилиндрическую ловушку ионов с одним круглым электродом и двумя концевыми электродами, электронный умножитель (детектор) с высокоэнергетическим динодом (ВЭД).

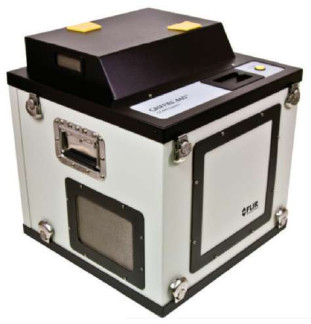

Конструктивно хромато-масс-спектрометры выполнены в виде моноблока с встроенным хроматографом LTM - GS, предназначенного для использования как в помещениях так и в передвижных лабораториях. Приборы могут быть оснащены автосемплерами. Управление хромато-масс-спектрометром осуществляется от внешнего компьютера, работающего под управлением ОС Windows. Внешний хромато-масс-спектрометров (без компьютера) приведен на рисунке 1.
Хромато-масс-спектрометры оснащены автономным ПО, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные. Идентификационные данные приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Griffin System Software |
| Номер версии (идентификационный номер) ПО | Не ниже 3.9.2.5 |
| Цифровой идентификатор ПО (расчет по алгоритму MD5, файл ScanEditor.exe, версия ПО 3.9.2.5) | d2c6eb9c6ab36ac496af869968e3f457 |
К метрологически значимой части ПО относятся файл ScanEditor.exe. Метрологически значимая часть ПО выполняет следующие функции:
■ управление прибором;
■ настройка режимов работы прибора;
■ получение масс-спектров;
■ обработка и хранение результатов измерений
■ построение градуировочных графиков;
■ проведение диагностических проверок прибора и отдельных его блоков. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 2
| 1. Диапазон массовых чисел, а.е.м. | от 50 до 425 |
| 2. Чувствительность (отношение сигнал/шум) в режиме ионизации электронным ударом1 | 75:1 |
| 3. Относительное СКО выходного сигнала, %, не более: -по площади пика -по времени удерживания | 10 1,0 |
| 4. Напряжение сетевого питания: - переменного тока частотой 50±1 Гц, В - постоянного тока, В | 220+11-22 24±5% |
| 5. Потребляемая мощность, В • А, не более | 600 |
| 6. Габаритные размеры (ДхШхВ), мм, не более | 488x488x536 |
| 7. Масса, кг, не более | 45 |
| 8. Средний срок службы, лет | 8 |
| 9. Наработка на отказ, ч, не менее | 5000 |
| 10. Условия эксплуатации: о/~' -диапазон температур окружающего воздуха, С -диапазон относительной влажности окружающего воздуха (при 25 оС), %, не более -диапазон атмосферного давления, кПа - частота синусоидальных вибраций, Гц - амплитуда вибросмещения, мм, не более | от 5 до 35 85 от 84 до 106 от 5 до 35 0,35 |
1 при инжекции 10 пг гексахлорбензола (по m/z 283,8), газ-носитель He.
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса хромато-масс-спектрометра в виде наклейки.
определяется заказом и отражается в спецификации; основной комплект включает:
- хромато-масс-спектрометр;
- компьютер с программным обеспечением;
- руководство по эксплуатации;
- методику поверки МП-242-1964 -2015.
осуществляется по документу МП-242-1964-2015 «Хромато-масс-спектрометры газовые переносные газовые Griffin 460 GC/MS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 20.11.2015 года.
Основные средства поверки: стандартный образец состава гексахлорбензола ГСО 9106-2008.
приведены в документе «Хромато-масс-спектрометры газовые переносные Griffin 460 GC/MS. Руководство по эксплуатации. 2015 г.
Нормативные и технические документы, устанавливающие требования к хромато-масс-спектрометрам газовым переносным Griffin 460 GC/MS
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
