GNSS-приемники двухчастотные GeoSUN eFix R1, 63807-16

GNSS-приемники двухчастотные GeoSUN eFix R1 (далее - приемники) предназначены для определения координат точек земной поверхности по радиосигналам навигационных космических аппаратов (НКА) космических навигационных систем (КНС) ГЛОНАСС, GPS, Galileo, SBAS в режимах реального времени и постобработки измерений.
Документы
Карточка СИ
Номер в госреестре 63807-16
Наименование СИ GNSS-приемники двухчастотные
Обозначение типа СИ GeoSUN eFix R1
Изготовитель ?ма "Wuhan Geosun Navigation Technology Co., Ltd.", Китай
Год регистрации 2016
Срок свидетельства 25.04.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

GNSS-приемники двухчастотные GeoSUN eFix R1 (далее - приемники) предназначены для определения координат точек земной поверхности по радиосигналам навигационных космических аппаратов (НКА) космических навигационных систем (КНС) ГЛОНАСС, GPS, Galileo, SBAS в режимах реального времени и постобработки измерений.

Описание

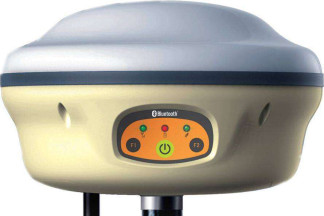

Конструктивно приемник представляет собой переносной пластиковый моноблок с защитным резиновым кантом и встроенным антенным модулем. Управление приемником осуществляется с помощью кнопок панели управления, ПК или контроллера. Принимаемая со спутников информация записывается во внутреннюю память. Приемник оснащен встроенной аккумуляторной батареей. На передней панели приемника расположены кнопка питания, которая также является функциональной кнопкой, и две функциональные кнопки F1 и F2, а также светодиодные индикаторы статуса спутников, уровня заряда аккумулятора и статуса подключения внешних устройств. Приемник оснащен двумя 10-ти контактными портами (большим и малым) для связи с персональным компьютером или внешними устройствами, включая возможность подключения внешнего питания.

Принцип действия приемников основан на параллельном приеме 220 каналами сигналов КНС ГЛОНАСС, GPS, BeiDou, Galileo и SBAS и измерении текущих навигационных параметров с целью определения относительных координат. Приемники способны обрабатывать сигналы стандартной точности (СТ-код) КНС ГЛОНАСС в частотных диапазонах L1 и L2, сигналы стандартной точности (C/A-кода, coarse/acquisition) КНС GPS в частотных диапазонах L1 (1575,42 МГц) и L2 (1227,60 МГц), сигналы BeiDou в диапазонах L1 и L2, сигналы в частотном диапазоне Е1 КНС Galileo, а также сигналы НКА SBAS в частотном диапазоне L1 (GPS).

GNSS приёмники Geosun eFix R1 оснащены встроенными GSM и радио (УКВ/UHF 410.470 МГц) модулями для передачи/приёма поправок.

Внешний вид приёмников, места нанесения наклеек «знак утверждения типа», знака поверки и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Места пломбировки от

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) GNSS-приемников двухчастотных GeoSUN eFix R1 представляет собой файл *GeoPac_R1En_0515\GeoPac.exe, модули управления проектами обычной съёмки GeoSurvey.dll и ГИС-съёмки RealTimeAcquistion.dll.

ПО GeoPAC предназначено для настройки приемников eFix R1 и управлением съемкой. Основные возможности ПО GeoPAC:

-    настройка связи с приемником;

-    настройка системы координат с возможностью трансформации из WGS84 в местную систему координат по 3-м, 4-м или 7-ми параметрам;

-    отслеживание состояния сигналов от принимаемых спутников, статус получаемого решения, расстояние до базовой станции, состояние питания;

-    создание и управление проектом обычной съемки, разбивки, данными;

-    создание и управление проектом ГИС-Съемки, данными, слоями, выносом в натуру, решение прикладных геодезических задач (COGO), работа с растровой или векторной подложкой;

-    создание и управление библиотекой топознаков;

-    создание и управление проектом дорожных работ;

-    набор утилит для зарядки, фотографирования и создания условных знаков. Идентификационные данные (признаки) метрологически значимой части ПО указаны в

таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

идентификационное наименование ПО

*GeoPac R1En 0515\GeoPac.exe

номер версии (идентификационный номер) ПО

3.0

цифровой идентификатор ПО

4ffca3f8e96ee8717339570ca1565752

другие идентификационные данные, если имеются

Модули управления проектами обычной съёмки: *RealTimeAcquistion.dll *GeoSurvey.dll

e63dd88bc602d1a3cbf63bf92094eba6

355fb9d3f99f728b3ea2c1b81fd59092

Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Таблица 2

Наименование параметра или характеристики

Значение

характеристики

1

2

Пределы допускаемой абсолютной погрешности (по уровню вероятности 0,95) определения относительных координат в режимах «Статика» и «Быстрая статика», мм:

-    в плане

-    по высоте

где D - расстояние между пунктами, мм

±(2,5 + 1 • 10-6 •D) ±(5 + 1 • 10-6 •D)

1

2

Пределы допускаемой абсолютной погрешности (по уровню вероятности 0,95) определения относительных координат в режиме реального времени «RTK», мм:

-    в плане

-    по высоте

±(10 + 1 • 10-6 •D)

±(20 + 1 • 10-6 •d)

Г абаритные размеры (диаметр х высота), мм, не более

198 х 122

Масса, кг, не более

1,5

Потребляемая мощность, Вт, не более

8

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность при температуре воздуха 25 °С, %

-    атмосферное давление, кПа

от минус 45 до плюс 65 до 90 от 70 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на боковую панель приемника методом наклейки.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Наименование

Количество

1 GNSS-приёмник двухчастотный GeoSUN eFix R1

1

2 *Радиоантенна

1

3 Аккумуляторная батарея

4 Зарядное устройство на две батареи с адаптером питания

1

5 Y-кабель данных

1

6 Кабель - адаптер для внешнего питания

1

7 Пластиковый кейс

1

8 Рулетка измерительная

1

9 * Адаптер с оптическимцентриром и трегером

1

10 *Контроллер GeRefK2 с ПО GeoPAC

1

11 *Крепление контроллера на веху

1

12 *Веха карбоновая 2 м

1

13 Комплект эксплуатационной документации и ПО на CD-диске

1

*- по заказу потребителя

Поверка

осуществляется по документу МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Основное средство поверки:

- комплекс геодезических базисов ФГУ «32 ГНИИИ Минобороны России» (рег. № 42877-09): пределы допускаемой абсолютной погрешности хранения длин базисов ±1 мм.

Сведения о методах измерений

«GNSS-приемники двухчастотные GeoSUN eFix R1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к GNSS-приемникам двухчастотным GeoSUN eFix R1

1    ГОСТ 8.750-2011 «ГСИ. Государственная поверочная схема для координатновременных средств измерений».

2    Техническая документация фирмы-изготовителя.
