Номер в госреестре | 63808-16 |
Наименование СИ | Модули измерительные |
Обозначение типа СИ | 9160, 9162, 9163, 9164, 9165, 9167, 9180, 9182, 9460, 9461, 9465, 9466, 9468, 9480, 9481, 9482 систем I.S.1, IS paс |
Изготовитель | Компания "R.Stahl Schaltgerate GmbH", Германия |
Год регистрации | 2016 |
Срок свидетельства | 25.04.2021 |
МПИ (интервал между поверками) | 3 года |
Описание типа | скачать |
Методика поверки | скачать |
Модули измерительные 9460, 9461, 9465, 9466, 9468, 9480, 9481, 9482, 9182, 9160, 9162,
9163, 9164, 9165, 9167, 9180 систем I.S.1, IS рас (далее - модули) предназначены для измерений, воспроизведения, преобразования выходных сигналов измерительных датчиков и передачи измерительной информации на модуль CPU систем I.S.1, IS рас.
Конструктивно модули выполнены в пластмассовом корпусе и имеют разъёмы для подключения к внутренней шине системы I.S.1, IS рас и разъёмы для подключения входного сигнала.
Принцип действия модулей основан на преобразовании сигналов измерительных датчиков в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимую величину при помощи цифро-аналогово преобразователя ЦАП.

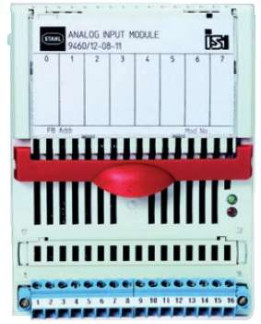

Внешний вид модулей, а также мест нанесения знака утверждения типа и пломбирования приведены на рисунках 1-8.
Место пломбирования от несанкционированного доступа
Место пломбирования от несанкционированного доступа
Место пломбирования от несанкционированного доступа
Л
&
Рисунок 3 - Модули 9482
г г г г Г Г Г
9 Л * Т iГ, л М * Г ' i i У
Место пломбирования от несанкционированного доступа
Место пломбирования от несанкционированного доступа
Место пломбирования от несанкционированного доступа
Место нанесения знака утверждения типа
Й
Место пломбирования от несанкционированного доступа
Место пломбирования от несанкционированного доступа
отсутствует.
приведены в таблице 1.
Таблица 1
Тип модуля | Наименование характеристики | Значение характеристики |
9460, 9461 | Диапазон измерений силы постоянного тока, мА | от 0 до 20 от 4 до 20 |
Пределы допускаемой основной приведенной* погрешности измерений силы постоянного тока, при установленных значений постоянной фильтра, % -постоянная фильтра «малая» -постоянная фильтра «средняя» -постоянная фильтра 50 Гц, 60 Гц * | ±0,075 ±0,05 ±0,05 | |
Предел дополнительной приведенной* погрешности измерений силы постоянного тока, при температуре окружающего воздуха отличной от 23 0С, % на каждые 10 0С | 0,1 |
Тип модуля | Наименование характеристики | Значение характеристики |
9465 | Диапазон воспроизведения силы постоянного тока, мА | от 0 до 20 от 4 до 20 |
Пределы допускаемой основной приведенной* погрешности воспроизведения силы постоянного тока,% | ±0,05 | |
Предел дополнительной приведенной* погрешности воспроизведения силы постоянного тока, при температуре окружающего воздуха отличной от 23 0С, % на каждые 10 0С | 0,05 | |
9466 | Диапазон воспроизведения силы постоянного тока, мА | от 0 до 20 от 4 до 20 |
Пределы допускаемой основной приведенной* погрешности воспроизведения силы постоянного тока,% | ±0,06 | |
Предел дополнительной приведенной* погрешности воспроизведения силы постоянного тока, при температуре окружающего воздуха отличной от 23 0С, % на каждые 10 0С | 0,06 | |
9468 | Диапазон измерений/воспроизведений силы постоянного тока, мА | от 0 до 20 от 4 до 20 |
Пределы допускаемой основной приведенной* погрешности измерений/воспроизведений силы постоянного тока, при установленных значений постоянной фильтра, % -постоянная фильтра малая -постоянная фильтра средняя -постоянная фильтра 50 Гц, 60 Гц | ±0,075 ±0,05 ±0,05 | |
Предел дополнительной приведенной* погрешности измерений/воспроизведений силы постоянного тока, при температуре окружающего воздуха отличной от 23 0С, % на каждые 10 0С | 0,03 |
Пределы допускаемой основной приведенной* погрешности
измерений/воспроизведений силы
постоянного тока, при установленных значений постоянной фильтра, % -постоянная фильтра малая -постоянная фильтра средняя -постоянная фильтра 50 Гц, 60 Гц
±0,075
±0,05
±0,05
Предел дополнительной приведенной* погрешности измерений/воспроизведений силы постоянного тока, при температуре окружающего воздуха отличной от 23 0С, % на каждые 10 0С
0,03
Диапазон измерений электрического сопротивления постоянному току, Ом
9480, 9482
от 0 до 500 от 0 до 2500 от 0 до 5000 от 0 до 10000
±0,025
Пределы допускаемой основной приведенной* погрешности измерений сопротивления, %
Предел дополнительной приведенной* погрешности измерений сопротивления при температуре окружающего воздуха отличной от 23 0С, % на каждые 10 0С
0,05
Диапазон измерений температуры при
подключении термопреобразователей
0
сопротивления, С:
ГОСТ 6651 ГОСТ 6651 ГОСТ 6651 ГОСТ 6651 ГОСТ 6651 ГОСТ 6651 ГОСТ 6651 от -200 до +850 от -200 до +850 от -200 до +850 от -200 до +1100 от -200 до +1100 от -200 до +200 от -200 до +200
Pt100
Pt500
Pt1000
П50
П100
M50
M100
2009
2009
2009
-2009
-2009
2009
2009
(Диапазон выходных сигналов термопреобразователей сопротивления при измерениях температуры), Ом_
Тип модуля | Наименование характеристики | Значение характеристики |
9481, 9482 | Диапазон измерений напряжения постоянного тока, мВ | от 0 до 100 |
Пределы допускаемой основной приведенной* погрешности измерений напряжения постоянного тока, % | ±0,01 | |
Диапазон измерений температуры при подключении термоэлектрических преобразователей, 0С: B ГОСТ Р 8.585-2001 E ГОСТ Р 8.585-2001 J ГОСТ Р 8.585-2001 K ГОСТ Р 8.585-2001 N ГОСТ Р 8.585-2001 R ГОСТ Р 8.585-2001 S ГОСТ Р 8.585-2001 T ГОСТ Р 8.585-2001 L ГОСТ Р 8.585-2001 (Диапазон выходных сигналов термоэлектрических преобразователей при измерениях температуры), мВ | от +400 до +1800 от -200 до +1000 от -200 до +1200 от -200 до +1370 от -200 до +1300 от -50 до +1767 от - 50 до +1767 от -200 до +400 от -50 до +800 (от -10 до +100) | |
Пределы допускаемой основной приведенной* погрешности измерений температуры при подключении термоэлектрических преобразователей температуры, при температуре окружающего воздуха 23 0С, % B ГОСТ Р 8.585-2001 E ГОСТ Р 8.585-2001 J ГОСТ Р 8.585-2001 K ГОСТ Р 8.585-2001 N ГОСТ Р 8.585-2001 R ГОСТ Р 8.585-2001 S ГОСТ Р 8.585-2001 T ГОСТ Р 8.585-2001 L ГОСТ Р 8.585-2001 | ±0,1 ±0,013 ±0,014 ±0,02 ±0,02 ±0,05 ±0,053 ±0,042 ±0,02 | |
Предел дополнительной приведенной* погрешности измерений напряжения постоянного тока, при температуре окружающего воздуха отличной от 23 0С, % на каждые 10 0С - модуль 9481 - модуль 9482 | 0,05 0,025 | |
Пределы допускаемой абсолютной погрешности измерений температуры свободного спая термопар, 0С | ±0,5 |
Диапазон измерений температуры при подключении термопреобразователей
О/'ч
сопротивления, С:
от -200 до +850 от -200 до +850 от -200 до +850
(от 10 до 4000)
Pt100 ГОСТ 6651-2009 Pt500 ГОСТ 6651-2009 Pt1000 ГОСТ 6651-2009
(Диапазон выходных сигналов
термопреобразователей сопротивления при измерениях температуры), Ом
Пределы допускаемой абсолютной погрешности измерений температуры при подключении термопреобразователей
9182
сопротивления, С:
Pt100 ГОСТ 6651-2009 Pt500 ГОСТ 6651-2009 Pt1000 ГОСТ 6651-2009
±0,35
±0,35
±0,35
от +250 до +1800 от -200 до +1000 от -200 до +1200 от -200 до +1370 от -200 до +1300 от -50 до +1767 от -50 до +1767 от -200 до +400 от -200 до +800
(от -10 до +100)
Диапазон измерений температуры при подключении термоэлектрических
преобразователей, 0С:
B ГОСТ Р 8.585-2001 E ГОСТ Р 8.585-2001 J ГОСТ Р 8.585-2001 K ГОСТ Р 8.585-2001 N ГОСТ Р 8.585-2001 R ГОСТ Р 8.585-2001
S ГОСТ Р 8.585-2001 T ГОСТ Р 8.585-2001 L ГОСТ Р 8.585-2001
(Диапазон выходных сигналов термоэлектрических преобразователей при измерениях температуры), мВ_
Пределы
погрешности
подключении
преобразователей температуры, 0С: B ГОСТ Р 8.585-2001 | ±1,2 | |
E | ГОСТ Р 8.585-2001 | ±0,2 |
J | ГОСТ Р 8.585-2001 | ±0,2 |
K | ГОСТ Р 8.585-2001 | ±0,3 |
N | ГОСТ Р 8.585-2001 | ±0,3 |
R | ГОСТ Р 8.585-2001 | ±0,7 |
S | ГОСТ Р 8.585-2001 | ±0,8 |
T | ГОСТ Р 8.585-2001 | ±0,3 |
L | ГОСТ Р 8.585-2001 | ±0,2 |
допускаемой абсолютной измерений температуры при
Тип модуля | Наименование характеристики | Значение характеристики |
9182 | Диапазон измерений электрического сопротивления постоянному току, Ом | от 50 до 500 от 500 до 5000 от 1000 до 10000 |
Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом от 50 до 500 Ом от 500 до 5000 Ом от 1000 до 10000 Ом | ±0,1 ±1 ±2 | |
Предел дополнительной приведенной* погрешности измерений электрического сопротивления, при температуре окружающего воздуха отличной от 23 0С, % от диапазона измерений на каждые 10 0С | 0,1 | |
Диапазоны выходного сигнала, мА | от 0 до 20 от 4 до 20 | |
9160 | Диапазон входного сигнала, мА | от 0 до 20 (от 4 до 20) |
Диапазон выходного сигнала, мА | от 0 до20 (от 4 до 20) | |
Пределы допускаемого основного приведенного* отклонение от линейности, % | ±0,05 | |
Смещение нуля, % | 0,05 | |
Пределы дополнительного отклонение от линейности, % на каждые 10 0С | 0,05 | |
9162 | Диапазон входного сигнала, мА | от 0 до 20 (от 4 до 20) |
Диапазон выходного сигнала, мА | от 0 до 20 (от 4 до 20) | |
Пределы допускаемого основного приведенного* отклонение от линейности, % | ±0,1 | |
Смещение нуля, % | 0,1 | |
Пределы дополнительного отклонение от линейности, % на каждые 10 0С | 0,1 | |
9163 | Диапазон входного сигнала тока, мА Диапазон входного сигнала напряжения, В | от 0 до 20 (от 4 до 20) от 0 до 5 от 0 до 10 |
Диапазон выходного сигнала, мА | от 0 до 20 (от 4 до 20) | |
Пределы допускаемого основного приведенного* отклонение от линейности, % | ±0,05 | |
Смещение нуля, % | 0,05 | |
Пределы дополнительного отклонение от линейности, % на каждые 10 0С | 0,05 |
Тип модуля | Наименование характеристики | Значение характеристики |
Диапазон входного сигнала, мА | от 4 до 20 | |
9164 | Диапазон выходного сигнала, мА | от 4 до 20 |
Пределы допускаемого основного приведенного* отклонение от линейности, % | ±0,1 | |
Смещение нуля, % | 0,1 | |
Пределы дополнительного отклонение от линейности, % на каждые 10 0С | 0,1 | |
9165 | Диапазон входного сигнала, мА | от 0 до 20 (от 4 до 20) |
Диапазон выходного сигнала, мА | от 0 до 20 (от 4 до 20) | |
Пределы допускаемого основного приведенного* отклонение от линейности, % | ±0,05 | |
Смещение нуля, % | 0,05 | |
Дополнительное отклонение от линейности, % на каждые 10 0С | 0,05 | |
9167 | Диапазон входного сигнала, мА | от до 20 (от 4 до 20) |
Диапазон выходного сигнала, мА | от 0 до 20 (от 4 до 20) | |
Пределы допускаемого основного приведенного* отклонение от линейности, % | ±0,25 | |
Смещение нуля, % | 0,25 | |
Дополнительное отклонение от линейности, % на каждые 10 0С | 0,1 | |
9180 | Диапазон входного сигнала, Ом | от 18 до 391 от 180 до 3910 |
Диапазон выходного сигнала, Ом | от 18 до 391 от 180 до 3910 | |
Пределы допускаемого основного приведенного* отклонение от линейности, % | ±0,1 | |
Дополнительное отклонение от линейности, % на каждые 10 0С | 0,1 | |
9460, 9461, 9465, 9466, 9468, 9480, 9481, 9482, 9160, 9162, 9163, 9164, 9165, 9167, 9180, 9182 | Нормальный диапазон температур 0С | от +20 до +26 |
Тип модуля | Наименование характеристики | Значение характеристики |
9460, 9461, 9465, 9466, 9480, 9481, 9482 | Рабочий диапазон температур | от -20 до +65 |
9468 | Рабочий диапазон температур | от -40 до +75 |
9162, 9164, 9165, 9167, 9180, 9182 | Рабочий диапазон температур | от -20 до +70 |
9160,9163 | Рабочий диапазон температур | от -40 до +70 |
9164, 9165 | Относительная влажность без конденсации, %, не более | 90 |
9460, 9461,, 9465, 9466, 9468, 9480, 9481, 9482, 9160, 9162, 9163, 9167, 9180, 9182 | Относительная влажность без конденсации, %, не более | 95 |
9460 | Масса, кг, не более | 0,321 |
9461 | Масса, кг, не более | 0,4 |
9465 | Масса, кг, не более | 0,267 |
9466 | Масса, кг, не более | 0,304 |
9468 | Масса, кг, не более | 0,275 |
9480 | Масса, кг, не более | 0,321 |
9481 | Масса, кг, не более | 0,275 |
9482 | Масса, кг, не более | 0,321 |
9160, 9162, 9163, 9164, 9165, 9167, 9180, 9182 | Масса, кг, не более | 0,16 |
9460, 9461, 9465, 9466, 9468 9480, 9481, 9482 | Габаритные размеры, мм, не более | 98 х128 х 67 |
9160, 9162, 9163, 9164, 9165, 9167, 9180, 9182 | Габаритные размеры, мм, не более | 122 х 99 х 18 |
* погрешности нормированы как приведенные к диапазону измерений (воспроизведения)
наносится на лицевую панель модуля в виде наклейки и на титульные листы эксплуатационной документации типографским методом.
Таблица 3
Наименование | Количество, шт. |
Модуль измерительный | 1 |
Руководство по эксплуатации. | 1 |
Методика поверки | 1 |
осуществляется по документу 651-15-40 «Инструкция. Модули измерительные 9460, 9461, 9465, 9466, 9468 9480, 9481, 9482, 9182, 9160, 9162, 9163, 9164, 9165, 9167, 9180 систем I.S.1, IS paa Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в ноябре 2015 г.
Основные средства поверки:
- калибратор универсальный 9100, рег. № 25985-09, воспроизведение напряжения постоянного тока в диапазоне от 0 до 1050 В, предел допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока 0,00006»ивыхода, воспроизведение силы постоянного тока в диапазоне от 0 до-20 А, предел допускаемой абсолютной погрешности воспроизведения силы постоянного тока 0,0006»1выхода;
- мультиметр цифровой Fluke 8846A, рег. № 57943-14, измерение напряжения постоянного тока в диапазоне от 0,1 мВ до 1000 В, предел допускаемой погрешности измерений напряжения постоянного тока 0,0037 %, измерение силы постоянного тока в диапазоне от 10 мкА до 10 А, предел допускаемой погрешности измерений силы постоянного тока 0,05 %, измерение электрического сопротивления постоянному току в диапазоне от 0,01 Ом до 1 ГОм, пределы допускаемой погрешности измерений электрического сопротивления ±0,01 %;
- магазин сопротивления Р4830/1, рег. №4614-74, диапазон измерений от 0,01 до 11000 Ом, класс точности 0,05.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Модули измерительные 9460, 9461, 9465, 9466, 9468 9480, 9481, 9482, 9182, 9160, 9162, 9163, 9164, 9165, 9167, 9180 систем I.S.1, IS рас. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к модулям измерительным 9460, 9461, 9465, 9466, 9468 9480, 9481, 9482, 9182, 9160, 9162, 9163, 9164, 9165, 9167, 9180 систем I.S.1, IS рас
1 Техническая документация фирмы-изготовителя.
2 ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
3 ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Зарегистрировано поверок | 1054 |
Поверителей | 18 |
Актуальность данных | 16.11.2024 |
