| Номер в госреестре | 63811-16 |
| Наименование СИ | Аппаратура |
| Обозначение типа СИ | МАК-01 |
| Изготовитель | АО "Моринсис-Агат-КИП", г.Рязань; АО "Моринформсистема-Агат-КИП", г.Рязань |
| Год регистрации | 2016 |
| Срок свидетельства | 25.04.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура МАК-01 предназначена для измерений, обработки и представления информации о значениях плотности потока нейтронов при проведении загрузки ядерного топлива и последующем физическом пуске реактора.
Аппаратура обеспечивает:
- измерение скорости счета импульсов, пропорциональной плотности нейтронного потока, в диапазоне от 0,1 до 5,0 106 имп/с;
- измерение периода удвоения скорости счета импульсов в диапазоне от 5,0 с до 60 с;
- формирование звуковых сигналов, пропорциональных скоростям счета, на устройствах звуковой сигнализации типа «щелкун»;
- формирование сигналов аварийной и предупредительной уставок по скорости счета (3 101, 102, 3 102, 103, 3 103, 104, 3 104, 105, 3 105, 106 имп/с) и периоду удвоения скорости счета импульсов (5, 10, 50 с);
- обработку и отображение информации об уровнях нейтронного потока по двум счетным каналам с чувствительностью не хуже 0,2 имп/нейтр/см ;
- непрерывный контроль исправности аппаратуры (самодиагностику).
Структурная схема аппаратуры приведена на рисунке 1.
В состав аппаратуры входят:
- промышленный ноутбук ЕС 1866 - 1 шт.;

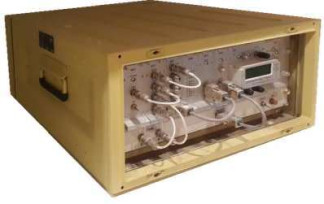

- устройство предварительной обработки (блок МАСС) - 2 шт.;
- устройство детектирования на основе низкофоновых ионизационных камер деления (подвеска ПИКД-54) - 2 шт.;
- устройства звуковой сигнализации - 2 шт.
Принцип действия аппаратуры состоит в преобразовании импульсов тока, поступающих с устройств детектирования (подвесок ПИКД-54), в скорость счета импульсов тока и период удвоения.
Измерение скорости счета импульсов тока производится методом дискретного счета, а периода удвоения путем решения уравнения кинетики реактора.
Все преобразования входных сигналов от соответствующего устройства детектирования осуществляются в блоке МАСС. Структурная схема одного блока МАСС приведена на рисунке 2.
I Узел аналоговой обработки |
,сигналов I
Модуль высоковольтного питания (МВП)
К устройству детектирования
Модуль предварительного усиления (МПУ)
Модуль обработки сигнала (МОС)
L
Узел цифровой обработки и индикации
Модуль счет-код (МСК)
Модуль индикации магистрали (МИМ)
RS-232
Дискретный
выход
Аналоговый
выход
К устройству типа «Щелкун»
Модуль микропроцессорного преобразования (ММП)
4-1-
Модуль индикации (МИ)
А В С D Е F G
Система
низковольтного
электропитания
Узел аналоговой обработки входных сигналов обеспечивает прием входного сигнала с камер деления (случайная последовательность импульсов тока), его усиление по амплитуде и дискриминацию по трем порогам. С выхода узла аналоговой обработки входных сигналов сформированный по длительности и амплитуде выходной сигнал подается на узел цифровой обработки и индикации.
Узел цифровой обработки и индикации преобразует импульсы тока, поступающие с узла аналоговой обработки входных сигналов, в скорость счета импульсов тока и период удвоения, а также формирует выходные сигналы блока: дискретный, аналоговый, к устройству звуковой сигнализации и RS-232 для связи с ПЭВМ.
Система низковольтного электропитания обеспечивает преобразование сетевого напряжения 220 В частотой 50 Гц в ряд высокостабильных напряжений постоянного тока для питания всех модулей блока МАСС.
Для ограничения доступа к аппаратуре применяются следующие средства:
- пломбы на винтах крепления корзины внутри блоков МАСС;
- замки на крышке блоков МАСС, препятствующие несанкционированному включению и подключению внешних устройств;
- пломбы на винтах корпуса ноутбука промышленного ЕС 1866.
-А? Пломбы на винтах
У . у— корпуса ноутбука
,. / (2 шт)
Рисунок 4 - Общий вид ноутбука промышленного ЕС 1866
Для обеспечения работы аппаратуры используется программное обеспечение (ПО) «Процедура загрузки SubM(NP)». ПО, установленное на ПЭВМ, предназначено для сбора и обработки измеренных данных и обеспечивает следующие возможности:
- отображение текущей скорости счета по обоим каналам как в числовом виде, так и в виде исторического графика с отображением тренда за установленный оператором промежуток времени;
5 3
- вычисление отношения N0/N для каждого канала в диапазоне от 1-10’ до 110, где: N0 - начальное значение средней скорости счета, задаваемое оператором; N - текущее значение средней скорости счета.
- задание оператором уставок аварийной и предупредительной сигнализации по скорости счета и периоду удвоения. Диапазон вводимых и контролируемых уставок:
- по средней скорости счета от 1 имп/с до 1106 имп/с;
- по периоду удвоения средней скорости счета от 5,0 с до 60,0 с;
- задание уровня фона по каждому каналу и вычитание введенного значения фона из результатов измерений;
- задание оператором времени экспозиции вычисления скорости счета, а так же возможность работы в автоматическом режиме;
- задание значения начальной скорости счета N0 по обоим каналам;
- построение графиков зависимости обратного счета (N0/N) от количества тепловыделяющих сборок (ТВС) (при загрузке) или положения компенсационной группы (КГ) (при физпуске);
- вычисление и отображение на экране экстраполированного критического значения количества ТВС или положения КГ по каждому каналу;
- вычисление и отображение на экране предельного допустимого значения количества загружаемых ТВС или шага КГ, которое должно составлять У от минимального экстраполируемого по кривым обратного счета значения;
- отображение на экране в табличном виде результатов итераций по каждому каналу;
- надежное хранение экспериментальных данных за весь период измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SubM(NP).exe |
| Номер версии (идентификационный номер) ПО | 1.0.1 |
| Цифровой идентификатор ПО | 9EF3F2DC72FB8186A54C3 3589BFFABFFAAB34D04 |
| Алгоритм вычисления цифрового идентификатора ПО | SHA-1 |
Для защиты ПО от несанкционированного использования применяются средства разграничения доступа Windows. Доступ к ПО осуществляется при наличии пароля и учетных записей пользователей. Предусмотрен вывод сообщений об ошибках. Осуществляется физическая защита портов ввода/вывода. Уровень защиты ПО SubM(NP) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
приведены в таблице 2.
| Таблица 2 - Метрологические и технические характеристики аппа | ратуры |
| Наименование характеристики | Значение |
| Чувствительность устройства детектирования нейтронов, имп/нейтр/см2, не менее | 0,2 |
| Диапазон измерения скорости счета импульсов, имп/с | от 0,1 до 5 106 |
| Диапазон вычисления периода удвоения средней скорости счета импульсов, с | от 5,0 с до 60,0 |
| Рабочий диапазон температур, оС | от 0 до +40 |
| Напряжение питания устройства детектирования на линейном участке счетной характеристики, В | 300±50 |
| Пределы допустимой относительной погрешности измерения средней скорости счета импульсов в диапазоне значений от 0,1 до 5 106 имп/с в рабочих условиях, % | ±10 |
| Пределы допустимой относительной погрешности измерения скорости счета импульсов при проверке от генератора в диапазоне значений: от 0 до 10 имп/с, % от 102 до 5 106 имп/с, % | ±10 ±2 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности вычисления периода удвоения средней скорости счета импульсов в диапазоне от 5,0 с до 60,0 с в рабочих условиях, % | ±30* |
| Пределы допускаемой относительной погрешности вычисления периода удвоения средней скорости счета импульсов в диапазоне от 5,0 с до 60,0 с при проверке от генератора, % | ±10* |
| Характеристики сети питания: напряжение, В частота, Гц | 220±11 50-2 |
| Время установления рабочего режима оборудования, мин, не более | 15 |
| Потребляемая мощность, В-А, не более | 120 |
| Габаритные размеры устройства детектирования нейтронного излучения, мм, не более: диаметр высота | 9 650 |
| Габаритные размеры блока МАСС, мм, не более: длина ширина высота | 570 540 280 |
| Габаритные размеры ноутбука, мм, не более: длина ширина высота | 400 300 100 |
| Габаритные размеры громкоговорителя, мм, не более: длина ширина высота | 230 230 330 |
| Масса блока МАСС, кг, не более | 31 |
| Масса устройства детектирования, кг, не более | 3,5 |
| Масса ноутбука, кг, не более | 8 |
| Масса громкоговорителя, кг, не более | 4,5 |
| Время непрерывной работы, ч | 100 |
| Рабочие условия применения: температура окружающей среды, °С для электронного оборудования для блоков детектирования атмосферное давление, кПа мощность дозы гамма-излучения, не более, Р/ч для электронного оборудования для блоков детектирования | от 0 до плюс 40 от 0 до плюс 70 от 60 до 104,4 фон 106 |
Примечание - * в диапазоне от 0 до 10 имп/с погрешность не нормируется.
Дополнительная погрешность измерения средней скорости счета импульсов при изменении температуры окружающей среды от нормальных условий работы аппаратуры (20±5) °С - не более ±1 % на каждые 10 °С.
Погрешность аналогового выхода блока МАСС - не более ±10 % в рабочих условиях и ±2% при проверке от генератора.
наносится на титульный лист руководства по эксплуатации АГТС.421411.001 РЭ типографским способом и на корпус блока МАСС в виде шильдика.
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплект поставки
| № | Наименование | Обозначение | Кол-во, шт. |
| 1 | Одноканальный счетный канал в составе: | 2 | |
| 1.1 | Подвеска ПИКД-54 | ПИКД.54.000 | 1 |
| 1.2 | Блок МАСС | АГТС.426436.002 | 1 |
| 1.3 | Громкоговоритель рупорный ГР-1л | ИД3.843.118 ТУ | 1 |
| 1.4 | Кабель РС2.1 | АГТС.685663.002-01 | 1 |
| 1.5 | Кабель РС9 | АГТС.685663.008 | 1 |
| 1.6 | Кабель РЧ.1 | АГТС.685661.001-01 | 1 |
| 2 | Ноутбук промышленный ЕС 1866 | ПИРШ 466215.005 | 1 |
| 3 | ПО SubM(NP) | АГТС.421411.001ВН | 1 |
| 4 | Комплект ЗИП | АГТС.421943.001 | 1 компл. |
| 5 | Ведомость ЭД | АГТС.421411.001ВЭ | 1 |
| 6 | Паспорт | АГТС.421411.001 ПС | 1 |
| 7 | Руководство по эксплуатации | АГТС.421411.001 РЭ | 1 |
| 8 | Методика поверки | АГТС.421411.001 МП | 1 |
осуществляется по документу АГТС.421411.001МП «Аппаратура МАК-01. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30.10.2015 г.
Основные средства поверки:
Установка поверочная многофункциональная МПУ АРТН.506300.301 ТУ, период удвоения (10-60) с, основная погрешность не более ±2 %, (Госреестр № 31711-06);
- Генератор импульсов АКИП-3413/1, 1 мкГц - 80 МГц, ПГ ±210-6. Диапазон длительности импульсов 25 нс - 1000000 с, основная погрешность ±12 нс.
«Аппаратура МАК-01. Руководство по эксплуатации. АГТС.421411.001РЭ».
Нормативные и технические документы, устанавливающие требования к аппаратуре МАК-01
1 ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений времени и частоты.
2 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
3 «Аппаратура МАК-01. Технические условия. АГТС.421411.001ТУ».
