| Номер в госреестре | 63814-16 |
| Наименование СИ | Машины испытательные электромеханические |
| Обозначение типа СИ | Cortest |
| Изготовитель | "CORTEST, INCORPORATED", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные электромеханические Cortest (далее - машины), предназначены для измерений усилий (нагрузки) и перемещений при испытаниях образцов материалов на растяжение.
Принцип действия машин заключается в измерении величины силы, приложенной к испытываемому образцу и величины перемещения тяги силового привода.
Машины конструктивно состоят из силовой рамы, силового привода, датчика силы, датчиков перемещений, устройств для установки образцов, автоклава, технологического помоста, электронного блока управления и шкафа управления автоклавом.
Силовая рама состоит из основания, четырех колонн и траверсы.
Силовой привод установлен в основании силовой рамы и состоит из штока и шагового электродвигателя с механическим редуктором.
Образец устанавливается между штоком силового привода и верхней крышкой автоклава, неподвижно установленного на траверсу силовой рамы, при помощи устройств для установки образца. Сила прикладывается к испытуемому образцу через тягу, проходящую через траверсу внутрь автоклава, и устройства для установки образца и измеряется датчиком силы, установленным между штоком силового привода и тягой. Датчики перемещений закреплены на тяге силового привода и измеряют линейное перемещение тяги силового привода относительно неподвижных элементов силовой рамы. Сигналы от датчиков силы и перемещения поступают в электронный блок управления.
Электронный блок управления предназначен для управления работой силового привода, регистрации и отображения величины силы и перемещения на дисплее, обработки, хранения и передачи данных.
Автоклав предназначен для установки испытуемых образцов, создания и поддержания условий в газовых или жидких средах при испытаниях, и оснащен устройствами и системами управления, размещаемыми в шкафу управления.
Технологический помост служит для доступа оператора к образцу и автоклаву.

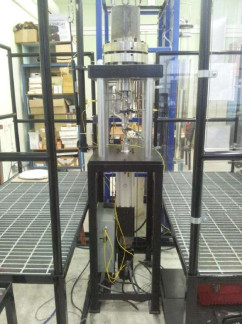

Автоклав
Траверса
Колонны силовой рамы
Датчики
перемещений
Датчик силы, закрепленный на штоке силового привода
Силовой привод
Основание силовой рамы
Помост
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Fatigue Strain Test System |
| Идентификационное наименование ПО | FSTS.exe |
| Номер версии ПО | 1.0.0.0 (не ниже) |
| Цифровой идентификатор ПО | F39B2E15B7B32E997D6906A1EF846345 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014 г.
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| 1. Наибольшая предельная нагрузка, кН | 40 |
| 2. Наименьшая предельная нагрузка, кН | 0,4 |
| 3. Максимальный ход штока силового привода, мм, не менее | 40 |
| 4. Диапазон измерений перемещений, мм | от 0 до 30 |
| 5. Габаритные размеры (длинахширинахвысота), мм, не более - силовая рама (без крана и автоклава) - силовая рама (с краном и автоклавом) - силовая рама вместе с помостом - электронный блок управления - шкаф управления автоклавом | 660x480x1700 660x620x2650 1960x1550x2700 990x610x1320 1220x1260x2480 |
| 6. Рабочий диапазон температур, °С | от плюс 15 до плюс30 |
| 7. Влажность, % | от 10 до 90 |
| 8. Питание - Напряжение переменного тока, В - Частота Гц | 220 50 |
Пределы допускаемой относительной погрешности измерения нагрузки в диапазоне св. 4 до 40 кН (в % от измеряемой нагрузки)
±0,5
±1,0
±1,0
±0,05
Пределы допускаемой относительной погрешности измерения нагрузки в диапазоне от 0,4 до 4 кН включ. (в % от измеряемой нагрузки)
Пределы допускаемой относительной погрешности измерения перемещений в диапазоне св. 5 до 30 мм (в % от измеряемого перемещения)
Пределы допускаемой абсолютной погрешности измерения перемещений в диапазоне от 0 до 5 мм включ., мм
наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерения
| Наименование | Количество, шт |
| Силовая рама в сборе с силовым приводом | 1 |
| Датчик силы | 1 |
| Датчик перемещений | |
| Электронный блок управления | 1 |
| Комплект кабелей электрических | 1 |
| У стройства для установки образцов, комплект | |
| Автоклав | 1 |
| Шкаф управления автоклавом | 1 |
Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП ТИнТ 179-2016 «Машины испытательные электромеханические Cortest. Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 06.08.2015 г.
Основные средства поверки:
- динамометры растяжения, 2 разряд по ГОСТ 8.640-2014, погрешность ±0,12 %;
- индикатор часового типа ИЧ-50, класс точности 0 по ГОСТ 577-68.
Знак поверки наносится на свидетельство о поверке.
содержатся в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к машинам испытательным электромеханическим Cortest
Техническая документация фирмы «CORTEST, INCORPORATED», США.
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
