| Номер в госреестре | 63827-16 |
| Наименование СИ | Манометр дифференциальный |
| Обозначение типа СИ | 142SC-10-(FTU)O |
| Изготовитель | "Mid-West Instrument", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометр дифференциальный 142SC-10-(FTU)O (далее по тексту - манометр) предназначен для измерений разности давлений жидкостей и газов в составе установки разделения воздуха PL4HN г. Тольятти.
Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

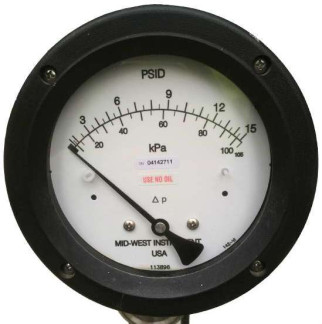

Гибкая упругая диафрагма и пружина перемещаются под влиянием перепада давлений. Магнит, соединенный с диафрагмой, передает сигнал о перемещении через стенку компрессионной камеры следящему магниту, прикрепленному к показывающей стрелке прибора. Вращение следящего магнита, заставляет стрелку следовать движению внутреннего магнита и таким образом показывать значение дифференциального давления на градуированной шкале прибора. Корпус и внутренние детали манометра выполнены из нержавеющей стали марки 316 SS. Внешний вид манометра представлен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений разности давлений, кПа | от 0 до 105 |
| Пределы допускаемой основной приведенной погрешности (при температуре 20±5 °С), % - от 0 до 35 кПа включ. | ±3 |
| - св. 35 до 70 кПа включ. | ±2 |
| - св. 70 до 105 кПа | ±3 |
| Вариация, не более, % | 3 |
| Выходной сигнал, мА | от 4 до 20 |
| Пределы допускаемой дополнительной погрешности, вызван | ±0,5 |
| ной изменением температуры окружающего воздуха , %/10 °С | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от минус 40 до плюс 93 |
| Внутренний диаметр, мм | 114,3 |
| Масса, кг, не более | 3 |
наносится на титульный лист паспорта типографским способом и на корпус прибора методом наклейки.
Манометр дифференциальный 142SC-10-(FTU)O Паспорт
1 шт. 1 экз. 1 экз.
Методика поверки Поверка
осуществляется по документу МП 63827-16 «Манометр дифференциальный 142SC-10-(FTU)O. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.11.2015 г.
Основные средства поверки:
- манометр избыточного давления грузопоршневой МП-2,5 2-го разряда по ГОСТ Р 8.802-2012.
Знак поверки наносится на защитное стекло циферблата манометра и в паспорт и (или) на свидетельство о поверке.
приведены в соответствующем разделе паспорта на манометр дифференциальный 142SC-10-(FTU)O.
Нормативные и технические документы, устанавливающие требования к манометру дифференциальному 142SC-10-(FTU)O
ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия». ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Техническая документация фирмы-изготовителя.
