| Номер в госреестре | 63832-16 |
| Наименование СИ | Системы вибродиагностики и мониторинга состояния оборудования |
| Обозначение типа СИ | SIPLUS CMS |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 25.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы вибродиагностики и мониторинга состояния оборудования SIPLUS CMS (далее системы) предназначены для измерения в непрерывном режиме характеристик вибрации, а также других технологических характеристик.
Принцип действия систем основан на измерении и обработке сигналов, поступающих от первичных преобразователей.
Системы позволяют проводить анализ и диагностику состояния машин и механизмов, основываясь на ГОСТ ИСО 10816-3-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин-1».
Системы SIPLUS CMS выпускаются в двух модификациях: SIPLUS CMS2000 и SIPLUS CMS4000, которые отличаются типом диагностического анализа и количеством измерительных каналов.
Модификация SIPLUS CMS2000 представляет собой расширяемую систему вибродиагностики и включает в себя двухканальный базовый модуль VIB SIPLUS CMS2000, акселерометр SIPLUS CMS2000 VIB-SENSOR S01 и два расширительных модуля SIPLUS CMS2000 VIB-MUX, подключаемых к базовому модулю и предназначенных для увеличения количества измерительных каналов. Базовый модуль VIB SIPLUS CMS2000 имеет два канала для подключения акселерометров и аналоговые каналы для подключения других типов преобразователей (датчиков). Модули SIPLUS CMS2000 VIB-MUX имеют до восьми измерительных каналов для подключения IEPE-акселерометров.
Модификация SIPLUS CMS4000 представляет собой диагностическую систему, предназначенную для мониторинга и контроля состояния механизмов и машин и позволяющую измерять и обрабатывать сигналы, поступающие от акселерометров и других типов преобразователей (датчиков). Модификация включает в себя три шестиканальных аналоговоцифровых преобразователя (далее - преобразователя) IFN AI, IFN AI-D и IFN VIB-A, которые отличаются типом входного сигнала, поступающего от первичного преобразователя (датчика). Система SIPLUS CMS4000 может включать в себя до 30 преобразователей IFN AI, IFN AI-D и IFN VIB-A в различном сочетании.

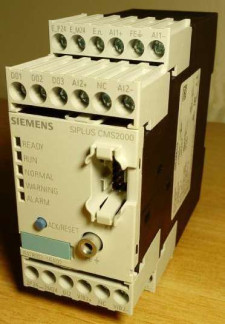

Внешний вид системы вибродигностики и мониторинга состояния оборудования SIPLUS CMS: модификации SIPLUS CMS2000 и SIPLUS CMS4000, приведены на рисунках 1 и 2. Внешний вид акселерометра SIPLUS CMS2000 VIB-SENSOR S01 приведен на рисунке 3.
Место
нанесения
знака
утверждения типа и знака поверки
Место
нанесения
Место
нанесения
знака
утверждени я типа и знака поверки
маркировочной
таблички
| SIEMENS | ||
| SIPLUS CMS4000 | ||
| SLBE30000001U14 ES: 001 А5ЕЭ2612781 UIK OOOBA3-2B-OOOOQ3F6 DC 24 V/0,3 A -40°C S Ta S +65°C | P/9 KCC-REM-S49- bia cms | |
| /Z~\ il 3G Ek fiA KC T4 Gc (Ьу>ОЕКНАТЕХ(]ОЙ4Х 'ti/ ЕСЕ» OEK 14 00*10 X | /@4 | IHt C€ |
| Siemens *G. Bresiaue' Str 5,06-90 766 Fuetr | Made m Germany | |
Рисунок 2 - Внешний вид системы вибродиагностики и мониторинга состояния оборудования
SIPLUS CMS4000 и маркировочная табличка
Рисунок 3 - Внешний вид акселерометра SIPLUS CMS2000 VIB-SENSOR S01
Программное обеспечение (ПО) систем вибродиагностики и мониторинга состояния оборудования SIPLUS CMS служит для обработки и визуализации информации, которая поступает от первичных преобразователей, хранения данных и построения методик анализа.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;
- реализован механизм защиты ПО от несанкционированного доступа. Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CMS X-Tools Professional |
| Номер версии (идентификационный номер) ПО | v. 4 (не ниже) |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если есть) | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2
| Наименование характеристики | Значение |
| SIPLUS CMS2000 | |
| Диапазон измерений виброускорения для канала с акселерометром SIPLUS CMS2000 VIB-SENSOR S01, м/с2 | от 0,02 до 500 |
| Диапазон входного постоянного напряжения для аналогового канала базового модуля VIB SIPLUS CMS2000, В | от минус 10 до плюс 10 |
| Диапазон силы входного тока для аналогового канала базового модуля VIB SIPLUS CMS2000, мА | от 4 до 20 |
| Диапазон рабочих частот, Гц | от 10 до 10000 |
| Диапазон измерений виброускорения для аналогового канала при коэффициенте преобразования 10 мВ/(мс-2), м/с2 | от 0,1 до 1000 |
| Диапазон измерения виброускорения для аналогового канала при коэффициенте преобразования 1 мА/(мс-2), м/с2 | от 0,1 до 16 |
| Наименование характеристики | Значение |
| Пределы основной относительной погрешности измерений виброускорения на базовой частоте 160 Гц канала с акселерометром SIPLUS CMS2000 VIB-SENSOR S01, %: базового модуля VIB SIPLUS CMS2000 модуля SIPLUS CMS2000 VIB-MUX | ±10 ±12 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 160 Гц для канала с акселерометром SIPLUS CMS2000 VIB-SENSOR S01, %, не более | ±20 |
| Пределы относительной погрешности измерений для аналогового канала базового модуля VIB SIPLUS CMS2000 в диапазоне рабочих температур, % | ±2 |
| Пределы относительной погрешности измерений виброускорения для канала с акселерометром SIPLUS CMS2000 VIB-SENSOR S01 в диапазоне рабочих температур, % | ±20 |
| SIPLUS CMS4000 | |
| Диапазоны входного постоянного напряжения для аналоговых каналов, В: преобразователя IFN AI преобразователя IFN AI-D преобразователя IFN VIB-A | от минус 10 до плюс 10 от минус 20 до плюс 20 от минус 30 до плюс 30 |
| Диапазон входного постоянного напряжения каналов IEPE преобразователя IFN VIB-A, В | от минус 0,75 до плюс 0,75 |
| Диапазон силы входного тока для аналоговых каналов и каналов IEPE, мА | от 4 до 20 |
| Диапазоны измерений виброускорения (при коэффициенте 2 2 преобразования 10 мВ/(мс' )), м/с : преобразователя IFN AI преобразователя IFN VIB-A (в зависимости от типа канала) | от 0,01 до 1000 от 0,01 до 3000 от 0,01 до 75 |
| Диапазон измерений виброускорения преобразователей IFN AI и IFN VIB-A (при коэффициенте преобразования 1 мА/(мс-2)), м/с2 | от 0,1 до 16 |
| Диапазон измерений виброперемещения (при коэффициенте преобразования 10 мВ/мкм) преобразователя IFN AI-D, мкм | от 0,01 до 2000 |
| Диапазон измерений виброперемещения (при коэффициенте преобразования 1 мА/мкм) преобразователя IFN AI-D, мкм | от 0,1 до 16 |
| Пределы относительной погрешности измерений напряжения, силы тока и виброускорения преобразователя IFN AI в диапазоне рабочих температур (максимальная частота вращения вала 96 кГц), % | ±0,5 |
| Пределы относительной погрешности измерения напряжения, силы тока и виброперемещения преобразователя IFN AI-D в диапазоне рабочих температур (максимальная скорость вращения вала 96 кГц), % | ±0,8 |
| Наименование характеристики | Значение |
| Пределы основной относительной погрешности измерений виброускорения каналов IEPE преобразователя IFN VIB-A (максимальная частота вращения вала 20 кГц) (в зависимости от канала), % | ±6,6; ±1,1 |
| Пределы основной относительной погрешности измерений виброускорения, напряжения и силы тока аналогового канала преобразователя IFN VIB-A (максимальная частота вращения вала 1 кГц), % | ±1 |
| Пределы дополнительной относительной погрешности измерений виброускорения каналов IEPE преобразователя IFN VIB-A в рабочем диапазоне температур (в зависимости от канала), %/ °С | от минус 0,12 до плюс 0,12; от минус 0,02 до плюс 0,01 |
| Пределы дополнительной относительной погрешности измерений виброускорения, напряжения и силы тока аналогового канала преобразователя IFN VIB-A в рабочем диапазоне температур, %/ °С | от минус 0,13 до плюс 0,83 |
| Нормальная область значений температур, °С | 25±5 |
| Рабочие условия эксплуатации: диапазон температур, °С: акселерометра SIPLUS CMS2000 VIB-SENSOR S01 базового модуля VIB SIPLUS CMS2000 и модуля SIPLUS CMS2000 VIB-MUX аналогово-цифровых преобразователей SIPLUS IFN AI; SIPLUS IFN AI-D и SIPLUS IFN VIB-A | от минус 50 до плюс 120 от минус 20 до плюс 65 от минус 40 до плюс 65 |
| Габаритные размеры, мм, не более: базового модуля VIB SIPLUS CMS2000 и модуля SIPLUS CMS2000 VIB-MUX акселерометра SIPLUS CMS2000 VIB-SENSOR S01 аналогово-цифровых преобразователей SIPLUS IFN AI; SIPLUS IFN AI-D и SIPLUS IFN VIB-A | 45x106x124 диаметр 22x52 86x210x87 |
| Масса, кг, не более: базового модуля VIB SIPLUS CMS2000 модуля SIPLUS CMS2000 VIB-MUX акселерометра SIPLUS CMS2000 VIB-SENSOR S01 аналогово-цифровых преобразователей SIPLUS IFN AI; SIPLUS IFN AI-D аналого-цифрового преобразователя SIPLUS IFN VIB-A | 0,3 0,27 0,1 1.23 1.24 |
наносится на корпус аналого-цифрового преобразователя системы вибродиагностики и мониторинга состояния оборудования SIPLUS CMS методом наклейки и на титульный лист руководства по эксплуатации методом наклейки или печати.
Таблица 3
| Наименование | Кол-во | Номер для заказа |
| Система вибродиагностики и мониторинга состояния оборудования SIPLUS CMS - Модификация SIPLUS CMS2000 в составе: - базовый модуль VIB SIPLUS CMS2000 - акселерометр SIPLUS CMS2000 VIB-SENSOR S01 | 1 шт. 1 шт. | 6AT8 002-1AA00 6AT8 002-4AB00 |
| Система вибродиагностики и мониторинга состояния оборудования SIPLUS CMS - Модификация SIPLUS CMS4000 в составе: - аналогово-цифровой преобразователь SIPLUS IFN AI - аналогово-цифровой преобразователь SIPLUS IFN AI-D - аналогово-цифровой преобразователь SIPLUS IFN VIB-A | 1 шт. 1 шт. 1 шт. | 6AT8 000-1BB00-0XA0 6AT8 000-1BB00-2XA0 6AT8 000-1B B00-4XA0 |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 63832-16 «Системы вибродиагностики и мониторинга состояния оборудования SIPLUS CMS». Методика поверки», утвержденным ФГУП «ВНИИМС» 26.02.2016 г.
Основные средства поверки: поверочная виброустановка 2-го разряда по ГОСТ 8.800-2012, генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (Госреестр СИ № 45344-10); мультиметр цифровой 34410А (Госреестр СИ № 47717-11); источник питания постоянного тока АКИП-1112 (Госреестр СИ № 39934-08).
Знак поверки наносится на свидетельство о поверке и, если позволяют условия эксплуатации, на корпус системы вибродиагностики и мониторинга состояния оборудования SIPLUS CMS методом наклейки.
1 ГОСТ ИСО 10816-3-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин-1».
2 ГОСТ 7919-1-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Общие требования».
Нормативные и технические документы, устанавливающие требования к системам вибродиагностики и мониторинга состояния оборудования SIPLUS CMS
1 Техническая документация фирмы «Siemens AG», Германия.
