| Номер в госреестре | 63835-16 |
| Наименование СИ | Приборы измерительные лазерные |
| Обозначение типа СИ | ZX-GT |
| Изготовитель | "Omron Corporation", Япония |
| Год регистрации | 2016 |
| Срок свидетельства | 25.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы измерительные лазерные серии ZX-GT (далее - приборы измерительные лазерные) предназначены для измерений бесконтактым способом геометрических размеров (диаметр, толщина, ширина) измеряемых объектов.
Приборы измерительные лазерные серии ZX-GT состоят из излучателя, приемника и контроллера, который обрабатывает принимаемую измерительную информацию.
Принцип действия приборов измерительных лазерных основан на оптическом теневом методе измерений. Излучатель направляет широкий коллимированный лазерный пучок на приемник который представляет собой линейку ПЗС-фотоприемников. При размещении измеряемого объекта в области коллимированного лазерного пучка формируется теневое изображение, которое сканируется линейкой ПЗС-фотоприемников, и по полученному положению теневой границы (границ) измерительный контроллер рассчитывает размеры измеряемого объекта.
Приборы измерительные лазерные серии ZX-GT выпускаются в четырех модификациях, отличающихся между собой диапазоном измерений, конструкцией и расстоянием между излучателем и приемником. Конструктивно приборы измерительные лазерные серии ZX-GT отличаются тем, что у модификаций ZX-GT2840S11, ZX-GT2840S41 излучатель и приемник жёстко соединены между собой на фиксированном расстоянии (рис.1, а), а у модификаций ZX-GT28S11 и ZX-GT28S41 излучатель и приемник не соединены между собой (рис.1, б).
Измерительный контроллер модели ZX-GTC имеет аналоговый выход 4-20 мА и цифровой выход RS-232C для передачи измерительной информации на компьютер.

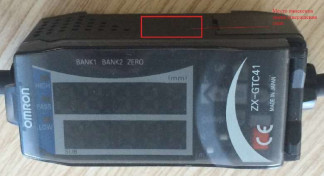

При опломбировании пломбы наносить на места указанные на рисунке 1.
Внешний вид приборов измерительных лазерных серии ZX-GT представлен на рисунках 1-2.
а) б)
Модификации ZX-GT28S11, ZX-GT2840S41 Модификация ZX-GT2840S11, ZX-GT28S41
Приборы измерительные лазерные серии ZX-GT имеют встроенное и внешнее программное обеспечение (далее ПО). Встроенное ПО представляет собой микропрограмму предназначенную для обеспечения функционирования прибора, передачи измерительных данных, управления интерфейсом пользователя. Встроенное ПО реализовано аппаратно и является метрологически значимым.
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать прибор для проведения испытаний, регистрировать и хранить результаты измерений. Внешнее ПО не является метрологически значимым.
Таблица 1- Программное обеспечение
| Идентификационные данные (признаки) | Значение | |
| Внешнее ПО | Встроенное ПО | |
| Идентификационное наименование ПО | Smart Monitor | firmware |
| Номер версии (идентификационный номер) ПО | V 1.xx (не ниже) | V 1.xx (не ниже) |
| Цифровой идентификатор ПО | - | - |
| Другие идентификационные данные (если есть) | - | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Модификации | |||
| ZX-GT28S11 | ZX- GT28S41 | ZX- GT2840S11 | ZX-GT2840S41 | |
| Диапазон измерений линейных размеров, мм | от 0,5 до 28 | от 0,2 до 28 | ||
| Расстояние между излучателем и приемником, мм | от 0 до 500 | от 0 до 40 | ||
| Пределы допускаемой основной приведенной погрешности измерений линейных размеров, %, при температуре (20±2)°С | ±0,1 | |||
| Тип источника излучения | Лазер полупроводниковый | |||
| Длина волны источника излучения, нм | 650 | |||
| Мощность источника излучения, мВт, не более | 1 | |||
| Класс опасности лазерного излучения по ГОСТ Р 50723-94 | 2 | |||
| Условия эксплуатации: -диапазон рабочих температур, °С -относительная влажность, % | от 0 до 40 от 35 до 85 | |||
| Пределы допускаемой дополнительной приведенной погрешности измерения линейных размеров, %, на 1°С | ± 0,01 | |||
| Г абаритные размеры (длина х высота х ширина), мм, не более: -лазерный излучатель -приемник -измерительный контроллер | 55x57,5x31 28x57,5x31 54x31,5x30 | |||
| Масса, кг, не более: - лазерный излучатель и приемник - измерительный контроллер | 0,55 0,33 | 0,57 0,33 | ||
наносится на корпус контроллера методом наклейки и на руководство по эксплуатации типографским способом
Таблица 3 - Комплектность средства измерений
| Наименование | Кол-во |
| Приборы измерительные лазерные серии ZX-GT | 1 шт. |
| Программное обеспечение Smart Monitor | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 63835-16 «Приборы измерительные лазерные серии ZX-GT. Методика поверки», утвержденным ФГУП «ВНИИМС» «27» августа 2015 г.
Знак поверки наносится на свидетельство о поверке и на корпус излучателя в верхней правой части в виде наклейки.
Основные средства поверки:
-Меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
-Плита 1000x630 по ГОСТ 10905-86
Методика (методы) измерений приведены в руководстве по эксплуатации «Приборы измерительные лазерные серии ZX-GT. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам измерительным лазерным серии ZX-GT
Техническая документация OMRON CORPORATION, Япония.
