| Номер в госреестре | 63842-16 |
| Наименование СИ | Ключи моментные шкальные |
| Обозначение типа СИ | КМ600 |
| Изготовитель | ЗАО "Кубаньтрансмаш", г.Армавир |
| Год регистрации | 2016 |
| Срок свидетельства | 29.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Ключи моментные шкальные КМ600 (далее - ключи) предназначены для измерения крутящего момента силы при затяжке резьбовых соединений.
Принцип действия ключей основан на измерении прогиба упругого тела ключа, прямо пропорционального приложенному крутящему моменту силы. Прогиб упругого тела измеряется с помощью индикатора часового типа. Значение крутящего момента силы определяется по градуировочной характеристике, отражающей зависимость показаний индикатора (в делениях шкалы) от приложенного момента силы.
Конструктивно ключи состоят из корпуса с рукояткой, индикатора часового типа, удлинителя ключа, храпового механизма и сменных головок.
Корпус ключей является упругим элементом, передающим усилие, прилагаемое на рукоятку, через коромысло на измерительный шток индикатора, установленного в корпусе. На конце удлинителя ключа закреплен храповик с внешним присоединительным квадратом для установки сменных головок.

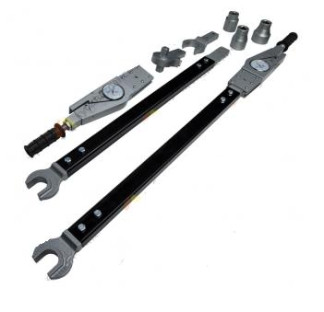

Внешний вид ключей приведен на рисунке 1.
Место нанесения наклейки
Таблица 1
| 1. Диапазон измерений, Нм | 100.600 |
| 2. Цена деления шкалы, Нм (мм) | 10 (0,01) |
| 3. Пределы допускаемой относительной погрешности, %, не более | ±7 |
| 4. Размер зева ключей, мм | 36; 41 |
| 5. Габаритные размеры (длина х ширина х высота), мм, не более | 1085х90х50 |
| 6. Масса, кг, не более | 7 |
| 7. Диапазон рабочих температур, °С | от -45 до +40 |
наносится на боковую поверхность корпуса ключа в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
- Корпус ключа (с индикатором), шт._1
- Удлинитель (с ключом гайки S=36), шт._1
- Г оловка, шт._1
- Штырь, шт._1
- Ключ гайки (S=41), шт._1
- Ключ шурупа, шт._1
- Головка торцевая 3/4" (S=36), шт._1
- Головка торцевая 3/4" (S=41), шт._1
- Руководство по эксплуатации КМ600.00.000 РЭ, экз._1
- Паспорт КМ600.00.000 ПС, экз._1
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Основные средства поверки:
- установки для поверки моментных ключей и измерители крутящего момента силы, разряд 2 по ГОСТ Р 8.752-2011, относительная погрешность ±2 %.
Методы измерений изложены в документе КМ600.00.00 РЭ «Ключ моментный шкальный КМ600. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к ключам момент-ным шкальным КМ600
1 ГОСТ Р 8.752-2011 «ГСИ. Государственная поверочная схема средств измерений крутящего момента силы»;
2 ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия»;
3 Технические условия ТУ 3186-005-86389444-2010.
