| Номер в госреестре | 63842-21 |
| Наименование СИ | Ключи моментные шкальные |
| Обозначение типа СИ | КМ600 |
| Изготовитель | Общество с ограниченной ответственностью "Кубаньтрансмаш" (ООО "Кубаньтрансмаш"), Краснодарский край, г. Армавир |
| Год регистрации | 2021 |
| Срок свидетельства | 13.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные шкальные КМ600 (далее - ключи) предназначены для измерения крутящего момента силы при затяжке резьбовых соединений.
Принцип действия ключей основан на измерении прогиба упругого тела ключа, прямо пропорционального приложенному крутящему моменту силы. Прогиб упругого тела измеряется с помощью индикатора часового типа с ц.д. 0,01 мм (далее - индикатор). Значение крутящего момента силы определяется по градуировочной характеристике, отражающей зависимость показаний индикатора от приложенного момента силы (одно деление шкалы индикатора равно 10 Н-м).
Конструктивно ключи состоят из корпуса с рукояткой, индикатора, удлинителя ключа, головки с храповым механизмом, сменных торцевых головок и ключа гайки (рожковой насадки).
Корпус ключей является упругим элементом, передающим усилие, прилагаемое на рукоятку, через коромысло на измерительный шток индикатора, установленного в корпусе. На конце удлинителя ключа может быть закреплена головка с храповым механизмом с внешним присоединительным квадратом для установки сменных торцевых головок или ключа торцевого.
Знак утверждения типа наносится на боковую поверхность корпуса ключей в виде наклейки.
Заводской номер наносится на корпус ключей ударным методом.
Знак поверки наносится на свидетельство о поверке и на боковую поверхность корпуса ключей в соответствии с действующим законодательством.
Общий вид ключей представлен на рисунке 1.
Пример идентификационной таблички приведен на рисунке 2.

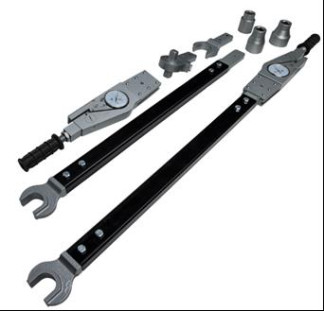

Рисунок 1 - Общий вид ключей моментных шкальных КМ600
Ключ моментный шкальный КМ600
ТУ 3186-005-86389444-2010
Диапазон измерений, Н-м 100...600
Цена деления шкалы, Н>м 10(0,01)
** Дата выпуска месяц 20 г.
Рисунок 2 - Пример идентификационной таблички
В процессе эксплуатации ключи не предусматривают внешних механических
регулировок. Пломбирование ключей не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений крутящего момента силы, Н^м | от 100 до 600 |
| Цена деления шкалы, Н^м | 10 |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ±7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Размер зева, мм | 36/41 |
| Размер присоединительного квадрата, мм (дюйм) | 19,05 (3/4) |
| Габаритные размеры (ДхШхВ), мм, не более | 1085x90x50 |
| Масса, кг, не более | 7 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -45 до +45 80 |
| Средняя наработка на отказ, циклов, не менее | 5000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Корпус ключа (с индикатором) | КМ600.01.000 | 1 шт. |
| Удлинитель | КМ600.02.000 | 1 шт. |
| Винт | КМ600.00.001 | 1 шт. |
| Головка с храповым механизмом | КМ600.03.000 | 1 шт. |
| Ключ гайки (S = 36) | КМ600.05.000 | 1 шт. |
| Ключ гайки (S = 41) | КМ600.05.000-01 | 1 шт. |
| Ключ шурупа (торцевой) | КМ600.06.000 | 1 шт. |
| Головка торцевая 3/4" (S = 36) | - | 1 шт. |
| Головка торцевая 3/4" (S = 41) | - | 1 шт. |
| Футляр | КМ600.04.000 | 1 шт. |
| Руководство по эксплуатации | КМ600.00.000 РЭ | 1 экз. |
| Паспорт | КМ600.00.000 ПС | 1 экз. |
приведены в разделе 1 «Описание и устройство ключа» и разделе 2 «Использование по назначению» документа КМ600.00.000 РЭ «Ключи моментные шкальные КМ600. Руководство по эксплуатации»
ТУ 3186-005-86389444-2010 Ключи моментные шкальные КМ600. Технические условия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
