| Номер в госреестре | 63848-16 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | NTS-330RТ, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10 |
| Изготовитель | "South Surveying & Mapping Instrument Co., Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 29.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные NTS-330RТ, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры электронные NTS-330R^ NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний тахеометров производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера тахеометров - 620 - 690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Конструктивно тахеометры выполнены единым блоком. На передней панели расположен жидкокристаллический дисплей и кнопки управления. На боковых панелях расположены отсек для установки аккумулятора и разъём RS232 для связи с персональным компьютером.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на персональный компьютер для дальнейшей обработки.
Выпускаемые модификации различаются диапазоном измерений расстояний, а также погрешностью измерений углов и расстояний.
Общий вид тахеометров электронных NTS-330R^ NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10 представлен на рис. 1.

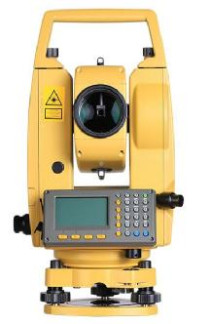

Рисунок 1 - Общий вид тахеометров электронных NTS-330RT, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10
| I j к | р |
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Тахеометры электронные NTS-330R^ NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10 имеют встроенное программное обеспечение «Firmware». Программное обеспечение предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО), не ниже | 002-131231 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Модификация | NTS-330RT |
| У величение зрительной трубы, крат | 30 |
| Диаметр входного зрачка, мм | 45 |
| Угловое поле зрения зрительной трубы, ...° ...', не менее | 1 30 |
| Наименьшее расстояние визирования, м, не более | 1,3 |
| Цена деления установочного уровня: - круглого, .'/ мм - цилиндрического, ...''/ мм | 8/2 30/2 |
| Диапазон компенсации компенсатора,.', не менее | ±4 |
| Пределы допускаемой погрешности оптического центрира, мм, не более | ±1,0 |
| Наименование характеристики | Значение характеристики |
| Диапазон измерений: - углов, ..,° - расстояний, м, не менее - отражательный режим (1 призма)1 - отражательный режим на отражающую плёнку2 - диффузный режим3 | 0 - 360 1.5 - 3000,0 1.5 - 1000,0 1.5 - 500,0 |
| Дискретность отсчитывания измерений: - углов, ..." - расстояний, мм | 1 / 5 1 |
| Допускаемая средняя квадратическая погрешность измерений углов, ..." | 2 |
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ..." | ±4 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим (1 призма)1) - отражательный режим на отражающую плёнку2) - диффузный режим3) | (2 + 210-6D) (2 + 2- 10-6d) (3 + 2-10'6-D)4 (5 + 2-10-6-d)5 где D - измеряемое расстояние, мм |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим (1 призма)1) - отражательный режим на отражающую плёнку2) - диффузный режим3) | ±2-(2 + 210-6D) ±2-(2 + 210-6d) ±2-(3 + 2-10'6-D)4) ±2-(5 + 2-10-6-d)5) где D - измеряемое расстояние, мм |
| Диапазон рабочих температур, °С | от минус 30 до плюс 60 |
| Габаритные размеры (ДхШхВ), мм, не более | 160x150x340 |
| Масса тахеометра с подставкой и аккумулятором, кг, не более | 5,4 |
| Наименование характеристики | Значение характеристики | |
| Модификация | NTS-362R6 NTS-362R6L | NTS-365R6 |
| У величение зрительной трубы, крат | 30 | |
| Диаметр входного зрачка, мм | 45 | |
| У гловое поле зрения зрительной трубы, ..,° ...', не менее | 1 30 | |
| Наименьшее расстояние визирования, м, не более | 1 | |
| Цена деления установочного уровня: - круглого, .'/ мм - цилиндрического, ...''/ мм | 8/2 30/2 | |
| Диапазон компенсации компенсатора, ...', не менее | ±3 | |
| Пределы допускаемой погрешности оптического центрира, мм, не более | 1,0 | |
| Диапазон измерений: - углов, .° - расстояний, м, не менее - отражательный режим (1 призма)1) - диффузный режим2) | 0 - 360 1.5 - 5000,0 1.5 - 600,0 | |
| Дискретность отсчитывания измерений: - углов, ..." - расстояний, мм | 1 / 5 1 / 0,1 | |
| Допускаемая средняя квадратическая погрешность измерений углов, ..." | 2 | 5 |
| Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ..." | ±4 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим (1 призма)1) - диффузный режим6 | (2 + 210-6D) (5 + 210-6d) где D - измеряемое расстояние, мм | |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим1) - диффузный режим2) | ±2-(2 + 210-6D) ±2-(5 + 2- 10-6d) где D - измеряемое расстояние, мм | |
| Диапазон рабочих температур, °С | от минус 20 до плюс 50 | |
| Габаритные размеры (ДхШхВ), мм, не более | 160x150x330 | |
| Масса тахеометра с подставкой и аккумулятором, кг, не более | 5,2 | |
1 - при метеорологической дальности видимости (МДВ) не менее 20 км, турбулентности атмосферы, не нарушающей спокойного изображения отражателя, наблюдаемого в зрительную трубу тахеометра, и слабой солнечной засветке по трассе измерений.
| Наименование характеристики | Значение характеристики | |
| Модификация | NTS-372R10 | NTS-375R10 |
| У величение зрительной трубы, крат | 30 | |
| Диаметр входного зрачка, мм | 45 | |
| Угловое поле зрения зрительной трубы, ...° ...', не менее | 1 30 | |
| Наименьшее расстояние визирования, м, не более | 1 | |
| Цена деления установочного уровня: - круглого, .'/ мм - цилиндрического, ...''/ мм | 8/2 30/2 | |
| Диапазон компенсации компенсатора, .', не менее | ±3 | |
| Пределы допускаемой погрешности оптического центрира, мм, не более | 1,0 | |
| Диапазон измерений: - углов, .° - расстояний, м, не менее - отражательный режим (1 призма)1) - отражательный режим на отражающую плёнку2) - диффузный режимЗ) | 0 - 360 1.5 - 5000,0 1.5 - 1000,0 1.5 - 1000,0 | |
| Дискретность отсчитывания измерений: - углов, ..." - расстояний, мм | 0,1 / 1 / 5 / 10 0,1 / 1 | |
| Допускаемая средняя квадратическая погрешность измерений углов, ..." | 2 | 5 |
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ..." | ±4 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим (1 призма)7 - отражательный режим на отражающую плёнку8 - диффузный режим9 | (2 + 210-6D) (2 + 2- 10-6d) (3 + 210-6d) где D - измеряемое расстояние, мм | |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим (1 призма)1) - отражательный режим на отражающую плёнку2) - диффузный режим3) | ±2-(2 + 210-6D) ±2-(2 + 210-6d) ±2-(3 + 2 - 10-6d) где D - измеряемое расстояние, мм | |
| Диапазон рабочих температур, °С | от минус 20 до плюс 50 | |
| Габаритные размеры (ДхШхВ), мм, не более | 200x190x350 | |
| Масса тахеометра с подставкой и аккумулятором, кг, не более | 6,0 | |
2) - при слабой турбулентности атмосферы, не нарушающей спокойного изображения отражателя, наблюдаемого в зрительную трубу тахеометра, слабой солнечной засветке по трассе измерений и при угле между направлением визирования и нормалью к поверхности отражателя не более 20°.
3) - при слабой солнечной засветке и слабой турбулентности атмосферы, не нарушающей спокойного изображения диффузно-отражающей поверхности с отражающей способностью 90%, наблюдаемой в зрительную трубу тахеометра и при угле между направлением визирования и нормалью к поверхности отражателя не более 20°.
Таблица 5 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Модификация | NTS-382R10 |
| У величение зрительной трубы, крат | 30 |
| Диаметр входного зрачка, мм | 48 |
| Угловое поле зрения зрительной трубы, ...° ...', не менее | 1 30 |
| Наименьшее расстояние визирования, м, не более | 1,2 |
| Цена деления установочного уровня: - круглого, .'/ мм - цилиндрического, ...''/ мм | 8/2 30/2 |
| Диапазон компенсации компенсатора, .', не менее | ±3 |
| Пределы допускаемой погрешности оптического центрира, мм, не более | 1,0 |
| Диапазон измерений: - углов, .° - расстояний, м, не менее - отражательный режим (1 призма)1 - отражательный режим на отражающую плёнку2) - диффузный режим3) | 0 - 360 1.5 - 5000,0 1.5 - 1000,0 1.5 - 1000,0 |
| Дискретность отсчитывания измерений: - углов, ..." - расстояний, мм | 0,1 / 1 / 5 / 10 0,1 / 1 |
| Допускаемая средняя квадратическая погрешность измерений углов, ..." | 2 |
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ..." | ±4 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим (1 призма)1) - отражательный режим на отражающую плёнку2) - диффузный режим3) | (2 + 210-6D) (2 + 2- 10-6d) (3 + 210-6d) где D - измеряемое расстояние, мм |
| Наименование характеристики | Значение характеристики |
| Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим (1 призма)1) - отражательный режим на отражающую плёнку2) - диффузный режим3) | ±2-(2 + 2- 10-6D) ±2-(2 + 2- 10-6d) ±2-(3 + 2- 10-6d) где D - измеряемое расстояние, мм |
| Диапазон рабочих температур, °С | от минус 20 до плюс 50 |
| Габаритные размеры (ДхШхВ), мм, не более | 200x180x350 |
| Масса тахеометра с подставкой и аккумулятором, кг, не более | 6,0 |
1) - при метеорологической дальности видимости (МДВ) не менее 20 км, турбулентности атмосферы, не нарушающей спокойного изображения отражателя, наблюдаемого в зрительную трубу тахеометра, и слабой солнечной засветке по трассе измерений.
2) - при слабой турбулентности атмосферы, не нарушающей спокойного изображения отражателя, наблюдаемого в зрительную трубу тахеометра, слабой солнечной засветке по трассе измерений и при угле между направлением визирования и нормалью к поверхности отражателя не более 20°.
3) - при слабой солнечной засветке и слабой турбулентности атмосферы, не нарушающей спокойного изображения диффузно-отражающей поверхности с отражающей способностью 90 %, наблюдаемой в зрительную трубу тахеометра и при угле между направлением визирования и нормалью к поверхности отражателя не более 20°.
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Аккумулятор | 2 |
| Зарядное устройство | 1 |
| Кабель для передачи данных | 1 |
| Набор инструментов для юстировки | 1 |
| Салфетка для протирания оптики | 1 |
| Защитная бленда на объектив | 1 |
| Нитяной отвес | 1 |
| Транспортировочный футляр | 1 |
| Плоская призма | 1 |
| Ремень для транспортировочного футляра | 1 |
| Чехол от дождя | 1 |
| Карта памяти формата SD | 1 |
| Диск с ПО | 1 |
| Методика поверки МП АПМ 93-15 | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется по документу МП АПМ 93-15 «Тахеометры электронные NTS-330RT, NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10. Методика поверки», утверждённому ООО «Автопрогресс-М» 16 декабря 2015 г.
Перечень основного оборудования, необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011. Знак поверки наносится на свидетельство о поверке.
Методика измерений приведена в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным NTS-330R^ NTS-362R6, NTS-362R6L, NTS-365R6, NTS-372R10, NTS-375R10, NTS-382R10
1 ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2 ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия».
3 ГОСТ 8.016-81 « Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
4 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
5 Техническая документация «South Surveying & Mapping Instrument CO., LTD», КНР.
| Зарегистрировано поверок | 1969 |
| Поверителей | 35 |
| Актуальность данных | 17.09.2024 |
