Установка для измерения массы сыпучих материалов МТ, 63849-16

Назначение

Установка для измерения массы сыпучих материалов МТ (далее - установка) предназначена для статического измерения массы сыпучих материалов (Бисфенол-А).

Описание

Принцип действия установки основан на преобразовании деформации упругих элементов тензорезисторных весоизмерительных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе груза. Далее сигнал поступает в терминал, в котором сигнал обрабатывается, и значение массы груза отображается на дисплее термина.

Конструктивно установка состоит из рамы с опорами, грузоприемного бункера D-430, в который из грузового трубопровода через верхний штуцер насыпным (гравитационным) методом подается взвешиваемый груз - Бисфенол-А, весоизмерительного устройства 760DC (VKR), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений РФ (далее - рег. номер в ФИФ СИ РФ) 56149-14, производства «Меттлер-Толедо» с цифровыми датчиками POWERCELL PDX (SLC 0820), и весовым терминалом IND780. Весоизмерительное устройство 760DC (VKR) имеет взрывозащищенное исполнение с Ех-маркировкой 2Ex nA IIC T6 G для датчиков и 2ExnAnL{nL}IIBT4 для терминала.

Терминал имеет последовательный защищенный интерфейс передачи данных RS232/485/422/ Ethernet.

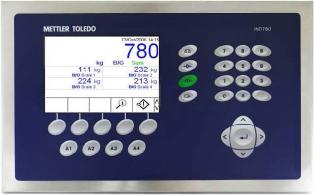

Общий вид бункера D-430 показан на рисунке 1, а терминала IND 780 - на рисунке 2.

На маркировочной табличке, закрепленной на терминале, должно быть указано:

-    знак утверждения типа установки;

-    наименование или товарный знак предприятия-изготовителя;

-    наименование, обозначение и год изготовления установки;

-    заводской номер установки по системе нумерации предприятия-изготовителя;

-    обозначение вида (видов) взвешиваемого сыпучего материала;

-    напряжение электрического питания;

-    частота электрического питания;

-    давление воздуха в пневмосистеме (если необходимо);

-    диапазон измерения сыпучего материала;

-    диапазон рабочих температур.

Опломбирование установки осуществляется пломбой, с нанесенным знаком поверки, закрепленной на проволочке, соединяющей заднюю панель терминала, верхнюю направляющую и его корпус, как показано на рисунке 3.

Программное обеспечение

Терминал имеет встроенное программное обеспечение (ПО), которое делится на метрологически значимое и метрологически незначимое.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала IND780 и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов при этом этот доступ защищен административным паролем и невозможен без применения специализированного оборудования производителя.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без нарушения защитной пломбы.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении установку в сеть или по запросу через меню ПО терминала.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Конструкция установки исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Диапазон измерений массы продукта, т ......................................

от 1 до 50

±0,3

±0,3

от минус 40 до плюс 50

0,5

Пределы допускаемой относительной погрешности измерений массы продуктов, загруженных и выгруженных в диапазоне измерений:

-    для массы загруженного продукта, % .......................................

-    для массы выгруженного продукта, % ......................................

Параметры рабочей среды:

-    температура продукта, °С............................................................

-    избыточное давление, кПа ..........................................................

Параметры окружающей среды и электропитания:

-    температура окружающей среды, С

от минус 40 до плюс 40 от минус 10 до плюс 40

............50±1

............. 370

4332x11400 ......... 21710

0,95

- для терминала .........................................................

-    напряжение электропитания от сети переменного тока, В

-    частота электропитания, Гц..................................................

Потребляемая мощность, ВА, не более ...............................

Г абаритные размеры (диаметр х высота), мм.......................

Масса грузоприемного бункера, кг, не более........................

Значение вероятности безотказной работы за 2000 ч..........

- для весоизмерительного устройства

Знак утверждения типа

наносится графическим способом на маркировочную табличку, закрепленную на корпусе терминала, типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1    Установка - 1 шт.

2    Руководство по эксплуатации - 1 экз.

Поверка

осуществляется по документу МЦКЛ.0194.МП «Методика поверки», утвержденному ЗАО КИП «МЦЭ» 02.02.2016 г.

Основные средства поверки - Расходомер массовый Rotamass RCCS36, рег. номер в

ФИФ СИ РФ 27054-14.

Сведения о методах измерений

изложены в документе «Установка для измерения массы сыпучих материалов МТ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установке для измерения массы сыпучих материалов МТ

1 Техническая документация изготовителя установки.
