| Номер в госреестре | 63853-16 |
| Наименование СИ | Динамометры |
| Обозначение типа СИ | UU, ULМ |
| Изготовитель | ООО "А+Прожектс", г.С.-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Динамометры UU, ЦЪМ (далее - динамометры) предназначены для измерений статических сил растяжения или сжатия.
Принцип действия динамометров состоит в том, что под действием приложенной нагрузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в цифровой прибор для аналого-цифрового преобразования, обработки и индикации результатов измерений.

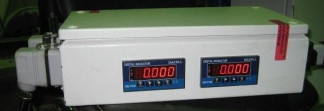

Динамометр состоит из датчика силоизмерительного тензорезисторного с силовводящими элементами, цифрового прибора с цифровым отсчетным устройством и соединительного кабеля. Цифровой прибор расположен в металлическом корпусе. Два динамометра могут быть встроены в один корпус.
Датчик для измерений сил растяжения Датчик для измерений сил сжатия
Рисунок 2 - Варианты исполнения датчика
Программное обеспечение (ПО) динамометра встроено в цифровой прибор и жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, передаче, обработке и представлению измерительной информации. Корпус цифрового прибора защищен заводской пломбой.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | D10U |
| Номер версии (идентификационный номер) ПО* | uEr6.3 |
| Цифровой идентификатор ПО | Не доступно |
| * Номер версии (идентификационный номер) ПО не ниже указанного. | |
Идентификация программы: после включения на цифровом приборе отображается номер версии ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Диапазоны измерений, пределы допускаемой относительной погрешности, габаритные размеры и масса датчиков силоизмерительных, виды измеряемых сил приведены в таблице 2.
Таблица 2
| Обозначение динамометра | Диапазон измерений, кН | Пределы допускаемой относительной погрешности, % | Габаритные размеры датчика силоизмерительного (длина, ширина, высота), мм, не более | Вид измеряемой силы | Масса, кг, не более |
| UU-T1 | от 1 до 10 | ±0,5 | 70, 25, 65 | растяжение | 1 |
| UU-T5 | от 5 до 50 | 100, 45, 96 | 5 | ||
| ULM-T20 | от 20 до 200 | 320, 80, 280 | 15 | ||
| ULM-T5 | от 5 до 50 | 150, 50, 120 | сжатие | 10 | |
| ULM-T10 | от 10 до 100 | 215, 65, 180 | 15 | ||
| ULM-T100 | от 100 до 1000 | 350, 150, 310 | 60 | ||
| ULM-T100* | от 100 до 1000 | ±1,0 | 350, 150, 310 | 60 |
Габаритные размеры и масса цифрового прибора, параметры электрического питания от сети переменного тока, потребляемая мощность, условия эксплуатации и вероятность безотказной работы приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значения характеристики |
| Г абаритные размеры цифрового прибора (длина, ширина, высота), мм, не более | 130, 100, 50 |
| Масса цифрового прибора, кг, не более | 2 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц | от 200 до 240 от 49 до 51 |
| Наименование характеристики | Значения характеристики |
| Потребляемая мощность, Вт, не более | 25 |
| Условия эксплуатации: -область нормальных значений температуры окружающего воздуха, °С - область нормальных значений относительной влажности, % | от + 15 до + 35 от 45 до 85 |
| Вероятность безотказной работы за 1000 часов | 0,9 |
наносится на титульный лист руководства по эксплуатации типографским способом, на цифровой прибор и на упругий элемент датчика в виде наклейки.
1 Динамометр - 1 шт.
2 Руководство по эксплуатации РЭ 004-98568790-2013 - 1 экз.
3 Методика поверки МП 2301-284-2016 - 1 экз.
осуществляется по документу МП 2301-284-2016 «Динамометры UU, ИЬМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22.03.2016 г.
Основные средства поверки: машины силовоспроизводящие 3-го разряда по ГОСТ 8.640-2014.
изложены в руководстве по эксплуатации «Динамометры UU, иЬМ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к динамометрам UU, иЬМ
1 ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования.
2 ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы.
| Зарегистрировано поверок | 51 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
