| Номер в госреестре | 63858-16 |
| Наименование СИ | Уровнемеры магнитострикционные поплавковые |
| Обозначение типа СИ | MAG |
| Изготовитель | "Cesare Bonetti S.p.A.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 29.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры магнитострикционные поплавковые MAG (далее — уровнемеры) предназначены для измерения уровня жидкости или раздела двух жидкостей в резервуарах.
Принцип действия уровнемеров основан на магнитном взаимодействии постоянного магнита поплавка и индицирующего устройства.
Уровнемеры состоят из:
- внешней камеры (далее - камера),
- магнитного поплавка с постоянным магнитом (далее - поплавок),
- магнитного роликового индикатора (далее - индикатор).
Поплавок уровнемеров установлен внутри камеры, которая связана непосредственно с технологическим резервуаром таким образом, что в ней создаются условия, аналогичные условиям в резервуаре.
Магнитное поле, создаваемое постоянным магнитом поплавка, воздействует на индикатор, смонтированный с внешней стороны камеры. Индикатор представляет собой трубку с находящимися внутри двухцветными пластмассовыми роликами со стержневыми магнитами (далее - герконами). При изменении уровня контролируемой среды в резервуаре под действием магнитного поля поплавка герконы поворачиваются на 180° стороной с другим цветом (красный или черный в зависимости от исполнения). Индикатор работает без использования вспомогательной энергии.
Уровнемеры имеют несколько исполнений, различающихся размерами, материалами изготовления и условиями эксплуатации.
Для определения значений уровня уровнемер может быть оснащен:
- шкалой;
- системы MST;
- устройством MST-X.
Система MST представляет из себя электронный блок (трансмиттер MST в металлическом корпусе и сенсорный элемент MST, который крепится к камере уровнемера. Внутри сенсорного элемента находится цепь резисторов. При изменении уровня контролируемой среды изменяется общее сопротивление цепи, которое преобразуется в электронном блоке в выходной сигнал (4-20) мА, пропорциональный значению уровня.
Устройство MST-X подключается к трансмиттеру MST, выходной сигнал которого преобразуется в значение уровня. Результаты измерений отображаются на дисплее устройства MST-X.
Конфигурирование уровнемеров осуществляется с помощью кнопок на панели устройства MST-X.
Уровнемеры устанавливаются на боковой стенке резервуара при помощи монтажных фланцев.
Степень защиты от внешних воздействий по ГОСТ 14254-96 - IP65. Маркировка взрывозащиты уровнемеров с системой MST - 0ExiaIICT6 Х.

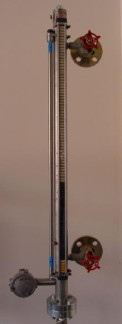

Внешний вид уровнемеров с системой MST представлен на рисунке 1.
Внешний вид устройства MST-X представлен на рисунке 2.
Рисунок 1 - Внешний вид уровнемеров Рисунок 2 - Устройство
магнитострикционных поплавковых MAG MST-X
с системой MST
Уровнемеры с устройством MST-X имеют встроенное программное обеспечение MSTX, предназначенное для идентификации, сбора, обработки, регистрации, передачи результатов измерений и настройки уровнемеров.
Программное обеспечение уровнемеров соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | mstx 1 8.hex |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.8 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 0хDF05 (рассчитан по алгоритму CRC16) |
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование технической характеристики | Значение характеристики |
| Диапазон измерений уровня*, мм | от 0 до 6000 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±10 |
| Цена деления шкалы, мм | 10 |
| Разрешающая способность системы MST*, мм | 7,5/10/15 |
| Пределы допускаемой абсолютной погрешности уровнемера с системой MST (Amst), мм, при разрешающей способности: - 7,5 мм, - 10 мм, - 15 мм | ±7 7.S2 + L2, ±VlD2 +L2, ±Vl5 2+L2, где L - верхний предел диапазона измерений, м |
| Пределы допускаемой основной абсолютной погрешности уровнемера с устройством MST-X, мм | ±J+ (2,5 ■ где L - верхний предел диапазона измерений, м |
| Пределы допускаемой дополнительной приведенной погрешности уровнемера с устройством MST-X при изменении температуры окружающей среды на 1°С в диапазоне от минус 20 до +15 и от +25 до +85 °С, % от верхнего предела диапазона измерений | ±0,01 |
| Выходной сигнал системы MST, мА | 4 - 20 |
| Напряжение питания, В: - система MST, - устройство MST-Х | 11 - 28 18 - 36 или 24/115/230 ± 10 % |
| Потребляемая мощность, не более: - система MST, мВт, - устройство MST-Х, Вт | 5,2 20 |
| Г абаритные размеры (без монтажных фланцев), мм, не более** | 0176х7300 |
| Наименование технической характеристики | Значение характеристики |
| Масса, кг, не более** | 135 |
| Средний срок службы, лет | 10 |
* - в соответствии с заказом,
** - в зависимости от исполнения.
Условия эксплуатации указаны в таблице 3.
Таблица 3
| Условия эксплуатации | Значение |
| Диапазон температуры окружающей среды, °С: - трансмиттер MST, - сенсорный элемент MST, - устройство MST-Х | от -20 до +85 от -40 до +125 от -20 до +85 |
| Относительная влажность воздуха, %, не более | 90 (без конденсации влаги) |
| Диапазон температуры контролируемой среды, °С | от -40 до +400 |
| Рабочее давление контролируемой среды, МПа, не более | 38,8 |
| Плотность контролируемой среды, кг/м3, не менее | 415 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус уровнемера.
Таблица 4
| Наименование | Кол-во | Примечание |
| Уровнемер магнитострикционный поплавковый MAG | 1 шт. | исполнение в соответствии с заказом |
| Шкала | 1 шт. | в соответствии с заказом |
| Система MST | 1 шт. | в соответствии с заказом |
| Устройство MST-X | 1 шт. | в соответствии с заказом |
| Руководство по эксплуатации | 1 экз. | |
| Инструкция по эксплуатации устройства MST-X | 1 экз. | в соответствии с заказом |
| Методика поверки МП 2511/0011-15 | 1 экз. |
осуществляется по документу МП 2511/0011-15 «Уровнемеры магнитострикционные поплавковые MAG. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 ноября 2015 г.
Основное средство поверки:
- лента измерительная 3-го разряда по ГОСТ Р 8.763-2011;
- рулетка измерительная металлическая 2-го класса точности с грузом по ГОСТ 7502-98.
Знак поверки наносится на свидетельство о поверке.
Методика измерений приведена в документе «Уровнемеры магнитострикционные поплавковые MAG. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к уровнемерам магнитострикционным поплавковым MAG
Техническая документация фирмы «Cesare Bonetti S.p.A.», Италия.
| Зарегистрировано поверок | 55 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
