| Номер в госреестре | 63864-16 |
| Наименование СИ | Машины координатно-измерительные портативные |
| Обозначение типа СИ | MCAx и MCAx+ |
| Изготовитель | "Nikon Metrology Europe NV", Бельгия |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные портативные MCAx и MCAx+ (далее по тексту -машины) предназначены для измерений геометрических размеров, отклонений формы и взаимного расположения поверхностей деталей.
Конструктивно машины координатно-измерительные портативные MCAx и MCAx+ (рис. 1) представляют собой шарнирно соединенные между собой сегменты (плечо и предплечье), изготовленные из углеродистого волокна и монтируемые соответственно на специальных монтажных основаниях, противовеса, компьютерного блока управления и источника питания.
Принцип действия машин основан на измерении координат с помощью датчиков углового положения. В качестве измерительных головок используются головки с набором из 3-х щупов TESA разного диаметра и формы. Работа машины производится в ручном режиме. Также каждая машина может опционально оснащаться лазерным сканером следующих моделей MMDx50, MMDx100, MMDx200 (рис. 2а), MMCx80, MMCx160 (рис. 2б), LC60Dx (рис. 2в).
Лазерные сканеры моделей MMDx, MMCx и LC60Dx отличаются как конструктивным исполнением, так и техническими характеристиками. В отличие от моделей MMCx модели MMDx и LC60Dx поддерживают температурную компенсацию. Лазерные сканеры моделей MMDx и MMCx подключаются к машинам с помощью специального механического интерфейса, а сканер модели LC60Dx подключается к порту машин напрямую.
При использовании контактных датчиков определяется координата центра шарика щупа при касании измеряемой поверхности.
При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Базой для определения координат точек служит ширина окна сканирования и фокусное расстояние, величины которых различны для разных моделей.
На основе полученных координат точек с помощью программного обеспечения рассчитываются геометрические размеры, параметры отклонения формы и взаимного расположения поверхностей детали.
Портативная конструкция машины обеспечивает проведение измерений объектов с любой пространственной ориентацией.
Машины выпускаются двух исполнений: MCAx семиосевые стандартного исполнения и MCAx+ семиосевые повышенной точности. Каждая конфигурация имеет несколько типоразмеров, отличающихся друг от друга пределами измерений и пределами допускаемой погрешности.
Пломбировка машин от несанкционированного доступа не предусмотрена.
а) б)

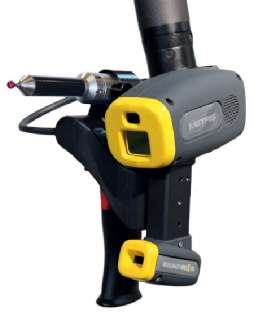

Рисунок 2 - Общий вид лазерных сканеров моделей а) MMDx; б) MMCx; в) LC60Dx
Машины координатно-измерительные портативные MCAx и MCAx+ имеют в своем составе программное обеспечение (ПО) CMM-Manager (для контактных измерений) и Focus Handheld/Inspection (для лазерного сканирования), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Сведения об идентификационных данных ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | CMM-Manager | Focus Handheld/Inspection |
| Номер версии (идентификационный номер) ПО | 3.x и выше | 10.x и выше |
| Цифровой идентификатор ПО | USB-ключ HASP | USB-ключ HASP |
Главной защитой ПО является USB-ключ-заглушка. HASP использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Уровень защиты программного обеспечения машин «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики машин при контактных измерениях
| Модель машины | Диапазон измерений линейных размеров (диаметр), м | Пределы допускаемой абсолютной погрешности измерений длины, мм | Пределы допускаемой абсолютной погрешности измерений координат точки, мм |
| MCAx20+ | от 0 до 2,0 | ±0,033 | ±0,023 |
| MCAx25+ | от 0 до 2,5 | ±0,038 | ±0,027 |
| MCAx30+ | от 0 до 3,0 | ±0,058 | ±0,042 |
| MCAx35+ | от 0 до 3,5 | ±0,081 | ±0,055 |
| MCAx40+ | от 0 до 4,0 | ±0,098 | ±0,067 |
| MCAx45+ | от 0 до 4,5 | ±0,119 | ±0,084 |
| MCAx20 | от 0 до 2,0 | ±0,061 | ±0,044 |
| MCAx25 | от 0 до 2,5 | ±0,069 | ±0,049 |
| MCAx30 | от 0 до 3,0 | ±0,100 | ±0,079 |
| MCAx35 | от 0 до 3,5 | ±0,125 | ±0,099 |
| MCAx40 | от 0 до 4,0 | ±0,151 | ±0,115 |
| MCAx45 | от 0 до 4,5 | ±0,179 | ±0,141 |
| Наименование характеристики | Значение | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±20 50/60 или от встроенного Li-Ion аккумулятора | |
| Габаритные размеры, мм, не более: MCAx20 / MCAx20+ MCAx25 / MCAx25+ MCAx30 / MCAx30+ MCAx35 / MCAx35+ MCAx40 / MCAx40+ MCAx45 / MCAx45+ | Длина плеча 600 750 900 1050 1200 1350 | Длина предплечья 400 500 600 700 800 900 |
| Условия эксплуатации: - нормальная область значений температуры, °C - рабочая область значений температуры, °C - относительная влажность воздуха, %, не более - высота над уровнем моря, м | от 16,7 до 23,3 от 0 до 16,7 и от 23,3 до 50 80 от 0 до 2000 | |
Таблица 4 - Основные технические характеристики лазерных сканеров
| ^~^-^Модель сканера Характеристика | MMDx50 | MMDx100 | MMDx200 | MMCx80 | MMCx160 | LC60Dx |
| Ширина окна сканирования, мм | 50 | 100 | 200 | 80 | 160 | 60 |
| Минимальное расстояние до сканируемой поверхности, мм | 95 | 100 | 110 | 100 | 110 | 95 |
| Г лубина окна сканирования, мм | 50 | 100 | 150 | 100 | 150 | 60 |
| Частота сбора данных (полное поле), Гц | 50 | 60 | 30 | 75 | ||
| Максимальная частота сбора данных, Гц | 150 | 30 | 75 | |||
| Число точек на линии | 1000 | 800 | 1000 | |||
| Температурная компенсация | есть | нет | есть | |||
| Лазерное излучение | 2 класс (в соответствии с ГОСТ Р МЭК 60825-1-2009) | |||||
| Масса, г, не более | 400 | 390 | ||||
| Управление мощностью лазера | Полностью автоматическое - от точки к точке | |||||
| Условия эксплуатации: - нормальная область значений температуры, °C | от 16,7 до 23,3 | от 18,0 до 22,0 | ||||
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений отклонений формы (2о), мкм_______
| N'v Модель \. лазерного \ч^канера Модель машины | MMDx50 | MMDx100 | MMDx200 | MMCx80 | MMCx160 | LC60Dx |
| MCAx20+ | ±42 | ±48 | ±66 | ±56 | ±70 | ±50 |
| MCAx25+ | ±48 | ±54 | ±70 | ±62 | ±74 | ±58 |
| MCAx30+ | ±54 | ±60 | ±78 | ±72 | ±84 | ±64 |
| MCAx35+ | ±72 | ±76 | ±98 | ±90 | ±102 | ±82 |
| MCAx40+ | ±94 | ±96 | ±114 | ±108 | ±118 | ±100 |
| MCAx45+ | ±116 | ±120 | ±136 | ±130 | ±138 | ±124 |
| MCAx20 | ±50 | ±56 | ±74 | ±64 | ±80 | ±58 |
| MCAx25 | ±56 | ±62 | ±78 | ±70 | ±84 | ±66 |
| MCAx30 | ±78 | ±82 | ±100 | ±92 | ±106 | ±86 |
| MCAx35 | ±102 | ±106 | ±128 | ±122 | ±134 | ±114 |
| MCAx40 | ±128 | ±136 | ±154 | ±148 | ±158 | ±142 |
| MCAx45 | ±162 | ±168 | ±190 | ±180 | ±194 | ±174 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус машины методом наклейки.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество |
| 1. Машина координатно-измерительная портативная MCAx или MCAx+ | 1 шт. |
| 2. Лазерный сканер (опционально, модель по требованию заказчика) | 1 шт. |
| 3. Щупы TESA (диаметром 15 мм, 6 мм, 3 мм) | 3 шт. |
| 4. Калибровочная сфера | 1 шт. |
| 5. Калибровочный стандарт длины NIST (только для MCAX+ - по дополнительному заказу) | 1 шт. |
| 6. Противовес Zero-G | 1 шт. |
| 7. Основание | 1 шт. |
| 8. Чехол от пыли | 1 шт. |
| 9. Транспортировочный кейс на колёсиках | 1 шт. |
| 10. USB-ключ-заглушка | 1 шт. |
| 11. Руководство по эксплуатации | 1 экз. |
| 12. Методика поверки | 1 экз. |
осуществляется по документу МП 63864-16 «Машины координатно-измерительные портативные MCAx и MCAx+. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2014 г.
Основные средства поверки:
- прибор для измерений отклонений от круглости Talyrond 450 (Рег. № 38784-08);
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- плита поверочная гранитная 400x400 мм кл.т. 0 по ГОСТ 10905-86.
Допускается применять СИ, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и голографической наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным портативным MCAx и MCAx+
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 42 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
