| Номер в госреестре | 63867-16 |
| Наименование СИ | Источники тока и напряжения эталонные |
| Обозначение типа СИ | ИТНЭ-01В |
| Изготовитель | Акционерное общество "НПЦентр" (АО «НПЦентр»), г. Мытищи, Московская обл. |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники тока и напряжения эталонные ИТНЭ-01В (далее - источники) предназначены для воспроизведения калиброванных значений тока, напряжения, мощности, угла сдвига фаз между током и напряжением, обеспечивают высокоточное воспроизведение напряжения и силы постоянного и переменного тока в широком диапазоне значений частот.
Конструктивно источник выполнен в стандартном приборном корпусе.
Источники рассчитаны на автономное использование и работу в составе автоматизированных стационарных систем и подвижных лабораторий измерительной техники с использованием интерфейсов RS-232C и USB. В источниках автоматизированы основные процессы проведения поверки, включая измерения, обработку сигнала и вывод информации о результатах поверки. Результат поверки (приведенная погрешность прибора в точках поверки и ее знак) выводится на дисплей источника, может быть экспортирован в программное обеспечение на внешнем компьютере или распечатан на принтере в заданной пользователем форме протокола поверки.
Принцип действия источников основан на автоматическом управлении встроенными прецизионными источниками сигналов в двух каналах с заданными частотой, амплитудой, фазой и формой.
По условиям эксплуатации в части климатических воздействий источники относятся к группе 1.1 климатического исполнения «УХЛ» по ГОСТ РВ 20.39.304-98 без предъявлений требований к работе на ходу с диапазоном рабочих температур от 15 до 25 °C и относительной влажностью окружающего воздуха 95% при температуре 30 °C, а в части механических воздействий соответствуют требованиям группы 1.3 ГОСТ РВ 20.39.304 (без предъявления требований работы на ходу).

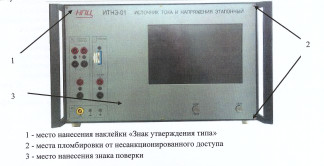

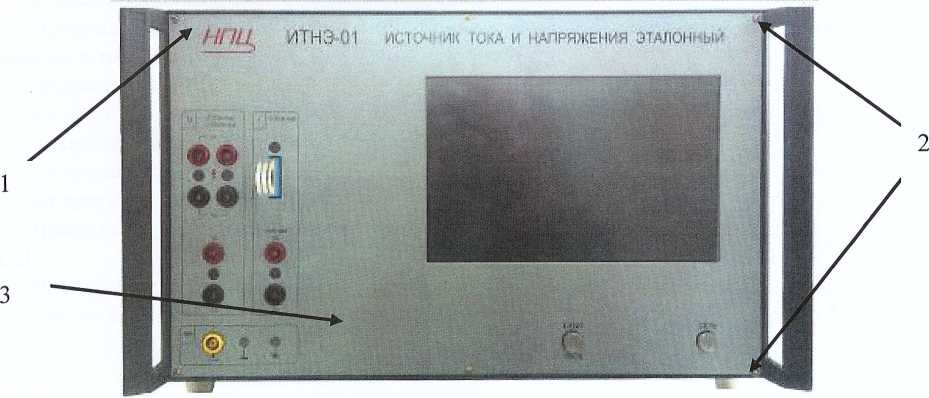

Внешний вид источника с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунке 1.
1 - место нанесения наклейки «Знак утверждения типа»
2 - места пломбировки от несанкционированного доступа
3 - место нанесения знака поверки
Рисунок 1 - Внешний вид источника
Ь^ограммное обеспечение
Метрологически значимая часть программного обеспечения (НО) источника представляет собой специализированное IIO «main.сер», «main.hex» и «sourse.rar».
Идентификационные данные (признаки) метрологически значимой части ИО указаны в таблице I.
Габлица 1
| И денти фи кацион н ые данщяе (признаки) | Значение | ||
| идентификационное наименование 1IO | main.сер | main.hex | sourse.rar |
| номер версии (идентификационный номер)1IO | \ 1.1 | v 1.1 | v 1.1 |
| цифровой идентификатор ПО | B663B4L3A15B83FA74 63FF24I DE8F10E | F8E5EAB740FA3DB80 397С050008В27В8 | 92ADI 5961)5 161)381)1) В4В1 !• 1266FF8B8DF |
| другие идентификационные данные, если имеются | Алгори тм вычисления цифрового идеи гификатора ПО - М1)5 | ||
Метрологически значимая часть ИО источника и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных измерений. Уровень защиты ПО оз непреднамеренных и преднамеренных изменений соответствует уровню защи ты «Средний» по Р 50.2.077 2014.
Диапазон воспроизведения напряжений постоянного тока. В от НО'1 до I 10’.
Пределы допускаемой основной приведенной погрешнос ги воспроизведения напряжений постоянного тока. %:
на пределах: от 1 до 10мВ ±
на пределах: от 12 до 100 мВ ±
на пределах: от 0,12 до 0,8 В ±
на пределах: от I до 1000 В ±
Диапазон воспроизведения силы постоянного тока, А от 110 ? до 0.5-1О’.
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного тока. %:
на пределах: от 0.1 до 8 мА на пределах: от 10 мА до 1 А
± 0.02;
± 0.01;
т 0.02;
± 0.03;
± 0.05.
на пределах: от 1.2 до 10 А
на пределах: от 12 до 25 А
на пределах: от 30 до 50 А
Диапазон воспроизведения эффективных значений напряжений переменного тока, В от I 10 2 до 7.5 -102.
11ределы допускаемой основной приведенной погрешности воспроизведения эффективных значений напряжений переменного тока. (%) приведены в таблице 2.
таблица 2
| Диапазоны верхи их | Диапазон частоi. Гц | ||
| пределов | от 20 до 2500 | от 2500 до 10000 | от 10000 до 20000 |
| 1.0- 8.0 мВ | ± 0.05 | ± 0.1 | ± 0.1 5 |
| 10-80 мВ | ± 0.05 | ± 0.05 | ±0.1 |
| 0.1 -0.8 В | ± 0.03 | ± 0.04 | ± 0.05 |
| 1,0- 750 В | ± 0.02 | ± 0,03 | ± 0.04 |
• Диапазон воспроизведения эффективных значений силы переменного тока. А от 110 1 до 0.5-10".
Пределы допускаемой основной приведенной погрешности воспроизведения силы переменного тока приведены в таблице 3.
от 1 ■ 10 до 5 10*.
воспроизведу'!i и я мощнос ти
±0.03:
Таблица 3
| Диапазоны верхи их пределов | Диапазон час тот. Гц | ||
| от 20 до 2500 | от 2500 до 10000 | о 1 10000 до 20000 | |
| 1,0- 8 мА | ± 0.04 | ± 0.06 | ± 0.1 |
| 10 - 80 мА | ± 0.02 | ± 0.03 | ± 0.05 |
| 100- 800 мА | ± 0.02 | ± 0.03 | ± 0.04 |
| 1,0- 10 А | ± 0.03 | ± 0,04 | ± 0.05 |
| 12 -25 А | ± 0.1 | ± 0,2 | ± 0.2 |
| 30 - 50 А | ± 0.1 | ± 0.2 | - |
Диапазон воспроизведения мощности пос гоянного тока. Вт
1(ределы допускаемой основной приведенной погрешности постоянного тока. %:
на пределах:
по току от 10 мА до 10 А
по напряжению от I до 750 В
на пределах:
по току от 12 до 50 А
по напряжению от 1 до 750 В ± 0.06.
Диапазон воспроизведения мощности переменного тока. ВА от 110 “ до 3.75-104.
Пределы допускаемой основной приведенной погрешности воспроизведения мощности переменного тока при фазовом сдвиге между током и напряжением равном нулю. (%) приведены в таблице 4.
Таблица 4
| Диапазоны верхних пределов | Диапазон частот. 1 ц | ||
| от 20 до 2500 | от 2500 до 10000 | от 10000 до 20000 | |
| 1.0 - 750 В 10 мА - 10 А | ± 0.04 | ± 0.05 | ± 0.08 |
| 1.0 - 750 В 12 - 50 А | । 0.12 ____________________________________________'______ | ± 0.23 | - |
Диапазон воспроизведения угла сдвига фаз между напряжением током. °, от 0 до 360.
Пределы допускаемой основной погрешности установки сдвига фаз (± град.) между напряжением и током в диапазоне частот от 20 Гц до 20 к1 ц в пределах от 0 до 360 приведены в таблице 5.
таблица 5
| Диапазоны верх11их пределов | Диапазон час то г, Гц | ||
| от 20 до 2500 | оз 2500 до 10000 | оз 10000 до 20000 | |
| 1.0 - 750 В 10 мА - 10 А | ± 0.3 | ± 0.5 | ± 1.0 |
| 1,0 - 750 В 12- 50 А | ± 0.5 | J 1.0 | - |
, Пределы допускаемой дополни тельной погрешности воспроизведения напряжения, силы тока, электрической мощности и угла сдвига фаз между напряжением и током, обусловленной изменением температуры на К) °C в рабочем диапазоне температур. не более пределов допускаемой основной погрешности.
Верхние пределы воспроизводимых источником токов и напряжений реализованы для
ряда следующих числовых значений или десятичных кратных и дольных
значений: 1: 1.2; 1.5; 2; 2.5: 3; 4: 5: 6; 7.5; 8.
Источник обеспечивает установку частоты переменного тока с дискретноетью, Гц:
в диапазоне: от 20 до 1000 Гц включительно
в диапазоне: свыше 1000 Гц
Пределы допускаемой о тноси тельной погрешности ус тановки частоты, % ± 0.01.
Коэффициент нелинейных искажений напряжения и силы переменного тока.
%, не более
Время установления напряжения и тока, с. не более
Время установления рабочего режима, ч. не более
Время непрерывной работы, ч. не менее
Параметры питания от сеги переменного тока:
среднеквадратическое значение напряжения. В 220±22;
частота напряжения питания. Гц
коэффициент искажения синусоидальности формы кривой
напряжения. % , не более
Полная мощность, по требляемая от сети переменного тока, ВА. не более:
Габаритные размеры ис точника приведены в таблице 6.
Таблица 6______
Наименование составной части Длинахширинахвысота, мм. не более
без упаковки в укладочном ящике
ИТНЭ-01В~ 460x495x310 ЗоОхбОО^ОО^
Масса источника приведена в таблице 7.
Таблица 7
| Наименование составной части | Масса, кг. не более | |
| без упаковки | в укладочном ящике | |
| ИТНЭ-01В | 20 | 30 |
наносится на титульный лисп эксплуатационной документации типографским способом и на лицевую панель источника в виде наклейки.
В комплект поставки входят:
- источник т ока и напряжения эталонный 1ТП Г ')-()! В - 1 шт.;
- одиночный комплект ЗИП - 1 шт.;
- эксплуатационная документация - I к-г.
осуществляется в соответствии с документом ЦЕКВ 41 1 181.002РЭ «Источник тока и напряжения эталонный ИТНЭ-01В. Руководство по эксплуатации», раздел 8 «Указания по поверке», согласованным начальником ФГБУ «ГНМЦ» Минобороны России в апреле 2015 года и входящим в комплект поставки.
Основные средства поверки:
- вольтметр-калибратор постоянного напряжения В2-43 (Per. № 30362-10): диапазон измерений от 0,1 мкВ до 1000 В, пределы допускаемой погрешности ± 0,001%;
- мультиметр В7-64/1 (Per. № 16688-97): диапазон измерений напряжения постоянного тока от 1 мкВ до 1250 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± (0,004...0.01) %, диапазон измерений силы постоянного тока от 10 мкА до 2 А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± (0,02... 0.03) %;
- измеритель нелинейных искажений С6-11 (Рег.№ 9081-83): диапазон напряжений от 0,1 до 100 В. диапазон измеряемых искажений от 0,03 до 30%;
- катушки электрического сопротивления Р310 (Рег.№ 1162-68): номинальное значение электрического сопротивления от 0,001 Ом, класс точност и 0.01%;
- меры электрического сопротивления РЗОЗО (Рег.№ 8238-18): номинальные значения электрического сопротивления 1, 10. 100. 1000 Ом, класс точности 0,002 %;
- компаратор напряжений РЗООЗ (Per. № 7476-91): класс точности 0.0005;
- трансформатор тока И56М (Per. № 882-68). диапазон номинальных токов от I до 100 А. класс точности 0.05;
- фазометр Ф2-34 (Per. № 9512-84): диапазон частот до 5 МГц, пределы допускаемой погрешности измерений ± 0.1 градус;
- термопреобразовагели переменного тока ПТТЭ (Per. № 6699-78): номинальные значения тока от 0,001 до 0,1 А. диапазон частот от 0,04 до 200 кГц, пределы допускаемой относительной погрешност и измерений ± 0,05 %;
- комплект- поверочный переносной Kill I-1 (Per. № 43750-10): диапазон напряжений от 0,5 до 750 В, диапазон токов от 0,004 до 10 А. диапазон частот от 40 до 20000 Гц, пределы допускаемой погрешнос ти ± 0.01%;
- комплект поверочный переносной Kill 1-2 (Per. № 37355-08): диапазон токов от 15 до 50 А, диапазон частот от 40 до 10000 Гц. пределы допускаемой погрешност и ± 0.001%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится па корпус источника в виде наклейки.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
ГОСТ РВ 20.39.304-98
ГОСТ 8.027-2001 «ГСИ. Государеiвенный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и ЭДС»
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 10‘16 до 30 А»
ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сонротивления»
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»
МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1 000 В в диапазоне часто т от I 1 ОТ до 3 1071 ц»
МИ 1940-88 «ГСИ. Государетвенная поверочная схема для средств измерений силы переменного электрического тока от 1 10s до 25 А в диапазоне частот от 20 до I 1()" Гц»
ЦЕКВ.41 1 181.002ТУ «Источник тока и напряжения эталонный ИTID-01B. Технические условия»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
