| Номер в госреестре | 63868-16 |
| Наименование СИ | Калибраторы-измерители переносные |
| Обозначение типа СИ | КИП-01В |
| Изготовитель | Акционерное общество "НПЦентр" (АО «НПЦентр»), г. Мытищи, Московская обл. |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы-измерители переносные КИИ-01 В (далее - калибраторы) предназначены для воспроизведения калиброванных значений тока. напряжения, мощности, угла сдвига фаз между Током и напряжением, обеспечивают высокоточное воспроизведение напряжения и силы постоянного и переменного тока в широком диапазоне значений частот. Они также являются автоматизированным средством поверки широкого класса электроизмерительных приборов, включая амперметры, вольтметры, измерители мощности (ваттметры, варметры), измерители коэффициента мощности (фазометры) и другие.
Конетруктивно калибратор состои т из двух функционально законченных приборов КИI1-01В и КИП-0113/1 вмонтированных в герметичные ударопрочные пластиковые кейсы. В зависимости от комплектации калибраторы выпускаются в грех вариан тах исполнения:
вариант А - «Калибратор-измеритель переносной КИ11-01 В (КИ1 1-01 В/1)»;
вариант Б - «Калибратор-измеритель переносной КИП-01 В»;
вариант В - «Калибра тор-измери гель переносной КИ11-01 В/1».
Калибраторы рассчитаны на автономное использование и работу в составе автоматизированных стационарных систем и подвижных лабораторий измерительной техники с использованием интерфейсов RS-232C и USB. а гак же на использование непосредственно на месте эксплуатации поверяемых приборов. В калибраторах автоматизированы основные процессы проведения поверки, включая измерения, обработку сигнала и вывод информации о результатах поверки. Результат поверки (приведенная погрешность прибора в точках поверки и ее знак) выводится на дисплей источника, может быть экспортирован в программное обеспечение на внешнем компьютере или распечатан па принтере в заданной пользователем форме протокола поверки.
Принцип действия калибраторов основан па автоматическом управлении встроенными прецизионными источниками сигналов в двух каналах с заданными частотой, амплитудой, фазой и формой. Калибратор-измеритель переносной КИП-01 В/1 имеет каналы измерения и воспроизведения работающие одновременно и независимо друг от друга и имеет встроенное а вто н о м и о е п и' г а и и е.
По условиям эксплуатации в части климатических воздействий калибраторы относятся к группе 1.1 климатического исполнения «УХЛ» по ГОС! РВ 20.39.304-98 без предъявлений требований к работе на ходу с диапазоном рабочих температур от 15 до 25 С и относительной влажностью окружающего воздуха 95% при температуре 30 “С, а в части механических воздействий соответствуют требованиям группы 1.3 ГОСТ РВ 20.39.304 (без предъявления требований работы на ходу).
Внешний вид калибраторов КИП-01 В и КИП-01 В/1 с указанием мест пломбировки от несанкционированного доступа и нанесения знака утверждения типа приведены на рисунках 1 - 2.
1- место нанесения знака утверждения типа
2 - места пломбировки от несанкционированного доступа

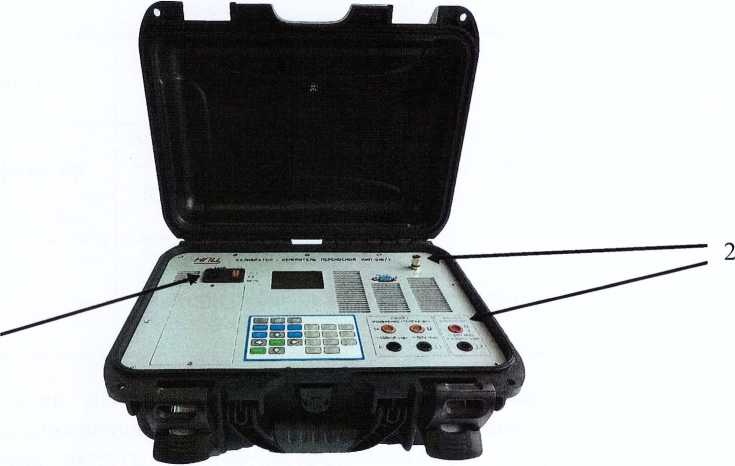

Рисунок 1 - Внешний вид калибратора КИП-01 В
1 - место нанесения знака утверждения типа
2 - места пломбировки от несанкционированного доступа
Рисунок 2 - Внешний вид калибратора КИП-01 В/1
Метрологически значимая часть программною обеспечения (ПО) калибратора представляет собой специализированное ПО «Encoder driver.hex», и «Encoder driver.rar» для КИП-01 B/I и «main.eep». «main.hex», и «sourse.rar» для КИ11-01 В.
Идентификационные данные (признаки) метрологически значимой части 110 указаны в табл и l ie 1,2.
Таблица 1.
| Идентификационные данные (признаки) | Значение | Значение |
| идентификационное наименование ПО | Encoder driver.hex | Encoder driver.rar |
| номер версии (идеитифи кацион г г ый номер) ПО | vl.l | vl.l |
| цифровой идентификагор ПО | 4E721 120F0A0319E774C31532 B1BECE3 | 0 С1 ■'2 0 3 С 7 В12 Е1 •'43 2 5 Г' А Е Е С 7 77F604A45 |
| другие идентификационные данные, если имеются | Алгоритм вычисления цифрового идеигификатора НО - MD5 | |
Таблица 2
| Идентификационные данные (признаки) | Значение | Значение | Значение |
| идентификационное наименование ПО | main.eep | main, hex | sourse.rar |
| номер версии (идентификационный номер) ПО | vl.l | vl.l | vl.l |
| цифровой идентификатор ПО | В663В413А1 5E83FA7463 FF241DE8F1 0Е | F8E5EAB740FA3DB803 97С050008В27В8 | 92AD1 596D516E38DD B4B1F166FF8B8DF |
| другие идентификационные данные, если имеются | Алгоритм вг | гчисления цифрового идеи | гификатора ПО - MD5 |
Метрологически значимая часть ПО КИП-01 В и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных измерений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» по Р 50.2.077-2014.
Диапазон воспроизведения напряжений постоянного тока, В
КИП-01 В от 1-10 5 до 250;
КИП-01 В/1 от 1-10 'до 50.
Пределы допускаемой основной приведенной погрешности воспроизведения напряжений постоянного тока. %: ± 0,1.
Диапазон воспроизведения силы постоянного тока, А
КИП-01 В от 110 6 до 5;
КИП-01В/1 от 110 5 до 0,1.
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного тока, %: ±0.1.
Диапазон воспроизведения эффективных значений напряжений переменного тока, В (только КИ11-01 В) от 1 10 5 до 2.5 102.
Пределы допускаемой основной приведенной погрешности воспроизведения эффективных значений напряжений переменного тока. (%) приведены в таблице 3.
Таблица 3
| Диапазоны верхних пределов | Диапазон частот, Гц | ||
| от 20 до 2500 | от 2500 до 10000 | от 10000 до 20000 | |
| 0,1 -0.8 мВ | ±0,2 | ± 0,3 | ± 0.4 |
| 1.0-8,0 мВ | ±0,1 | ± 0,2 | ± 0.3 |
| 10-80 мВ | ± 0.1 | ± 0,1 | ±0,2 |
| 0,1 - 0,8 В | ± 0,1 | ± 0,1 | ± 0,1 |
| 1,0 - 250 В | ±0,1 | ± 0.1 | ±0,1 |
Диапазон воспроизведения эффективных значений силы переменного тока. А (только КИП-01 В) от Г 10 " до 5.
Пределы допускаемой основной приведенной погрешности воспроизведения силы переменного тока приведены в таблице 4.
Таблица 4
| Диапазоны верхних пределов | Диапазон частот, Гц | ||
| от 20 до 2500 | от 2500 до 10000 | от 10000 до 20000 | |
| 0,1 -0,8 мА | ±0.1 | ± 0.2 | ± 0.3 |
| 1,0-8 мА | ±0.1 | ± 0.1 | ± 0.2 |
| 10 мА - 5 А | ± 0.1 | ± 0.1 | ± 0,1 |
Диапазон воспроизведения мощности постоянного тока. Вт
(только КИП-01 В) от Г 10 2 до 1250.
Пределы допускаемой основной приведенной погрешности воспроизведения мощности постоянного тока. %: ± 0.03.
Диапазон воспроизведения мощности переменного тока, ВА
(только КИ11-01 В) от 1 ■ 10'2 до 1250.
Пределы допускаемой основной приведенной погрешности воспроизведения мощности переменного тока при фазовом сдвиге между током и напряжением равном нулю, (%) приведены в таблице 5.
Таблица 5
| Диапазоны верхних пределов | Диапазон частот. Гц | ||
| от 20 до 2500 | от 2500 до 10000 | от 10000 до 20000 | |
| 1,0-250 В 10 мА - 5 А | ± 0.04 | | 0.05 | ± 0.08 |
Диапазон воспроизведения угла сдвига фаз между напряжением током, °, (только КИП-01 В) от 0 до 360.
Пределы допускаемой основной погрешности установки сдвига фаз (± град.) между напряжением и током в диапазоне частот от 20 Гц до 20 кГц в пределах от 0 до 360 приведены в таблице 6.
Таблица 6
| Диапазоны верхних пределов | Диапазон частот. I ц | ||
| от 20 до 2500 | о т 2500 до 10000 | от 10000 до 20000 | |
| 1,0-250 В 10 мА - 5 А | ± 0.3 | i 0,5 | ± 1,0 |
Диапазон измерения напряжений постоянного тока. В
(толькоКИП-01 В/1) от 10” до 50.
Пределы допускаемой основной приведенной погрешности измерения напряжений постоянного тока, %: ± 0,1.
Диапазон измерения силы постоянного тока, Л
(только КИП-01 В/1) от I I О' 4 до 0.1.
Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока. %: ±0,1.
Верхние пределы воспроизводимых источником токов и напряжений реализованы для ряда следующих числовых значений или десятичных кратных и дольных значений: 1: 1.2; 1.5; 2; 2,5; 3; 4; 5; 6: 7.5; 8.
Калибратор (только КИП-01 В) обеспечивает установку частоты переменного тока с дискретностью, 1 ц:
в диапазоне: от 20 до 1000 Гц включительно
в диапазоне: свыше 1000 Гц
Пределы допускаемой относительной погрешности установки частоты, % ± 0,01.
Коэффициент нелинейных искажений напряжения и силы переменного тока, %, не более
Время установления напряжения и тока, с, не более
Время установления рабочего режима, ч, не более
Время непрерывной работы, ч. не менее
Параметры питания от сеги переменного тока:
среднеквадратическое значение напряжения. В 220±22;
частота напряжения питания, Гц
коэффициент искажения синусоидальности формы кривой
напряжения, % , не более
КИП-01 В/1 может питаться от ис точника постоянного тока. В
Полная мощность, потребляемая от сети переменного тока. ВА, не более:
Габаритные размеры калибраторов приведены в таблице 7.
Таблица 7
| Наименование составной части | Длинахширинахвысота, мм. не более | |
| без упаковки | в укладочном ящике | |
| КИП-01 В | 490x390x310 | 490x390x310 |
| КИП-01 В/1 | 395x310x175 | 395x310x175 |
Масса калибраторов приведена в таблице 8.
Таблица 8
| Наименование составной части | Масса, кг, не более | |
| без упаковки | в укладочном ящике | |
| КИП-01 В | 15 | 15 |
| КИП-01 В/1 | 5,5 | 5,5 |
наносится .на титульный лист эксплуатационной документации типографским способом и на лицевую панель калибратора в виде наклейки.
В комплект поставки входят:
- калибратор-измеритель переносной КИП-01 В 1 шт. и (или) калибратор-измеритель переносной КИП-01 В/1 1 шт. (в зависимости от варианта поставки);
- одиночный комплект ЗИИ 1 шт.;
- эксплуатационная документация 1 к-г.
осуществляется по документу ЦЕКВ 41 1181.004РЭ «Калибратор-измеритель переносной КИПОЮ. Руководство по эксплуатации», раздел 8 «Указания по поверке», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28 мая 2015 г.
Основные средства поверки:
- вольтметр-калибратор постоянного напряжения В2-43 (Pei . № 30362-10): диапазон измерений от 0.1мкВ до 1000 В, пределы допускаемой погрешности ± 0.001%;
- мультиметр В7-64/1 (Per. № 16688-97): диапазон измерений напряжения постоянного тока от 1 мкВ до 1250 В. пределы допускаемой относи тельной погрешности измерений напряжения постоянного тока ± (0,004...0.01) %, диапазон измерений силы постоянного тока от 10 мкА до 2 А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± (0.02...0,03) %;
- измеритель нелинейных искажений С6-1 1 (Рсг.№ 9081-83): диапазон напряжений от 0.1 до 100 В, диапазон измеряемых искажений от 0.03 до 30%:
- катушки электрического сопротивления Р310 (Рег.№ 1162-68): номинальное значение электрического сопротивления от 0,001 Ом. класс точности 0.01%;
- меры электрического сопротивления Р3030 (Рег.№ 8238-1 8): номинальные значения электрического сопротивления 1, 10, 100, 1000 Ом, класс точности 0,002 %;
- компаратор напряжений РЗООЗ (Per. № 7476-91): класс точности 0,0005;
- трансформатор тока И56М (Per. № 882-68). диапазон номинальных токов от 1 до 100 А, класс точности 0,05;
- фазометр Ф2-34 (Per. № 9512-84): диапазон частот до 5 МГц, пределы допускаемой погрешности измерений ± 0.1 градус;
- термопреобразователи переменного тока ПТТЭ (Per. № 6699-78): номинальные значения тока от 0,001 до 0.1 А, диапазон частот от 0.04 до 200 кГц. пределы допускаемой относительной погрешности измерений ± 0,05 %;
- комплект поверочный переносной КГП 1-1(Рег. № 43750-10): диапазон напряжений от 0,5 до 750 В, диапазон токов от 0,004 до 10 А. диапазон частот от 40 до 20000 Гц. пределы допускаемой погрешности ± 0.01%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус калибраторов в виде наклейки и/или в свидетельство о поверке в виде описка клейма.
приведены в эксплуатационном документе.
ГОСТ РВ 20.39.304-98
ГОСТ 8.027-2001 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного элект рического напряжения и ЭДС»
МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне часто г от I 10 2 до 3 10ч Гн»
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10’16 до 30 А»
МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 10 х до 25 А в диапазоне частот от 20 до 1 !(/’ Гц»
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления»
ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты»
ЦЕКВ.411181.004ТУ «Калибратор-измеритель переносной КИ11-01В. Технические условия»
