Компараторы фазовые многоканальные Ч7-315, 63875-16

Назначение

Компараторы фазовые многоканальные 47-315 (далее - компараторы) предназначены для измерений относительной разности и нестабильности частоты группы синусоидальных сигналов с номинальными значениями частот 5, 10 и 100 МГц.

Описание

Конструктивно компаратор выполнены в виде моноблока в металлическом корпусе. Функционально компаратор состоит из восьми идентичных модулей компараторов частотнофазовых, процессора (устройства обработки данных), модуля питания и индикатора работы каналов.

Принцип действия компараторов основан на умножении временных флуктуаций входных сигналов за счет преобразования к низкой промежуточной частоте с последующим измерением их измерителем интервалов времени.

Каждый модуль компаратора частотно-фазового (измерительный канал) имеет два равнозначных входа исследуемых сигналов. Также компаратор имеет интерфейсные разъемы RS-232, USB и LAN для подключения ПЭВМ или локальной вычислительной сети и разъемы для подключения питающей сети переменного тока напряжением 220 В и источника питания постоянного тока напряжением от 22 В до 30 В.

Компаратор имеет два режима работы - одноканальный и двухканальный.

Одноканальный режим измерений соответствует методике, когда при любом количестве каналов (от одного до восьми), для каждого из каналов в измерениях участвуют два сигнала - исследуемый и опорный. Для каждого из каналов измерительной программой рассчитывается относительная разность частот и суммарная нестабильность частоты исследуемого и опорного сигналов. При этом измеряемые оценки нестабильности представляют суммарную нестабильность исследуемого и опорного сигналов, а также измерительного канала.

Двухканальный режим работы подразделяется на:

режим двухканальных измерений методом «двух генераторов», когда производится одновременное измерение одной и той же пары сигналов на двух каналах компаратора. При этом появляется резервирование результатов измерений и, за счет кросскорреляционной обработки, снижается погрешность измерения, вносимая каналами. Кроме того, одновременно с выводом результатов измерений рассчитывается и оценка нестабильности, вносимой шумами каналов;

.режим двухканальных измерений методом «трех генераторов», когда в измерениях в паре каналов участвуют три сигнала. Один из сигналов подклЕочается к одному входу каждого из каналов, второй сигнал подключен только к одному входу одного из пары используемых каналов, соответственно третий сигнал подключен к одному входу другого канала. Преимуществом этого режима является то, что после окончания измерений получаются оценки разности и нестабильности частоты всех трех парных комбинаций сигналов и, кроме того, расчетные оценки нестабильности частоты каждого сигнала в отдельности. Для сигнала, подключенного к входам обоих каналов, поЕфешность измерения может быть значительно ниже нестабильности частоты, вносимой измерительными каналами.

По условиям эксплуатации компараторы относятся к группе 1.1 климатического исполнения УХЛ ГОСТ РВ 20.39.304-98 с диапазоном рабочих температур от 5 °C до 40 °C.

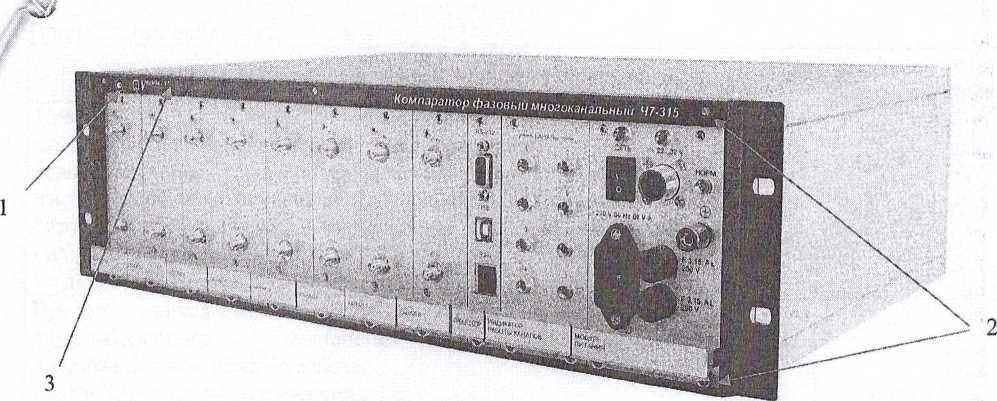

Внешний вид компаратора, места нанесения наклейки «знак утверждения типа» и знака поверки, а также схема пломбировки компаратора от несанкционированного доступа приведены на рисунке 1.

1 - Место нанесения наклейки «знак утверждения типа»

2 - Место пломбировки от несанкционированного доступа

3 - Место знака поверки

Рисунок 1 - Внешний вид компаратора

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) компараторе представляет собой файл CH7-315.exe, Analyser.exe. ПО предназначено для обработки данны: измерений относительной разности и нестабильности частоты синусоидальных сигналоЕ автоматическое сохранение данных измерений, отображения результатов измерений ] управления работой компаратора.

Идентификационные данные (признаки) метрологически значимой части ПО указаны таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровнь защиты «Низкий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2

/

1Iродолжение таблицы 2

Знак утверждения тина

наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель компаратора методом наклейки.

Комплектность

Комплект поставки компаратора включает:

- компаратор фазовый многоканальный 47-315 - 1 шт.;

- комплект ЗИП-0 - 1 шт.;

- эксплуатационная документация - 1 к-т;

- диск ПО - 1 шт.

Поверка

осуществляется в соответствии с документом ЯКУР.411146.033РЭ «Компаратор фазовый многоканальный 47-315. Руководство по эксплуатации», Приложение А «Компаратор фазовый многоканальный 47-315. Методика поверки. ЯКУР.411146.ОЗЗМП», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 29 мая 2015 года.

Основное средство поверки:

- стандарт частоты и времени водородный 41-76А (per. № 23671-14): номинальное значение частоты выходных сигналов 1 Гц и 5 МГц, пределы допускаемой относительной погрешности по частоте ±1,5'10“12, предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты выходного сигнала 5 МГц при ти= 1 с - 1,5'10'12, при ти= 100 с - 2,0'10'13, при тн= 1 ч - 3,0Т0‘14, при ти= 1 сут - 1,0'10‘14, где т„ - интервал времени измерений.

Сведения о методах измерений

ЯКУР.411146.ОЗЗРЭ «Компаратор фазовый многоканальный 47-315. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.129-2013 «ГСП. Государственная поверочная схема для средств измерений времени и частоты».

ЯКУР.411146.ОЗЗТУ «Компаратор фазовый многоканальный 47-315. Технические условия».
