Контроллер обмена информацией измерительный КОИ, 63894-16

Назначение

Контроллер обмена информацией измерительный КОИ (далее - КОИ) предназначен для измерений электрического сопротивления.

Описание

КОИ входит в состав системы измерения утечки герметичного ограждения, которая служит для испытаний защитной оболочки на прочность и герметичность «абсолютным методом» в соответствии с НП-010-98 «Правила устройства и эксплуатации локализующих систем безопасности атомных станций».

КОИ представляет собой устройство, выполненное в виде металлического шкафа настенного крепления.

Принцип действия заключается в измерении электрического сопротивления постоянному току 104 термопреобразователей сопротивления по четырёхпроводной схеме подключения с последующим преобразованием измеренного значения в цифровой код.

Имеется также возможность подключения датчиков других величин (давления, влажности воздуха), имеющих цифровой выход, при этом КОИ передаёт на выход, принятую информацию от этих датчиков без её обработки и преобразования. Информация от датчиков избыточного давления-разрежения передаётся через HART- модем по HART протоколу, от датчика барометрического давления по интерфейсу RS-232, а от датчиков влажности воздуха по интерфейсу RS-485. Количество подключаемых датчиков для передачи информации в цифровом виде:

-    три датчика избыточного давления-разрежения;

-    восемь датчиков влажности воздуха;

-    один датчик барометрического давления.

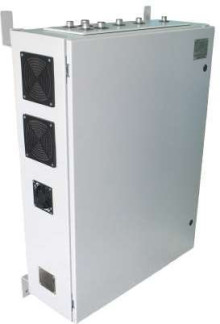

Фотография внешнего вида КОИ представлена на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) включает в себя:

-    ПО верхнего уровня;

-    встроенное ПО.

ПО верхнего уровня предназначено для поверки КОИ, устанавливается в ПЭВМ с компакт диска и обеспечивает:

-    обмен информацией между ПЭВМ и КОИ;

-    настройку каналов измерения;

-    визуализацию и сохранение полученных данных по результатам измерений;

-    определение погрешности измерительных каналов КОИ;

-    анализ результатов поверки;

-    формирование отчётов по результатам поверки.

Встроенное ПО обеспечивает:

-    настройку измерительных каналов;

-    приём данных с внешних датчиков;

-    сохранение полученных результатов измерений во внутренней памяти КОИ;

-    передачу полученных результатов измерений в ПЭВМ по её запросу.

Встроенное ПО не имеет пользовательского интерфейса и работает только по командам программы верхнего уровня из ПЭВМ.

Всё ПО является метрологически значимым.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблицах 1 и 2.

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Технические характеристики

Диапазон измерений электрического сопротивления, Ом    от 100 до 138

Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления, Ом    ±0,055

Пределы допускаемой дополнительной абсолютной погрешности измерений электрического сопротивления, вызванной отклонением температуры окружающей среды от нормальной, Ом    ±0,055 Количество измерительных каналов электрического сопротивления, шт. 104 КОИ обеспечивает:

-    выдачу напряжения питания постоянного тока на внешние датчики давления (24,0 ± 1,2) В, при силе тока не менее 75 мА;

-    выдачу по двум каналам напряжений питания постоянного тока на внешние датчики влажности воздуха (12,0 ± 0,6) В, при силе тока не менее 80 мА.

Напряжение питания переменного тока, В    от 187 до 242

Частота напряжения питания, Гц    от 49 до 51

Потребляемая мощность, В-А, не более    150

Электрическое сопротивление изоляции для цепей питания 220 В при испытательном постоянном напряжении 500 В:

-    в нормальных климатических условиях, МОм, не менее    40

-    при повышенной температуре плюс 35 °С, МОм, не менее    10 Габаритные размеры, мм, не более 265*620*885 Масса, кг, не более 55 Степень защиты IP20 по ГОСТ 14254-96.

Нормальные условия:

-    температура окружающего воздуха, °С    от плюс 15 до плюс 25

-    относительная влажность воздуха при температуре 25 °С, %    до 80

-    атмосферное давление, кПа (мм рт. ст.)    от 84 до 106 (от 630 до 795) Рабочие условия применения:

-    температура окружающего воздуха, °С

от плюс 10 до плюс 35 С, %    до 80

от 84 до 106,7 (от 630 до 800)

-    относительная влажность воздуха при температуре 25

-    атмосферное давление, кПа (мм рт. ст.)

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и формуляра типографским способом, а также рядом с шильдиком, закреплённым на боковой стенке КОИ несмывающейся краской.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу АМЦ3.058.028 МП «Контроллер обмена информацией измерительный КОИ. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 14 декабря 2015 г. Перечень эталонов, применяемых при поверке:

- магазин сопротивлений измерительный Р327 (№ 3297-72 в Госреестре СИ ФИФ). Диапазон сопротивлений от 0,1 до 99 999,9 Ом, класс точности 0,01/1,5^ 10-6.

Знак поверки в виде оттиска клейма наносится несмывающейся краской рядом с шиль-диком, закреплённым на боковой стенке КОИ.

Сведения о методах измерений

Методика измерений приведена в разделе 3 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к контроллеру обмена информацией измерительному КОИ

1    ГОСТ Р 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

2    ТУ 4343-116-04671464-06 Контроллер обмена информацией измерительный КОИ АМЦ3.058.028. Технические условия.
