| Номер в госреестре | 63896-16 |
| Наименование СИ | Установки поверочные мобильные эстакады автоматизированного тактового налива нефтепродуктов |
| Обозначение типа СИ | CBPm |
| Изготовитель | "ETP GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные мобильные эстакады автоматизированного тактового налива нефтепродуктов CBPm предназначены для хранения и передачи единиц массового расхода и массы протекающей жидкости.
Принцип действия установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm основан на прямом методе динамических измерений массового расхода и массы протекающей жидкости.
В состав каждой из установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm входят: счетчик-расходомер массовый Micro Motion, модификация CMF, модель CMFHC2 с преобразователем 2700 (Госреестр № 45115-10); преобразователь давления измерительный VEGABAR, модель 53 (Госреестр № 47784-11); термопреобразователь сопротивления платиновый серии 65 (Госреестр № 22257-11); комплекс измерительно-вычислительный DohSys BCU (Госреестр № 61389-15).
Конструктивно установки поверочные мобильные эстакады автоматизированного тактового налива нефтепродуктов CBPm представляют собой трубную обвязку с установленными средствами измерениями, жестко закрепленную на металлической раме. Комплекс измерительно-вычислительный DohSys BCU во взрывобезопасном исполнении установлен в обогреваемом шкафу на металлической раме установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm.
Установки поверочные мобильные эстакады автоматизированного тактового налива нефтепродуктов CBPm выполняют следующие функции: измерение массового расхода и массы рабочей жидкости; определение метрологических характеристик поверяемого счетчика-расходомера массового; формирование, отображение и печать протоколов поверки и контроля метрологических характеристик поверяемого счетчика-расходомера массового; создание и ведение архивов протоколов поверки и контроля метрологических характеристик поверяемого счетчика-расходомера массового; создание и ведение журналов событий формирование, отображение и печать текущих отчетов.
Общий вид установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm приведен на рисунке 1.
Рисунок 1 - Общий вид установок поверочных мобильных эстакады автоматизированного
тактового налива нефтепродуктов CBPm
Пломбирование фланцевых соединений счетчика-расходомера массового Micro Motion осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия шпилек фланцевых соединений. Пломбирование комплекса измерительновычислительного DohSys BCU и вторичного преобразователя счетчика-расходомера массового Micro Motion осуществляется нанесением поверительного клейма давлением на пломбах из пломбирующей мастики в чашечке винта крепления на корпусе средств измерений.

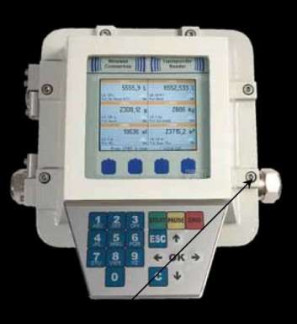

Места пломбирования установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm приведены на рисунке 2.
является встроенным. Программное обеспечение реализовано в комплексах измерительновычислительных DohSys BCU. Комплексы измерительно-вычислительные DohSys BCU предназначены для измерения и преобразования параметров входных электрических сигналов, поступающих от измерительных преобразователей, в значения величин при определении и контроле метрологических характеристик поверяемого счетчика расходомера массового с помощью установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm, при определении массового расхода и массы жидкости, для создания и ведения архивов учетной информации, протоколов поверки, их отображения и вывода на печать.
Идентификационные данные программного обеспечения установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm приведены в таблицах 1 - 4.
Таблица 1 - Идентификационные данные установки поверочной мобильной эстакады автоматизированного тактового налива нефтепродуктов CBPm. Коммуникационный модуль
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Module type 2 |
| Номер версии (идентификационный номер ПО) | 2.02 |
| Цифровой идентификатор ПО | 704С |
| Цифровой идентификатор конфигурации ПО | CRC-16 |
Таблица 2 - Идентификационные данные установки поверочной мобильной эстакады автоматизированного тактового налива нефтепродуктов CBPm. Измерительный модуль_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Module type 3 |
| Номер версии (идентификационный номер ПО) | 5.00 |
| Цифровой идентификатор ПО | 1F42 |
| Цифровой идентификатор конфигурации ПО | CRC-16 |
Таблица 3 - Идентификационные данные установки поверочной мобильной эстакады автоматизированного тактового налива нефтепродуктов CBPm. Модуль памяти_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Memory unit |
| Номер версии (идентификационный номер ПО) | 1.01 |
| Цифровой идентификатор ПО | 3B73 |
| Цифровой идентификатор конфигурации ПО | CRC-16 |
Таблица 4 - Идентификационные данные установки поверочной мобильной эстакады автоматизированного тактового налива нефтепродуктов CBPm. Графический модуль_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Display unit |
| Номер версии (идентификационный номер ПО) | 1.624 |
| Цифровой идентификатор ПО | A95E |
| Цифровой идентификатор конфигурации ПО | CRC-16 |
Идентификация программного обеспечения установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm осуществляется путем отображения на экране комплекса измерительно-вычислительного DohSys BCU структуры идентификационных данных. Часть этой структуры представляет собой хэш-сумму (контрольную сумму).
Программное обеспечение установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров, путем введения логина и пароля, ведения доступного только для чтения журнала событий. Доступ к метрологически значимой части программного обеспечения установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования. Шкафы, в которых установлены комплексы измерительно-вычислительные DohSys BCU, опечатаны. Программное обеспечение установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm имеет уровень защиты «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики для каждой из установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm представлены в таблице 5.
| Наименование | Показатель |
| Диапазон расхода, т/ч | от 60 до 600 |
| Номинальный диаметр счетчика-расходомера массового Micro Motion | DN 200 |
| Пределы допускаемой относительной погрешности при измерении массового расхода и массы, % | ±0,1 |
| Измеряемая среда | Бензин Premium Euro 95 по ГОСТ Р 51866-2002 Бензин Super Euro 98 по ГОСТ Р 51866-2002 Летний Дизель Dt-0.2-62 по ГОСТ 305-82 Зимний Дизель Dt 3-0,35 по ГОСТ 305-82 Авиационный керосин ТС-1 по ГОСТ 10227-86 Авиационное топливо для газотурбинных двигателей «ДЖЕТ А-1» по ГОСТ Р 52050-2006 |
| Параметры измеряемой среды: - рабочее избыточное давления, МПа - температура, °С | от 0,3 до 0,8 от -30 до +40 |
| Параметры электропитания: - напряжение переменного тока, В а) силовое оборудование б) технические средства - частота, Гц | 380 (+10 %, -15 %) 220 (+10 %, -15 %) 50±1 |
| Потребляемая мощность, В • А, не более | 350 |
| Г абаритные размеры, мм, не более | 2200x3300x2175 |
| Масса, кг, не более | 800 |
| Условия эксплуатации: - температура окружающей среды в месте установки средств измерений, °С - температура окружающей среды в обогреваемом шкафу, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +55 от +15 до +35 от 30 до 80 от 84 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку, закрепленную на металлической раме установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm методом шелкографии и в верхнюю часть по центру титульного листа паспорта типографским способом.
Комплектность установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm представлена в таблице 6
Таблица 6 - Комплектность установки поверочной мобильной эстакады автоматизированного тактового налива нефтепродуктов CBPm_
| Наименование | Количество |
| Установка поверочная мобильная эстакады автоматизированного тактового налива нефтепродуктов CBPm | 1 экз. |
| Установка поверочная мобильная эстакады автоматизированного тактового налива нефтепродуктов CBPm. Паспорт | 1 экз. |
| МП 0374-1-2015 «Инструкция. ГСИ. Установки поверочные мобильные эстакады автоматизированного тактового налива нефтепродуктов CBPm. Методика поверки» | 1 экз. |
| Установки поверочные мобильные эстакады автоматизированного тактового налива нефтепродуктов CBPm. Руководство по эксплуатации | 1 экз. |
осуществляется по документу МП 0374-1-2015 «Инструкция. ГСИ. Установки поверочные мобильные эстакады автоматизированного тактового налива нефтепродуктов CBPm. Методика поверки», утвержденному ФГУП «ВНИИР» 16 декабря 2015 г.
Средства поверки:
- государственный первичный эталон единиц массового и объёмного расходов жидкости ГЭТ 63-2013;
- рабочий эталон единицы силы постоянного электрического тока 1 разряда в диапазоне значений от 4 до 20 мА по ГОСТ 8.022-91;
- калибратор многофункциональный модели MCX-R, диапазон воспроизведения сопротивления от 1 до 4000 Ом, точность ±0,04% показаний, но не менее ±30 мОм, диапазон воспроизведения последовательности импульсов от 0 до 9999999 имп.
Знак поверки наносится на свидетельство о поверке установок поверочных мобильных эстакады автоматизированного тактового налива нефтепродуктов CBPm, а так же на пломбы, установленные в соответствии с рисунком 2.
Методика измерений приведена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установкам поверочным мобильным эстакады автоматизированного тактового налива нефтепродуктов CBPm
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация ETP GmbH (Германия)
