Хромато-масс-спектрометры газовые EVOQ GC-TQ, 63898-16

Назначение

Хромато-масс-спектрометры газовые EVOQ GC-TQ предназначены для измерения содержания органических и неорганических веществ в различных средах в соответствии со стандартизованными и аттестованными методиками (методами) измерений.

Описание

Принцип действия хромато-масс-спектрометров EVOQ GC-TQ основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от ионов компонента с помощью масс-спектрометрического детектора (масс-спектрометра).

Хромато-масс-спектрометры представляют собой автоматизированные измерительные системы, состоящие из газового хроматографа, квадрупольного масс-спектрометра и персональной ЭВМ.

Хромато-масс-спектрометр состоит из газового хроматографа, включающего узел ввода проб, термостат для разделительных колонок и блока масс-спектрометрического детектора (масс-спектрометра). Масс-спектрометр включает в себя блок ионизации, блок насосов (форва-куумные и турбомолекулярные), последовательно соединенные квадрупольные масс-анализаторы с ячейкой соударений и регистрирующий ионы детектор на основе электронного умножителя. Масс-спектрометр может быть оснащен разными типами сменных ионных источников: источником ионов, работающим в режиме электронной ионизации и источником ионов, работающим в режиме химической ионизации с регистрацией положительных и отрицательных ионов.

Конструктивно хромато-масс-спектрометр газовый выполнен в виде системы из двух самостоятельных блоков (хроматографа газового и масс-спектрометра), устанавливаемых на лабораторный стол. Пломбирование не предусмотрено.

В состав хромато-масс-спектрометра могут входить газовые хроматографы 436-GC или 456-GC производства компании Bruker Daltonik GmbH.

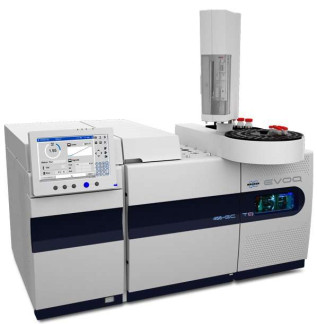

Внешний вид хромато-масс-спектрометров приведен на рисунке 1.

Программное обеспечение

Хромато-масс-спектрометры оснащены автономным ПО System Control и MS Data Review (работающим в оболочке MS Workstation 8.2) которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные. Идентификационные данные приведены в таблице 1.

Таблица 1

К метрологически значимой части ПО System Control относится файл Chemis32ui.exe. Метрологически значимая часть ПО выполняет следующие функции:

■    управление прибором;

■    настройка режимов работы прибора;

■    получение хроматограмм;

■    проведение диагностических проверок прибора и отдельных его блоков.

К метрологически значимой части ПО MS Data Review относится файл Msdr5.exe. Метрологически значимая часть ПО выполняет следующие функции:

■    обработка и хранение результатов измерений;

■    построение градуировочных графиков.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Метрологические и технические характеристики, включая показатели точности представлены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правую боковую панель корпуса хромато-масс-спектрометра в виде наклейки.

Комплектность

определяется заказом и отражается в спецификации; основной комплект включает:

-    масс-спектрометр;

-    хроматограф газовый;

-    руководство по эксплуатации;

-    методику поверки МП-242-1978-2015.

Поверка

осуществляется по документу МП-242-1978-2015 «Хромато-масс-спектрометры газовые EVOQ GC-TQ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 25.12.2015 г.

Основные средства поверки: Стандартный образец состава гексахлорбензола ГСО 9106-2008, массовая доля гексахлорбензола не менее 99 %.

Сведения о методах измерений

приведены в документе «Хромато-масс-спектрометры газовые EVOQ GC-TQ. Руководство по эксплуатации. 2015 г.».

Нормативные и технические документы, устанавливающие требования к хромато-масс-спектрометрам газовым EVOQ GC-TQ

Техническая документация изготовителя.
