Трансформаторы напряжения JSQXH1-110, 63900-16

Назначение

Трансформаторы напряжения JSQXH1-110 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в сетях 110 кВ в КРУЭ с элегазовой изоляцией.

Описание

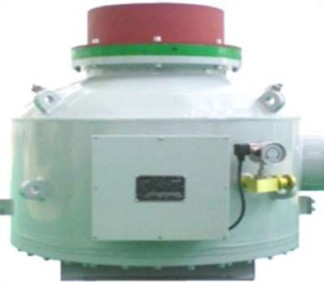

Трансформаторы напряжения JSQXH1-110, являются трехфазными электромагнитными трансформаторами с элегазовой изоляцией. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток. Общий вид показан на рис.1. Каждый из трех блоков трансформатора имеет одну первичную обмотку и до трех вторичных обмоток - измерительных и/или защитных. Первичные обмотки вводятся в бак через изоляционную перегородку из литой эпоксидной смолы. Сердечники, набранные из листов электротехнической стали в виде

замкнутых квадратов, имеют низкие потери. Бак трансформатора напряжения, куда помещена активная часть, изготовлен из алюминиевого сплава. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, которая расположена на боковой поверхности корпуса трансформатора. Крышка коробки для предотвращения несанкционированного доступа пломбируется.

Технические характеристики

110000/V 3

100/V 3;

100

126

0,2/30; 0,5 /50 3Р /50

50

600

1213х960х1107

Номинальное первичное напряжение, В Номинальные вторичные напряжения, В

-    для измерительных обмоток

-    для дополнительных обмоток Наибольшее рабочее напряжение, кВ

Классы точности / номинальная вторичная нагрузка, В-А

-    для измерительных обмоток

-    для дополнительных обмоток Номинальная частота, Гц Масса не более, кг Габаритные размеры, мм Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне температур от минус 40

до плюс 40 °С.

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность

Трансформатор напряжения JSQXH1-110 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".

Основные средства поверки:

-    Трансформатор напряжения эталонный NVOS (Госреестр №32397-12), номинальное первичное напряжение 1 10/V3, класс точности 0,01.

-    Прибор сравнения КНТ-03 (Госреестр №24719-03), погрешность напряжения ±(0,001+0,03-А) %, угловая погрешность ±(0,1+0,03-А)', где А-значение измеряемой погрешности.

Результаты поверки удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки.

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Трансформаторы напряжения JSQXH1-110 в составе КРУЭ» фирмы «Pinggao Group Co., ltd»

Нормативные документы, устанавливающие требования к трансформаторам напряжения JSQXH1-110

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
