| Номер в госреестре | 63906-16 |
| Наименование СИ | Детекторы масс-спектрометрические |
| Обозначение типа СИ | Flexar SQ 300 MS |
| Изготовитель | "PerkinElmer Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 12.05.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Детекторы масс-спектрометрические Flexar SQ 300 MS предназначены для измерения содержания компонентов, входящих в состав жидких органических и неорганических смесей веществ в соответствии со стандартизованными и аттестованными методиками (методами). Детектор может быть использован как отдельно (ввод проб осуществляется с помощью шприцево-го насоса), так в составе жидкостных хроматографов.
Принцип действия детекторов основан на ионизации молекул исследуемого вещества с образованием заряженных ионов, которые поступают в масс-анализатор, в котором осуществляется разделение ионов по отношению массы к заряду. Ионизация молекул исследуемого вещества производится распылением в электрическом поле (ESI «электроспрей») или методом химической ионизации (APCI). Для регистрации ионов используется масс-анализатор квадру-польного типа.
Конструктивно детектор выполнен в виде моноблока, устанавливаемого на лабораторный стол. Управление детектором осуществляется с помощью внешнего персонального компьютера, работающего под управлением ОС Windows. Пломбирование детекторов не осуществляется.
При использовании детектора совместно с хроматографом допускается использование хроматографов, внесенных в Федеральный информационный фонд и удовлетворяющих техническим характеристикам/параметрам, указанным в таблице 1.
Таблица 1 - Характеристики хроматографов
| Наименование характеристики/параметра | Значение характеристики (описание параметра) |
| Термостат колонки | Наличие |
| Тип дозатора | Автоматический или ручной |
| Насос | Наличие |
| СКО времени удерживания, %, не более | 1,0 |

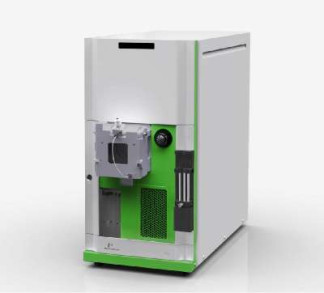

Внешний вид детекторов приведен на рисунке 1.
Место нанесения знака поверки
Детекторы оснащены автономным ПО SQ 300 MS Driver, которое управляет его работой и отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SQ 300 MS Driver |
| Номер версии (идентификационный номер) ПО | Не ниже 2.2.* |
| Цифровой идентификатор ПО (расчет по алгоритму MD5 для версии 2.2.0.0242, файл SingleQuad.exe) | 628FD8538E6F70266E59AE0999971C80 |
| Приложение: *версия ПО может иметь дополнительные цифровые суффиксы | |
К метрологически значимой части ПО SQ 300 MS Driver относится файл SingleQuad.exe. Метрологически значимая часть ПО выполняет следующие функции:
■ управление детектором;
■ настройка режимов работы;
■ регистрацию масс-спектров;
■ проведение диагностических проверок детектора.
■ обработка и хранение результатов регистрации масс-спектров;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон регистрируемых масс, а.е.м. | от 20 до 3000 |
| Максимальная скорость сканирования, а.е.м./с | 10000 |
| Разрешение а.е.м., не более | 1,0 |
| Чувствительность (отношение сигнал/шум) при вводе раствора фенола концентрацией 0,1 мг/мл (в режиме сканирования шкалы масс (TIC от 50 до 200 а.е.м), источник ионизации ESI (режим положительной ионизации), скорость ввода 50 мкл/мин), не менее | 10 |
| Относительное СКО выходного сигнала (по площади пиков), %, не более | 6,0 |
| Параметры питания переменного тока: - частота, Гц - напряжение, В | 50±1 220+23 |
| Потребляемая мощность, В-А, не более | 1500 |
| Габаритные размеры (ДхШхВ), мм, не более | 740x350x710 |
| Масса (без форвакуумного насоса), кг, не более | 109 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 5000 |
| Условия эксплуатации: -диапазон температуры окружающего воздуха, °С -относительная влажность окружающего воздуха (при температуре +25°C), %, не более -диапазон атмосферного давления, кПа | от +15 до +35 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правую боковую панель корпуса детектора в виде наклейки.
- детектор;
- руководство по эксплуатации;
- методика поверки МП-242-1977-2015.
осуществляется по документу МП-242-1977-2015 «Детекторы масс-спектрометрические Flexar SQ 3000 MS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 21.12.2015 года.
Основные средства поверки: СО состава фенола ГСО 7101-94 или СО раствора фенола ГСО 9915-2011, ГСО 7270-96, ГСО 7346-96, ГСО 7353-97/7355-97, ГСО 8714-2005.
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к детекторам масс-спектрометрическим Flexar SQ 300 MS
Техническая документация изготовителя.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 19.11.2024 |
