Контроллер измерительный программируемый SICAM АК 1703 АСР, 63909-16

Назначение

Контроллер измерительный программируемый серии SICAM АК 1703 АСР (далее - контроллер) предназначен для измерения с нормированными метрологическими характеристиками аналоговых сигналов в виде силы постоянного тока унифицированного диапазона, преобразования сигналов от термопреобразователей сопротивления и воспроизведения выходных аналоговых сигналов силы постоянного тока, а также для приема и обработки цифровых сигналов.

Описание

Принцип действия контроллера заключается в аналого-цифровом преобразовании входных сигналов модулями ввода в цифровые коды. За счет цифро-аналогового преобразования модулями аналогового вывода обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного тока.

Измерение входных аналоговых сигналов силы постоянного тока выполняют 2 платы ввода AI-2300 (число каналов в каждой плате -16). Преобразование сигналов от термопреобразователей сопротивления выполняют 4 модуля расширения SM-0571 для AI-2300 (число каналов в каждом модуле -2).

Воспроизведение выходных аналоговых сигналов силы постоянного тока выполняют 4 модуля расширения SM-0572 для AI-2300 (число каналов в каждом модуле -2).

Используемые в контроллерах протоколы - Ethernet. Для ввода/вывода дискретных сигналов управления и регулирования в контроллере предусмотрены 9 модулей МХ-2400 и 1 модуль DO-2201.

Конструктивно контроллер размещается в корпусе типа СМ-2836 на 17 слотов.

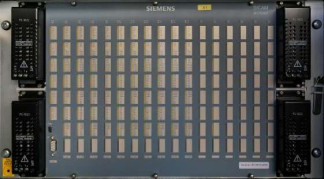

Внешний вид контроллера приведен на рисунке 1.

Г

Программное обеспечение

Встроенное программное обеспечение (ВПО) устанавливается "прошивкой" в энергонезависимую память процессорного модуля контроллера. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Таблица 1

ВПО контроллера не влияет на метрологические характеристики средства измерений (метрологические характеристики контроллера нормированы с учетом встроенного ПО). Цифровой идентификатор ПО не вычисляется, т.к. программа устанавливается в контроллер в цикле производства и в процессе эксплуатации изменена быть не может. Механическая защита ПО осуществляется за счет установки разрушаемой шильд-наклейки на входной интерфейс процессорного модуля, предназначенный для его программирования.

Уровень защиты - "высокий" по Р 50.2.077-2014.

Технические характеристики

-    диапазон измерений силы постоянного тока, мА.............................................от 4 до 20

-    пределы допускаемой приведенной погрешности измерений силы постоянного тока, %

основной........................................................................................±0,05

в рабочих условиях эксплуатации...........................................................±0,15

-    пределы допускаемой приведенной погрешности преобразования сигналов от термопреобразователей сопротивления

(Pt100, а = 0,00385 0С-1, диапазон от минус 50 до 350 ос), %

основной.............................................................................................................±0,20

в рабочих условиях эксплуатации......................................................................±0,50

-    диапазон воспроизведения силы постоянного тока, мА............от минус 20 до плюс 20

-    пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного тока, %

основной................................................................................................................±0,10

в рабочих условиях эксплуатации.......................................................±0,25

Примечание: нормирующим значением при определении приведенной погрешности является диапазон входного/выходного сигнала.

Рабочие условия эксплуатации

-    диапазон температуры окружающего воздуха, оС..............................от 0 до плюс 50

-    относительная влажность воздуха, %..........................................................до 80

-    диапазон атмосферного давления, кПа..............................................от 84 до 106,7

Параметры электропитания

-    напряжение постоянного тока, В............................................................от 210 до 235

- потребляемая мощность, Вт........................................................................500

Габаритные размеры (ШхВхГ), мм............................................................483х301х285

Масса, кг, не более..............................................................................................10

Средний срок службы, лет...........................................................................................10

Средняя наработка на отказ, ч...........................................................................20000

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации контроллера типографским способом и на лицевую панель контроллера в виде наклейки.

Комплектность

-    контроллер (зав. № BF1503514835);

-    руководство по эксплуатации ЦУП.Ч.0010-15.274-38.001.И;

-    методика поверки МП2064-0108-2016.

Поверка

осуществляется по документу МП2064-0108-2016 "Контроллер измерительный программируемый серии SICAM АК 1703 АСР". Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 10 февраля 2016 г.

Перечень основных средств поверки:

-    калибратор универсальный Н4-17 (Регистрационный № 46628-11), воспроизведение силы постоянного тока, предел 20 мА, ±(0,004 % I + 0,0005 %!п);

-    магазин сопротивления Р4831 (Регистрационный № 38510-08), от 10-2 до 106 Ом, кл. 0,02;

-    вольтметр универсальный цифровой GDM-78261 (Регистрационный № 52669-13) измерение силы постоянного тока, предел 100 мА, ±(0,05%Ix+0,005%^)

Знак поверки с целью обеспечения сохранности в процессе эксплуатации наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в Руководстве по эксплуатации ЦУП.Ч.0010-15.274-38.001.И.

Нормативные и технические документы, устанавливающие требования к контроллеру измерительному программируемому серии SICAM АК 1703 АСР

1    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.

2    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

3    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

4    Техническая документация фирмы "SIEMENS AG EM EA MF", Германия.
