| Номер в госреестре | 63921-16 |
| Наименование СИ | Киловольтметры |
| Обозначение типа СИ | КВМ |
| Изготовитель | Общество с ограниченной ответственностью «Авиаагрегат-Н» (ООО «Авиаагрегат-Н»), Ростовская обл.,г. Новочеркасск. |
| Год регистрации | 2016 |
| Срок свидетельства | 12.05.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Киловольтметры КВМ (далее по тексту - киловольтметры) предназначены для измерения напряжения постоянного и переменного тока.
Принцип действия киловольтметров основан на масштабном преобразовании (уменьшении) входного высокого напряжения постоянного тока или напряжения переменного тока в заданное число раз с помощью последовательно включенных элементов (резисторов) и последующем измерении выходного напряжения.
Функционально киловольтметры включают в себя первичный измерительный масштабный преобразователь (частотно-скомпенсированный высоковольтный омический делитель напряжения) и подключенный к его выходу блок измерительный.
На входе делителя устанавливается экран для исключения коронных разрядов при подключении к источнику высокого напряжения.
Блок измерительный преобразует аналоговое напряжение нижнего плеча высоковольтного делителя в цифровой код, значение которого соответствует приложенному к киловольтметру высокому напряжению, отображает полученное напряжение на дисплее и, при необходимости, передает цифровой код по оптоволоконной линии связи. Блок выполнен в металлическом корпусе.
Для связи с компьютером, киловольтметр имеет встроенный порт оптоволоконной линии связи, обеспечивающий гальваническую развязку на основе оптоволоконного кабеля, и преобразователь интерфейса. Преобразователь интерфейса преобразует сигналы оптоволоконной линии связи в интерфейс USB.
Преобразователь интерфейса выполнен в виде отдельного блока.
Блок измерительный и преобразователь интерфейса соединены между собой оптоволоконным кабелем длиной до 30 м (уточняется при заказе).

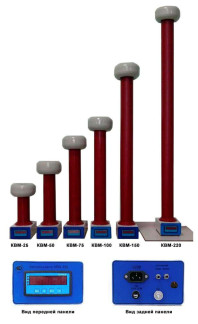

Киловольтметры КВМ выпускаются в виде модификаций: КВМ-25, КВМ-50, КВМ-75, КВМ-100, КВМ-150, КВМ-220, отличающихся между собой диапазоном измерений, габаритами и массой. Внешний вид киловольтметров приведен на рисунке 1.
На передней панели блока измерительного расположен светодиодный семисегментный светодиодный индикатор, на котором отображается результат измерений, и кнопки управления.
На задней панели блока измерительного размещены разъем сети питания, порт оптоволоконной линии связи, клемма заземления, разъем автономного питания 12 В (по заказу).
Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления нижней панели блока измерительного.
Схема пломбирования от несанкционированного доступа и место нанесения знака поверки приведены на рисунке 2.
| Характеристика | Значение для модификаций | |||||
| КВМ-25 | КВМ-50 | КВМ-75 | КВМ-100 | КВМ-150 | КВМ-220 | |
| Диапазон измерений напряжения постоянного тока, кВ | от 0,04 до 35 | от 0,07 до 70 | от 0,1 до 105 | от 0,15 до 140 | от 0,2 до 210 | от 0,5 до 315 |
| Диапазон измерений действующих 1 значений напряжения переменного тока, кВ | от 0,04 до 25 | от 0,07 до 50 | от 0,1 до 75 | от 0,15 до 100 | от 0,2 до 150 | от 0,5 до 225 |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, % | ±0,5 (±0,25 - по заказу) | ±0,5 | ||||
| Пределы допускаемой относительной погрешности измерения напряжения переменного тока, % | ±0,5 (±0,25 - по заказу) | ±0,5 | ||||
| Частота напряжения переменного тока, Гц | 50±5; 400±10 (дополнительно по заказу) | |||||
| Активное входное сопротивление делителя, МОм | 75 | 150 | 225 | 300 | 450 | 675 |
| Напряжение сети питания, В | 220±22 | |||||
| Частота сети питания, Гц | 50 | |||||
| Напряжение автономного питания постоянного тока, В2) | 12 | |||||
| Г абаритные размеры, мм | 150*210* 380 | 150*210* 550 | 150*210* 720 | 150*210* 890 | 150*210* 1240 | 400*400* 1760 |
| Масса, кг | 5 | 6 | 7 | 8 | 10 | 15 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 20±5 60 при 20 °С | |||||
| Характеристика | Значение для модификаций |
| КВМ-25 КВМ-50 КВМ-75 КВМ-100 КВМ-150 КВМ-220 | |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от плюс 1 до плюс 35 до 80 при 25 °С |
| Средняя наработка до отказа, ч | 12000 |
| Средний срок службы, лет | 10 |
| Примечание: 1) - | Киловольтметры индицируют и амплитудные значения напряжения |
переменного тока.
2) - Разъем автономного питания 12 В устанавливается по заказу.
наносится методом наклейки на лицевую панель приборов и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Таблица 3 - Комплектность
| Наименование, тип | Обозначение | Кол-во | Примечание |
| Киловольтметр КВМ | АИЕЛ.411115.001 | 1 шт. | Модификация по заказу |
| Сетевой шнур | 1 шт. | ||
| Индивидуальная тара | 1 шт. | ||
| Руководство по эксплуатации | АИЕЛ.411115.001 РЭ | 1 экз. | |
| Паспорт | АИЕЛ.411115.001 ПС | 1 экз. | |
| Методика поверки | АИЕЛ.411115.001 МП | 1 экз. | |
| Преобразователь интерфейса | 1 шт. | По заказу | |
| Кабель оптоволоконный | 1 шт. | По заказу | |
| Компакт диск с ПО | 1 шт. | По заказу |
осуществляется по документу АИЕЛ.411115.001 МП «Киловольтметры КВМ. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2016 года.
Средства поверки: делитель напряжения ДН400 (Госреестр № 11256-90); ГПСЭ единицы электрического напряжения постоянного тока - вольта в диапазоне ±(1...500) кВ (ГЭТ 181-2010); трансформатор напряжения измерительный лабораторный НЛЛ-15 (Госреестр № 46942-11); делитель напряжения составной ДН-160пт (Госреестр № 62876-15); трансформатор напряжения измерительный эталонный NVOS 500 (Госреестр № 32397-12); вольтметр универсальный В7-78/1 (Госреестр № 52147-12); калибратор универсальный Fluke 9100 (Госреестр № 25985-09).
Знак поверки в виде наклейки наносится на лицевую панель блока измерительного.
приведены в руководстве по эксплуатации АИЕЛ.411115.001 РЭ.
Нормативные и технические документы, устанавливающие требования к киловольтметрам КВМ
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
3 ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
4 ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1.. .500) кВ.
5 АИЕЛ.411115.001 ТУ Киловольтметры КВМ. Технические условия.
