| Номер в госреестре | 63923-16 |
| Наименование СИ | Устройства мониторинга высоковольтного выключателя |
| Обозначение типа СИ | АВМ-В |
| Изготовитель | Общество с ограниченной ответственностью «Автоматизация и мониторинг в Энергетике» (ООО «АВМ-Энерго»), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 12.05.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства мониторинга высоковольтного выключателя АВМ-В (далее - устройства АВМ-В), предназначены для измерения значений силы переменного и постоянного тока, а также для измерения сигналов электрического сопротивления (от термопреобразователей сопротивления по ГОСТ 6651-2009) и преобразования их в значения температуры.
Принцип действия устройств АВМ-В основан на измерении и преобразовании аналоговых сигналов (силы переменного и постоянного тока, электрического сопротивления) в пропорциональные цифровые с последующей обработкой с помощью программного обеспечения.
После обработки входящих сигналов устройства АВМ-В выводят в доступном для пользователя виде информацию основных параметров выключателей класса напряжения от 110 до 1150 кВ. В случае превышения, установленных предельных уровней заданных параметров выключателя устройства АВМ-В выдают предупредительную или аварийную сигнализацию в зависимости от типа параметра.
Устройства АВМ-В размещены в прямоугольных металлических корпусах и имеют разъемы для входящих и выходящих сигналов. Все разъемы имеют маркировку, определяющую их назначение. Для ручного управления на лицевой панели устройства АВМ-В расположены кнопки. Так же, имеется встроенный ЖК дисплей.

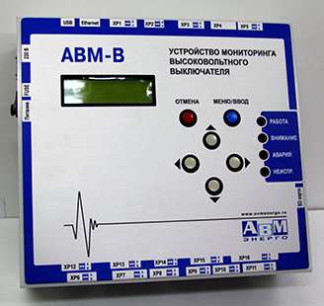

Общий вид устройства АВМ-В приведен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям устройства АВМ-В предусмотрена пломбировка одного из винтов в нижней части.
Знак поверки наносится на корпус устройства АВМ-В.
Структура условного обозначения устройства мониторинга АВМ-В и его расшифровка:
АВМ - В (-xyzs)
Фирменное обозначение
Т ипоисполнения: x - количество приводов (1 или 3).
у - вариант контроля элегаза и гидравлики:
0 - с контролем плотности и температуры;
1 - с контролем плотности, давления, температуры;
2 - нет контроля.
z - контроль двигателя привода (пружинного или гидравлического):
0 - нет контроля;
1 - с контролем.
s - управление синхронным включением/отключением: s - есть; пробел - нет.
В устройствах АВМ-В используется программное обеспечение (далее - ПО), решающее задачи автоматического накопления, обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены в таблице 1.
ПО устройств АВМ-В хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция устройств АВМ-В исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения устройств АВМ-В
| Идентификационные данные ПО | АВМ-В ver. 006Сен2013.Ьех |
| Идентификационное наименование ПО | АВМ-В |
| Номер версии (идентификационный номер) ПО | ver. 006 |
| Цифровой идентификатор ПО | OxADF39C5B |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Защита ПО от несанкционированного доступа и предотвращения от записи переменных или внесения активных команд обеспечивается парольным словом.
Таблица 2 - Метрологические и технические характеристики устройств АВМ-В
| Параметр | Значения |
| 1 Параметры цепей питания: - напряжение переменного тока частотой 50 Гц, В - напряжение постоянного тока, В - потребляемая мощность, Вт, не более | от 187 до 242 от 217 до 330 30 |
| 2 Параметры измерения силы переменного тока промышленной частоты: - номинальные значения 1ном, А - диапазон допустимых значений, А - пределы допускаемой основной относительной погрешности измерения силы переменного тока, % | 1 или 5 (0,5 - 4)'1ном ±3,0 |
| 3 Диапазон измерений электрического сопротивления в температурном эквиваленте (в соответствии с типом НСХ Pt100 по ГОСТ 6651-2009), °С (Ом) - число каналов измерения - пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления в температурном эквиваленте, °С | от минус 50 до плюс 100 (от 76,33 до 123,24) 5 ±1,0 |
| 4 Параметры измерения силы переменного тока промышленной частоты, амплитудные значения, поступающего на токовый преобразователь, выполненный на основе датчика Холла: - диапазон измеряемых значений, А - пределы допускаемой основной относительной погрешности измерения силы переменного тока, % | от 0,1 до 5 ±2,0 |
| 5 Параметры измерения силы постоянного тока, поступающего на токовый преобразователь, выполненный на основе датчика Холла: - диапазон измеряемых значений, А - пределы допускаемой основной относительной погрешности измерения силы постоянного тока, % | от 0,1 до 5 ±2,0 |
| 6 Параметры измерения силы постоянного тока, поступающего на встроенный преобразователь: - диапазон измеряемых значений, мА - пределы допускаемой основной относительной погрешности измерения силы постоянного тока, % | от 4 до 20 ±0,5 |
| 7 Стойкость к механическим воздействиям по ГОСТ 17516.1-90 | М40 |
| 8 Нормальные условия применения по ГОСТ 22261-94: температура окружающей среды, °С относительная влажность воздуха, % атмосферное давление, кПа | от плюс 15 до плюс 25 от 30 до 80 от 84 до 106 |
| 9 Рабочие условия применения по ГОСТ 22261-94: температура окружающей среды, °С относительная влажность воздуха при t = 30 °С, % атмосферное давление, кПа | от минус 10 до плюс 55 90 от 84 до 106 |
| Параметр | Значения |
| 10 Дополнительная погрешность от влияния температуры в пределах рабочих условий применения не более пределов основной погрешности | |
| 11 Наработка на отказ, ч, не менее | 50000 |
| 12 Средний срок службы, лет, не менее | 20 |
| 13 Габаритные размеры (ВхШхГ), мм, не более | 310*280x95 |
| 14 Масса, кг, не более | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 3 - Комплектность
| Наименование | Количество | Примечание |
| Устройство АВМ-В | 1 шт. | |
| Специализированное программное обеспечение | 1 шт. | на жестком носителе CD-ROM/DVD-ROM |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 шт. |
осуществляется по документу МП 63923-16 «Устройства мониторинга высоковольтного выключателя АВМ-В. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.02.2016 г. Перечень основных средств поверки:
1 Вольтметр универсальный цифровой ОБМ-78255А (Госреестр № 38428-08);
2 Магазин сопротивления измерительный МСР-60М (Г осреестр № 2751-71);
3 Комплекс программно-технический измерительный РЕТОМ™-51 (Госреестр № 26975-04);
Знак поверки наносится в виде наклейки со штрих-кодом на корпус устройства и на свидетельство о поверке в виде оттиска клейма поверителя.
приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к устройствам мониторинга высоковольтного выключателя АВМ-В
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
