| Номер в госреестре | 63929-16 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | ALI RIZA USTA A3TY |
| Изготовитель | "ALI RIZA USTA TANKER SAN. VE TIC. Ltd. STI", Турция |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Полуприцеп-цистерна ALI RIZA USTA A3TY (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью не более 860 кг/м3.
Принцип работы ППЦ основан на заполнении её нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

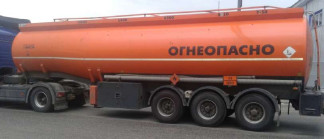

ППЦ представляет собой цистерну, имеющую в поперечном сечении круглую форму. Внутри цистерны имеются перегородки-волнорезы с отверстиями-лазами. Цистерна состоит из пяти герметичных секций. Каждая секция является мерой полной вместимости и оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
На рисунке 1 приведено обозначение места расположения заклепки для нанесения знака поверки для защиты от несанкционированного изменения положения указателя уровня налива.
Рисунок 1 - Обозначение места для нанесения знака поверки
Основные характеристики ППЦ приведены в таблице 1.
Таблица 1
| Параметр | Значение |
| Номинальная вместимость, дм3 | 40000 |
| Вместимость 1-й секции, дм3 | 12000 |
| Вместимость 2-й секции, дм3 | 6900 |
| Вместимость 3-й секции, дм3 | 6900 |
| Вместимость 4-й секции, дм3 | 6800 |
| Вместимость 5-й секции, дм3 | 7400 |
| Пределы допускаемой относительной погрешности измерений объема, % | ±0,4 |
| Разность между номинальной и действительной вместимостью цистерны, %, не более | ±1,5 |
| Снаряженная масса, кг | 8500 |
| Длина, мм | 10600 |
| Высота, мм | 2500 |
| Ширина, мм | 2500 |
| Температура окружающей среды при эксплуатации, °С | от минус 40 до плюс 50 |
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Комплект поставки ППЦ приведен в таблице 2.
Таблица 2
| Комплектующие | Количество |
| Полуприцеп-цистерна ALI RIZA USTA A3TY | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект |
| Руководство по эксплуатации | 1 шт. |
осуществляется в соответствии с документом ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Перечень эталонов, применяемых при поверке:
- эталонный счетчик жидкости, пределы относительной погрешности ±0,15 %;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
Методика измерений приведена в руководстве по эксплуатации «Полуприцеп-цистерна ALIRIZA USTA A3TY».
Нормативные и технические документы, устанавливающие требования к полуприцепу-цистерне ALI RIZA USTA A3TY
1 ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
2 Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 15 |
| Поверителей | 7 |
| Актуальность данных | 22.11.2024 |
