Компараторы массы MCM, 63932-16

Назначение

Компараторы массы МСМ предназначены для сличений эталонных и рабочих гирь и измерений массы методом замещения.

Описание

Принцип действия компараторов массы МСМ (далее - компараторы) основан на компенсации массы сличаемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, после чего результат измерения выводится на дисплей.

Конструктивно компараторы состоят из взвешивающего модуля и терминала, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Терминал оснащен цветным сенсорным дисплеем для отображения результатов измерений и управления компаратором.

Взвешивающие модули компараторов МСМ выпускаются следующих модификаций, отличающихся наибольшей допускаемой нагрузкой, дискретностью отсчета: МСМ6.7, МСМ36, МСМ66, МСМ106, МСМ605, МСМ1005, МСМ1004, МСМ2004, МСМ5004, МСМ5003, МСМ10К3, МСМ40К3, МСМ60К3, МСМ60К2.

Компараторы МСМ6.7-БАккБ, МСМ36-БАккБ, МСМ66-БАккБ, МСМ106-БАкк8, МСМ605-БАккБ, МСМ1005-БАкк8, МСМ1004-БАкк8, МСМ2004-БАккБ, МСМ5004-БАккБ, МСМ5003-БАккБ, МСМШЮ-DAkkS, МСМ40К3-БАккБ, МСМ60К3-БАккБ, МСМ60К2-0Акк8 оснащены климатическими датчиками для автоматической фиксации параметров микроклимата.

Компараторы МСМ6.7, МСМ6.7-БАккБ, МСМ36, МСМ36-БАккБ, МСМ66, МСМ66-БАккБ, МСМ106, МСМ106-БАкк8, МСМ605, МСМ605-БАккБ, МСМ1005, МСМ1005-БАкк8, МСМ1004, МСМ1004-БАкк8, МСМ2004, МСМ2004-БАккБ, МСМ5004, МСМ5004-БАккБ, МСМ5003, МСМ5003-БАккБ имеют функцию автоматической калибровки и юстировки 1боСАЬ (в зависимости от времени и температуры) и полуавтоматическую ветрозащитную витрину.

Компараторы оснащены полуавтоматическим устройством установки на нуль и полуавтоматическим устройством выборки массы тары, управляемые от одной клавиши; автоматическим устройством юстировки чувствительности встроенной гирей. Возможна юстировка компаратора с использованием внешней гири.

Компараторы имеют следующие функциональные возможности:

-    сохранение данных на карту памяти SD;

-    адаптация к условиям эксплуатации (4 уровня фильтрации);

-    управление временем компарирования (диапазон стабильности, задержка символа стабилизации);

-    установки параметров интерфейса;

-    определение наклонного положения компаратора.

Питание компаратора осуществляется от сети переменного тока через адаптер.

Компараторы снабжены следующими защищенными интерфейсам: периферийный разъем (25-контактный разъем), USB, Ethernet. Могут быть установлены дополнительные интерфейсы: 25-контактный разъем (YDO01MS-R), 9-контактный разъем (включая разъем PS2) (YDO01MS-P), (YDO01MS-B), Bluetooth (YDO01MS-B).

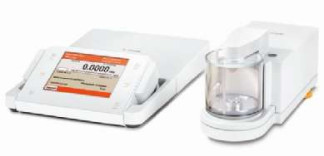

Общий вид компараторов приведён рисунках 1 - 6.

й

-

/

Рисунок 4 - Общий вид компараторов МСМ605, МСМ605-DAkkS, МСМ1005, МСМ1005-DAkkS

Г

/

/

Место нанесения знака поверки в виде наклейки

На маркировочной табличке указывают:

-    полное наименование изготовителя;

-    модификацию компаратора;

-    заводской номер;

-    дискретность отсчёта (d);

-    знак утверждения типа.

Программное обеспечение

Компараторы оснащены встроенным программным обеспечением (далее - ПО), выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.

Программное обеспечение заложено в микроконтроллерах компаратора в процессе производства. Версии ПО взвешивающего модуля (Версия весов) и ПО модуля терминала (Версия устройства индикации) высвечиваются при обращении к одноименному подпункту меню (Меню^-Информация о приборе^Версия).

Идентификационные данные ПО компараторов массы МСМ

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077 - 2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на корпус компаратора массы в виде наклейки или фотохимическим способом на фирменную пластину, закрепляемую на корпусе компаратора массы, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

1.    Компаратор

1 шт. 1 экз. 1 экз. 1 шт.

2.    Руководство по эксплуатации

3.    Методика поверки МП 2301-0157-2015

4.    Адаптер

Поверка

осуществляется по документу МП 2301-0157-2015 «Компараторы массы МСМ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 17.11.2015 г.

Основные средства поверки - гири эталонные 1-го разряда по ГОСТ 8.021-2015.

Сведения о методах измерений

приведены в документе «Компараторы массы МСМ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к компараторам массы МСМ

1    ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».

2    Техническая документация изготовителя.
