| Номер в госреестре | 63933-16 |
| Наименование СИ | Модули ввода/вывода аналоговых сигналов |
| Обозначение типа СИ | Seneca Z-8AI, Z-4AI, Z-4RTD2, Z-8TC, Z-4TC, Z-SG, Z-SG-L, Z-3AO |
| Изготовитель | "Seneca s.r.l.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули ввода/вывода аналоговых сигналов Seneca Z-8AI, Z-4AI, Z-4RTD2, Z-8TC, Z-4TC, Z-SG, Z-SG-L, Z-3AO (далее - модули) предназначены для измерительных преобразований сигналов напряжения и силы постоянного электрического тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления в цифровой сигнал, в сигналы силы и напряжения постоянного тока, а также для преобразований цифровых сигналов в аналоговые сигналы силы и напряжения постоянного тока.
Принцип действия модулей заключается в аналого-цифровом или цифро-аналоговом преобразовании аналоговых сигналов.
Модули выполнены в черном пластиковом корпусе и предназначены для установки на DIN-рейку в вертикальном положении. Клеммники для подключения входного сигнала, питания и выходных сигналов расположены в верхней и нижней частях лицевой стороны модулей. На боковой поверхности модулей расположены переключатели, предназначенные для установки параметров связи, а у некоторых модификаций модулей и для выбора типа входного сигнала. Также на лицевой поверхности располагаются органы индикации и разъем для подключения интерфейса RS-232.
Модули предназначены для применения в сфере автоматизации производственных процессов.

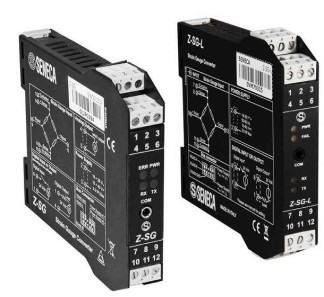

Внешний вид модулей представлен на рисунке 1.
Программное обеспечение (ПО) модулей состоит из 2 частей - встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер, идентификационные данные которого описаны в таблице 1.
ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе; в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «высокий» в соответствии с Р 50.2.077-2014). Метрологические характеристики модулей нормированы с учетом ВПО.
Внешнее программное обеспечение Seneca Z-NET3 содержит инструментальные средства для работы с модулями и позволяет настраивать следующие параметры модуля:
- подавление помех на частотах 50 и 60 Гц (по умолчанию: 50 Гц);
- тип и диапазон входных/выходных величин;
- изменение верхнего и нижнего значений входного/выходного диапазона;
- принудительное отключение компенсации температуры холодного спая;
- установка конкретного уровня выходного значения при сбое или обрыве провода.
Таблица 1 - Идентификационные данные внешнего программного обеспечения модулей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Seneca Z-NET3 |
| Номер версии | не ниже 2.00 |
| Цифровой идентификатор ПО | v2.00 |
Уровень защиты внешнего программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2 и 3.
| Таблица 2 - М | етрологические и технические характеристики | |||
| Модуль | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой основной погрешности, Y - приведённая, А - абсолютная | Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр. среды | |
| На входе | На выходе | |||
| 1 | 2 | 3 | 4 | 5 |
| Z-8AI | ±20 В ±20 мА | 15 бит + знак | Y = ±0,1 % от D | ±0,01 % от D / °С |
| Z-4AI | ±20 В ±20 мА | 15 бит + знак | Y = ±0,1 % от D | ±0,01 % от D / °С |
| 1 | 2 | 3 | 4 | 5 |
| Z-4RTD2 | Сигналы от термопреобразователей сопротивления: Pt100: от минус 200 до плюс 650 °С; Pt500: от минус 200 до плюс 750 °С; Pt1000: от минус 200 до плюс 210 °С; Ni100: от минус 60 до плюс 250 °С. | 13 бит 14 бит | Y = ±0,05 % от D | ±0,005 % от D / °С |
| Z-8TC | Сигналы от термопар: J, K, E, N, S, R, B, T См. таблицу 3; Напряжение постоянного тока от минус 10,1 до плюс 81,4 мВ | 14 бит | f = 50 Гц: Д= ± (0,040 % от D + 0,014 % от D0; f = 60 Гц: Д= ± (0,045 % от D + 0,017 % от D0 | ±0,01 % от D / °С |
| 15 бит | f = 50 Гц: Д= ± (0,035 % от D + 0,011 % от D0 f = 60 Гц: Д= ± (0,040 % от D + 0,013 % от D0 | |||
| Z-4TC | Сигналы от термопар: J, K, E, N, S, R, B, T См. таблицу 3; Напряжение постоянного тока ±160 мВ | 14 бит 15 бит | Y = ±0,1 % от D | ±0,01 % от D / °С |
| Z-SG | ±320 (с поддиапазонами) | от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 0 до 5 В | Y = ±0,1 % от D2 | ±0,01 % от D2/ °С |
| 24 бита | Y = ±0,01 % от D3 | ±0,0025 % от D3 / °С | ||
| Z-SG-L | 24 бита | Y = ±0,01 % от D3 | ±0,0025 % от D3 / °С |
12 бит
±0,01 % от D / °С
Z-3AO
Y = ±0,2 % от D
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В ±10 В
Рабочие условия применения:
- температура окружающего воздуха: от минус 10 до плюс 65 °С (нормальная область значений температуры окружающего воздуха (23 ± 2) °С);
- относительная влажность окружающего воздуха: от 30 до 90 % при 40 °С без конденсации;
- напряжение питания: от 10 до 40 В постоянного тока или от 19 до 28 В переменного тока частотой 50/60 Гц.
Габаритные размеры, мм, не более: 17,5х100х112.
_Масса, г, не более: 140._
Примечания
1 Значения допускаемой основной и дополнительной погрешности модулей с функцией измерения сигналов от термопар указаны без учёта погрешности канала компенсации температуры холодного спая термопар. Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая термопар в диапазоне от 0 до плюс 50 °С составляют ±2 °С для модуля Z-4TC, ±1 °С для модуля Z-8TC.
2 D - диапазон измерительных преобразований входного или выходного аналогового сигнала.
3 Для модуля Z-8TC: f - значение сетевой частоты, подавляемое фильтром, выбираемое с помощью ПО Seneca Z-NET3; D1 = 91,5 мВ.
4 Для модуля Z-SG D2 - верхний предел диапазона выходного аналогового сигнала; для модулей Z-SG-L, Z-SG D3 -выбираемый программно поддиапазон входного сигнала, минимальная ширина которого не менее 5 мВ._
Таблица 3 - Диапазоны измерительных преобразований модулей Z-8TC и Z-4TC
| Тип термопары | Диапазон измерительных преобразований |
| ТП (J) | от минус 210 до плюс 1200 °С |
| ТП (K) | от минус 200 до плюс 1372 °С |
| ТП (E) | от минус 200 до плюс 1000 °С |
| ТП (T) | от минус 200 до плюс 400 °С |
| ТП (L) | от минус 200 до плюс 800 °С |
| ТП (N) | от минус 200 до плюс 1300 °С |
| ТП (R) | от минус 50 до плюс 1768 °С |
| ТП (S) | от минус 50 до плюс 1768 °С |
| ТП (B) | от плюс 250 до плюс 1800 °С |
наносится на руководство по эксплуатации типографским способом и на модуль методом наклейки.
- модуль (определяется заказом);
- руководство по эксплуатации;
- методика поверки.
осуществляется по документу МП 63933-16 «Модули ввода/вывода аналоговых сигналов Seneca Z-8AI, Z-4AI, Z-4RTD2, Z-8TC, Z-4TC, Z-SG, Z-SG-L, Z-3AO. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 20.07.2015 г.
Перечень основных средств поверки:
- калибратор универсальный Н4-7 (рег. № 22125-01): воспроизведение силы постоянного тока Д= ±(0,004 % I + 0,0004 % In), воспроизведение напряжения постоянного тока Д= ±(0,002 % U + 0,00015 % Un);
- магазин сопротивления измерительный МСР-60М (рег. № 2751-71), кл.т. 0,02;
- мультиметр цифровой прецизионный Fluke 8508A (рег. № 25984-14).
Знак поверки наносится на свидетельство о поверке.
Метод измерений приведён в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к модулям ввода/вывода аналоговых сигналов Seneca Z-8AI, Z-4AI, Z-4RTD2, Z-8TC, Z-4TC, Z-SG, Z-SG-L, Z-3AO
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Техническая документация фирмы-изготовителя.
