Трансформаторы напряжения VEF, GEF, 63937-16

Назначение

Трансформаторы напряжения VEF, GEF (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения VEF, GEF предназначены для установки в открытые распределительные устройства (ОРУ) и являются комплектующими изделиями. По числу фаз -однофазные, заземляемые, электромагнитные, одноступенчатые, с литой изоляцией. Трансформаторы имеют до трех вторичных обмоток - измерительных и/или дополнительных, которые смонтированы на едином сердечнике.

Трансформаторы выполнены в виде опорной конструкции и состоят из магнитопроводов и обмоток, выполненных в литом корпусе из компаунда на основе циклоалифатической смолы, обеспечивающим основную изоляцию и защиту обмоток от климатических и механических воздействий.

Высоковольтный вывод «А» первичной обмотки расположен на верхней части корпуса трансформатора и выполнен в виде контакта под болт М10.

Заземляемый вывод «Х» первичной обмотки и выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.

Внешний вид трансформаторов приведен на рисунках 1 - 2.

Крепление трансформаторов напряжения на месте установки производится с помощью четырех болтов М12 через отверстия в опорной плите или через отверстия в опорных элементах крепления (швеллерах), расположенных на основании трансформаторов и образующих установочную раму. На основании трансформаторов имеется клемма для заземления с винтом М8.

Трансформаторы выпускаются в ряде модификаций (VEF 12, VEF 24, VEF 36, GEF 40,5) и конструктивных исполнений, отличающихся номинальными напряжениями, числом обмоток, габаритами и массой.

Обозначения модификаций и исполнений трансформаторов напряжения VEF, GEF в документах на поставку и эксплуатационных документах могут содержать до 4-х буквенноцифровых символов, а также знаков «пробел» и/или «тире», после указанных в настоящем описании типа, относящихся к номинальному напряжению, конструктивным особенностям вводов и выводов, к установочным размерам и видам ОРУ для которых они предназначены (например, VEF 12-03, VEF 24-03, VEF 36-21, VEF 36-40,5, GEF 40,5-O и т.п.).

На трансформаторах имеется табличка технических данных.

Рабочее положение трансформаторов в пространстве - вертикальное, выводами первичной обмотки вверх.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

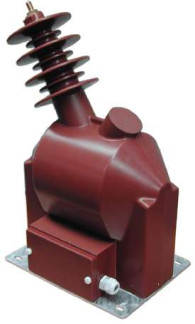

Рисунок 1 - Внешний вид трансформаторов Рисунок 2 - Внешний вид трансформаторов напряжения VEF    напряжения GEF

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Примечание: * - Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом.

Знак утверждения типа

наносится методом термографической печати на табличку технических данных трансформатора и типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность

приведена в таблице 2.

Таблица 2 - Комплектность

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформаторы напряжения измерительные лабораторные НЛЛ-15, НЛЛ-35 (Госреестр № 46942-11); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07).

Знак поверки в виде наклейки или оттиска поверительного клейма наносится в соответствующий раздел паспорта.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения VEF, GEF

1    ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

2    ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.

3    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
