| Номер в госреестре | 63939-16 |
| Наименование СИ | Калибраторы частичных разрядов |
| Обозначение типа СИ | KAL 9510, KAL 9520 |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы частичных разрядов KAL 9510, KAL 9520 (далее - калибраторы) предназначены для воспроизведения электрических импульсов с заданным значением электрического заряда с целью калибровки (поверки) измерителей частичных разрядов при испытаниях электротехнических устройств высоким напряжением.
Принцип действия калибраторов основан на заряде до известного напряжения конденсатора известной емкости и разряде его на нагрузку, обеспечивая тем самым получение на нагрузке электрических импульсов с требуемым значением заряда. Это позволяет провести калибровку или поверку измерителей частичных разрядов (ЧР), а также выполнить калибровку (градуировку) измерительных каналов ЧР при испытаниях электротехнических устройств с учетом особенностей их конструкции, размещения и соединения с измерителем.
Выходные импульсы калибратора имеют крутой фронт и экспоненциальный срез. Воспроизводимый заряд электрического импульса может быть установлен оператором из ряда дискретных значений.
Модификации калибраторов отличаются друг от друга набором функций (см. таблицу 2), калибратор KAL 9520 имеет более широкий набор воспроизводимых значений заряда.
Конструктивно калибраторы выполнены в прямоугольном металлическом корпусе. На передней панели корпуса расположены сенсорный экран, при помощи которого производится управление прибором, кнопка включения-выключения и окно фототранзистора для световой синхронизации. На верхней панели расположен выходной разъем, на нижней - крышка гнезда аккумулятора, разъем для подключения зарядного устройства и оптический интерфейсный разъем.
Электропитание калибратора осуществляется от аккумулятора.

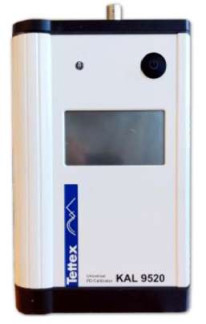

Внешний вид калибраторов показан на рисунке 1.
включает в себя метрологически значимую часть, которая встроена в калибратор и физически недоступна, и метрологически незначимую часть, предназначенную для дистанционного управления калибратором в том же объеме, который доступен оператору при работе с сенсорным экраном. С этой целью в комплекте предусмотрен волоконно-оптический кабель с оптическим разъемом на приборном конце и переходником к RS-232 на конце, присоединяемом к компьютеру.
Уровень защиты измерительной информации в соответствии с Р 50.2.077-2014 -«высокий». Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 9520 |
| Номер версии (идентификационный номер) ПО | 01.11 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные признаки | - |
Таблица 2
| Наименование характеристики | Значение характеристики | |
| KAL 9510 | KAL 9520 | |
| 1 | 2 | 3 |
| Диапазон заряда генерируемых электрических импульсов q, пКл | от 1до 50000 | от 0,1 до 50000 |
| Пределы допускаемой погрешности заряда генерируемых электрических импульсов | относительная ±5 % (q > 20 пКл) абсолютная ±1 пКл (q < 20 пКл) | |
| Полярность импульсов | положительная или отрицательная | |
| - | биполярные (от 0,1 до 500 пКл) | |
| Частота следования импульсов, Гц - внутренняя синхронизация - оптическая синхронизация | от 15 до 250 | от 0,1 до 1500 двойные от 0,1 до 1000 |
| 100 или 120 | ||
| - число импульсов за период | 1 | от 1 до 32 |
| - фазовый сдвиг | - | от 0° до 360° |
| Число импульсов при «пакетном» режиме | - | от 1 до 50000 |
| Длительность фронта импульса, нс, не более | 20 | |
| Шкала формируемых значений заряда | логарифмическая (1-2-5) | |
| - | линейная с шагом 10 фКл, 1 пКл, 1 нКл | |
| Габаритные размеры: длина х ширина х высота, мм, не более | 200x120x42 | |
| Масса, кг, не более | 1,4 | |
| Напряжение батареи питания, В | 7,2 | |
| Электропитание зарядного устройства - напряжение, В - частота, Гц | от 100 до 240 от 40 до 70 | |
| 1 | 2 | 3 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от минус 10 до плюс 40 от 20 до 80 | |
| Средняя наработка до отказа, ч, не менее | 25000 | |
| Средний срок службы, лет | 15 |
наносят печатным способом на титульные листы эксплуатаци-онной документации и самоклеящейся этикеткой на корпус калибратора.
Таблица 3
| Наименование | Количество, шт. |
| Калибратор частичных разрядов | 1 |
| Кабель соединительный | 2 |
| Зарядное устройство | 1 |
| Укладочный кейс | 1 |
| Руководство пользователя | 1 |
| Методика поверки МП 60-262-2015 | 1 |
осуществляется в соответствии с документом МП 60-262-2015 «Калибраторы частичных разрядов KAL 9510, KAL 9520. Методика поверки», утвержденным ФГУП «УНИИМ» в марте 2016 г.
Эталоны, используемые при поверке:
- эталон 2 разряда по ГОСТ Р 8.761-2011 (осциллограф универсальный DS0S054A, Госреестр № 60449-15).
Методика измерений приведена в ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов».
Нормативные и технические документы, устанавливающие требования к калибраторам частичных разрядов KAL 9510, KAL 9520
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.761-2011. ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким напряжением. Измерения частичных разрядов.
Техническая документация фирмы Haefely Test AG, Базель, Швейцария.
