| Номер в госреестре | 63950-16 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | ROHR TAL-A-DK40 |
| Изготовитель | "WABCO GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Полуприцеп-цистерна ROHR TAL-A-DK40 (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Принцип работы ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ представляет собой цистерну, имеющую в поперечном сечении чемоданообразную форму. Внутри цистерны имеются перегородки-волнорезы с отверстиями-лазами. Цистерна состоит из шести герметичных секций. Каждая секция является мерой полной вместимости и оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

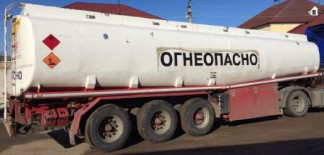

Фото 1 - Общий вид полуприцепа-цистерны ROHR TAL-A-DK40
На рисунке 1 приведено обозначение места расположения заклепки для нанесения знака поверки для защиты от несанкционированного изменения положения указателя уровня налива.
Верхний борт Б (4:1)
Таблица 1
| Параметр | Значение |
| Номинальная вместимость, дм3 | 39000 |
| Вместимость 1-й секции, дм3 | 7300 |
| Вместимость 2-й секции, дм3 | 7300 |
| Вместимость 3-й секции, дм3 | 7000 |
| Вместимость 4-й секции, дм3 | 4300 |
| Вместимость 5-й секции, дм3 | 5800 |
| Вместимость 6-й секции, дм3 | 7300 |
| Пределы допускаемой относительной погрешности измерений объема, % | ±0,4 |
| Разность между номинальной и действительной вместимостью цистерны, %, не более | ±1,5 |
| Снаряжённая масса, кг | 6410 |
| Длина, мм | 10800 |
| Высота, мм | 3000 |
| Ширина, мм | 2500 |
| Температура окружающей среды при эксплуатации, °С | от минус 40 до плюс 50 |
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Комплект поставки ППЦ приведен в таблице 2.
Таблица 2
| Комплектующие | Количество |
| Полуприцеп-цистерна ROHR TAL-A-DK40 | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект |
| Руководство по эксплуатации | 1 шт. |
осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Перечень эталонов, применяемых при поверке:
- эталонный счетчик жидкости, пределы относительной погрешности ±0,15 %;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
Методика измерений приведена в руководстве по эксплуатации «Полуприцеп-цистерна ROHR TAL-A-DK40».
Нормативные и технические документы, устанавливающие требования к полуприцепу-цистерне ROHR TAL-A-DK40
1 ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
2 Техническая документация фирмы изготовителя
