| Номер в госреестре | 63956-16 |
| Наименование СИ | Комплексы программно-технические измерительные |
| Обозначение типа СИ | РЕТОМ™-71 |
| Изготовитель | ООО "НПП "Динамика", г.Чебоксары |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические измерительные РЕТОМ -71 (далее - комплексы) предназначены для воспроизведения напряжения и силы переменного и постоянного тока, частоты и времени, а также для измерения напряжения постоянного и переменного тока, интервалов времени.
Принцип работы комплексов в режиме воспроизведения основан на цифро-аналоговом преобразовании массива цифровых выборок тока и напряжения, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов тока и напряжения. В режиме измерения принцип работы заключается в аналого-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Комплексы применяются для проверки характеристик параметров настройки электромеханических, полупроводниковых, микропроцессорных реле и панелей релейной защиты и автоматики (РЗА), счетчиков электроэнергии и других устройств при эксплуатации энергетических объектов в различных областях промышленности.
Комплексы позволяют принимать и выдавать GOOSE-сообщения в количестве до 8-ми штук с количеством виртуальных двоичных входов/выходов по 16 штук.
Комплексы могут быть использованы для:
- одновременной генерации двух трёхфазных систем тока и напряжения, управляемых независимо друг от друга по модулю, фазе и частоте. Это позволяет в ручном и автоматическом режимах проверять характеристики устройств РЗА при различных аномальных режимах работы энергосистем;
- выполнения поиска как статистических, так и динамических параметров срабатывания защиты;
- имитации различных режимов работы внешних элементов схем защиты, создавая корректные условия для проверки различных ее функций;
- приёма и обработки поступающих дискретных и аналоговых сигналов, контроля реакции защиты на текущее воздействие;
- измерения временных характеристик защиты и регистрации работы дискретных выходов;
- выполнения проверки защиты при различных уровнях напряжения питания;
- осциллографирования как выдаваемых, так и внешних сигналов, сопоставления с данными регистратора дискретных сигналов;
- измерения величины постоянного и переменного напряжения, силы постоянного и переменного тока, частоты переменного тока, фазового угла между сигналами;
- имитации различных режимов работы оперативного питания защиты (имитатор аккумуляторной батареи).
Конструктивно комплексы выполнены в переносном корпусе типа «чемодан» с ручкой, которая фиксируется в нескольких положениях.

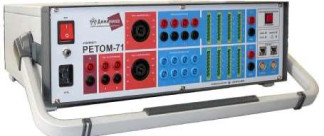

Для предотвращения несанкционированного доступа к внутренним частям комплексов в местах стыков верхней и нижней крышек и корпуса наклеиваются голографические наклейки. Общий вид комплекса, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Места пломбирования Рисунок 1 - Общий вид комплексов, мест пломбирования и нанесения знака поверки
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Комплексы имеют встроенное и внешнее ПО. Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Внешнее ПО («РЕТОМ-71»), устанавливаемое на персональный компьютер, позволяет сконфигурировать комплексы для проведения испытаний, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Изменение ПО возможно только в заводских условиях.
Таблица 1 - Характеристики ПО комплексов
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | 1!’шп71.ххх | ARM32.exe |
| Номер версии (идентификационный номер ПО) | не ниже 3.0.0 | не ниже 4.0.5 |
| Цифровой идентификатор ПО | - | - |
Основные метрологические и технические характеристики комплексов приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Источники тока | |
| Количество источников, шт. | 2 гальванически развязанные группы по 3 источника, соединенных в звезду |
| Диапазон воспроизведения силы переменного тока одного источника, А | от 0 до 20 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 48 до 52 Гц, А | ±(0,0009-X + 0,00005-Хк) |
| Диапазон воспроизведения силы постоянного тока одного источника, А | от 0 до 15 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ±(0,0009-Х + 0,00005-Хк) |
| Источники напряжения | |
| Количество источников, шт. | 6 |
| Диапазон воспроизведения напряжения переменного тока одного источника, В | от 0 до 140 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В | ±(0,0004-Х + 0,00005 •Хк) |
| Диапазон воспроизведения напряжения постоянного тока (два источника последовательно), В | от 0 до 390 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока (два источника последовательно), В | ±(0,0004-Х + 0,00005-Хк) |
| Источники переменного тока и напряжения | |
| Диапазон частот воспроизводимых сигналов тока, Гц | от 1 до 1000 |
| Диапазон частот воспроизводимых сигналов напряжения, Гц | от 1 до 2100 |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты (в диапазоне частот св. 45 до 65 Гц включ.), Гц | ±0,00001 |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты (в диапазонах частот от 1 до 45 Гц включ. и св. 65 до 2100 Гц), Гц | ±0,01 |
| Диапазон воспроизведения угла фазового сдвига синусоидального сигнала на промышленной частоте, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности воспроизведения угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц при уровне сигнала в диапазоне от 10 до 100 % от верхнего предела воспроизведения), градус | ±0,1 |
| Коэффициент нелинейных искажений формы синусоидального сигнала на промышленной частоте, полоса измерения 10 кГц, %, не более - для тока - для напряжения | 0,1 0,1 |
| Источник напряжения постоянного тока (оперативного питания) | |
| Диапазон воспроизведения напряжения постоянного тока, В | от 5 до 264 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ±(0,01 •Х + 0,001 •Хк) |
| Наименование характеристики | Значение |
| Миллисекундомер | |
| Диапазон измерения интервалов времени, с | от 0,001 до 99999 |
| Пределы допускаемой абсолютной погрешности измерения интервалов времени, мс | ±(0,001 ^X+0,3) |
| Аналоговые входы | |
| Количество входов, шт. | 2 |
| Номинальная частота сигнала, Гц | 50 |
| Диапазоны измерения напряжения постоянного и переменного тока, В | от 0,06 до 6 включ. св. 6 до 600 |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного и постоянного тока, В | ±(0,001 •Х + 0,0001 •Хк) |
| Примечания 1) X - измеренное значение; 2) Хк - конечное значение диапазона (верхний предел); 3) пределы допускаемой дополнительной погрешности воспроизведения силы и напряжения переменного и постоянного тока, обусловленной изменением температуры окружающей среды, -- не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20±5) °С. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия: | |
| - температура окружающего воздуха, °С | от 0 до 50 |
| - относительная влажность воздуха, %, не более | 95 |
| - высота над уровнем моря, м, не более | 2000 |
| Питание комплексов: | |
| - частота сети, Гц | от 45 до 65 |
| - напряжение сети, В | от 100 до 264 |
| Габаритные размеры (с ручкой) ШхВхГ, мм, не более | 500 х 150 х 470 |
| Масса, кг, не более | 16 |
| Средняя наработка на отказ, ч, не менее | 25000 |
| Средний срок службы, лет, не менее | 30 |
наносится при изготовлении паспортной таблички (шильдика) и типографским способом на титульные листы руководства по эксплуатации и паспорта комплексов программно-
тм
технических измерительных РЕТОМ -71.
В комплект поставки входят:
м
- комплекс программно-технический измерительный РЕТОМ -71 1 шт.;
- кабель сетевой 1 шт.;
- диск с ПО 1 шт.;
- комплект ЗИП
- паспорт 1 экз.;
- руководство по эксплуатации 1 экз.;
- руководство пользователя 1 экз.;
- методика поверки 1 экз.
осуществляется в соответствии с документом БРГА.441323.035 МП «Комплексы программно-
тм
технические измерительные РЕТОМ -71. Методика поверки», утвержденным ООО «ИЦРМ» в апреле 2016 г.
Основные средства поверки и их основные метрологические характеристики приведены в таблице 5.
Таблица 5 - Основные средства поверки
| Наименование средства измерения | Г осреестр № |
| Прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1 КМ | 52854-13 |
| Частотомер универсальный GFC-8010H | 19818-00 |
| Частотомер электронно-счетный Ч3-85/3 | 32359-06 |
| Измеритель параметров реле Ф291 | 9223-83 |
| Осциллограф универсальный С1-83 | 6979-86 |
| Клещи токоизмерительные APPA 138 | 49302-12 |
приведены в руководстве по эксплуатации «Комплексы программно-технические
м
измерительные РЕТОМ -71. Руководство по эксплуатации» БРГА.441323.035 РЭ. Нормативные и технические документы, устанавливающие требования к комплексам
тм
программно-техническим измерительным РЕТОМ -71
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3 ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А».
4 ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
5 ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
6 ГОСТ 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 в ст. минус 2 до 210 в ст. 9 Гц».
7 МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1/100000000 до 25 А в диапазоне частот 20 - 1000000 Гц».
8 ТУ 4258-037-13092133-2015 «Комплексы программно-технические измерительные
м
РЕТОМ -71. Технические условия».
