Осциллографы цифровые портативные RTH1002, RTH1004, 63957-16

Осциллографы цифровые портативные RTH1002, RTH1004 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	63957-16
Наименование СИ	Осциллографы цифровые портативные
Обозначение типа СИ	RTH1002, RTH1004
Изготовитель	"Rohde & Schwarz GmbH & Co. KG", Германия
Год регистрации	2016
Срок свидетельства	18.05.2026
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия осциллографов цифровых портативных RTH1002, RTH1004 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.

Осциллографы цифровые портативные RTH1002, RTH1004 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Кроме этого, модель RTH1002 имеет режим встроенного мультиметра для измерения постоянного и переменного напряжения, сопротивления и емкости.

Конструктивно осциллографы цифровые портативные RTH1002, RTH1004 выполнены в виде переносного моноблочного прибора в корпусе защитного исполнения. Для организации связи с внешними устройствами и дистанционного управления применяются интерфейсы LAN, USB.

Модели осциллографов цифровых портативных RTH1002, RTH1004 отличаются количеством входных каналов. Модель RTH1002 имеет режим встроенного мультиметра. Осциллографы цифровые портативные RTH1002, RTH1004 имеют следующие опции:

B221/B222/B223/B224 - увеличение полосы пропускания до 100/200/350/500 МГц для модели RTH1002;

B241/B242/B243/B244 - увеличение полосы пропускания до 100/200/350/500 МГц для модели RTH1004.

Программное обеспечение

Идентификационные данные программного обеспечения осциллографов цифровых портативных RTH1002, RTH1004 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FW RTH
Номер версии (идентификационный номер) ПО	Версия 1.0.1.19 и выше
Цифровой идентификатор ПО	нет данных

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых портативных RTH1002, RTH1004 за пределы допускаемых значений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

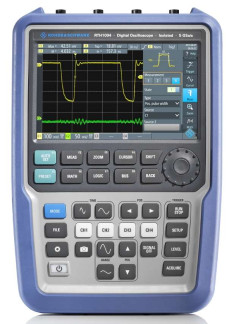

Внешний вид осциллографов цифровых портативных RTH1002, RTH1004 приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения знака утверждения типа и знака поверки приведены на рисунке 2.

Таблица 2 - Метрологические характеристики осциллографов цифровых портативных RTH1002, RTH1004_

Наименование характеристики			Значение характеристики
Число каналов	RTH1002		2
	RTH1004		4
Разрядность АЦП, бит			10
Максимальная частота дискретизации Бд при работе одного канала, Гц			5109
Максимальный объем памяти при работе одного канала, точек			5105
Входное сопротивление, Ом			106
Полоса пропускания, МГц, не менее	штатно		60
	опции В221/241		100
	опции B222/242		200
	опции B223/243		350
	опции B224/244		500
Время нарастания переходной характеристики, нс, не более	штатно		5,8
	опции В221/241		3,5
	опции B222/242		1,75
	опции B223/243		1
	опции B224/244		0,7
Диапазон значений коэффициента развертки, с/дел			от 10-9 до 5 102
Пределы допускаемой относительной погрешности по частоте 5F внутреннего опорного генератора			±10-5
Диапазон значений коэффициента отклонения (КО), В/дел			от 0,002 до 100
Пределы допускаемой относительной погрешности установки коэффициента отклонения 5КО, %		при КО более 0,005 В/дел	±1,5
		при КО не более 0,005 В/дел	±2,5
Диапазон установки постоянного смещения исм, В		при КО не более 0,5 В/дел	±4
		при КО от 1 В/дел до 20 В/дел	±200
Пределы допускаемой абсолютной погрешности установки постоянного смещения АИсм, В			±(0,005 • Исм + 0,1 • КО + 0,0015)
Пределы допускаемой абсолютной погрешности измерения постоянного электрического напряжения АЦпосЪ В			±(5КО • \|Ипост - Исм\| / 100 + АИсм)
Источники синхронизации			входы каналов
Режимы запуска			автоматический, ждущий, однократный
Виды запуска			по фронту, длительности импульса

Наименование характеристики		Значение характеристики
Входное сопротивление, Ом, не менее		107
Пределы допускаемой абсолютной погрешности измерения постоянного электрического напряжения ипост, в поддиапазонах измерения	От 0,1 мВ до 1 В включ.	±(5-10-4 ■ Ипост + 5 10-4 ■ P)
	Св. 1 В до 10 В включ. Св. 10 В до 100 В включ.	±(5-10-4 ■ Ипост + 3 10-4 ■ P)
	Св. 100 В до 1000 В включ.	±(8 10-4 ■ Ипост + 3 10-4 ■ P)
Пределы допускаемой абсолютной погрешности измерения переменного электрического напряжения искз в диапазоне частот от 10 Гц до 10 кГц, в поддиапазонах измерения	От 0,1 мВ до 1 В включ. Св. 1 В до 10 В включ. Св. 10 В до 100 В включ. Св. 100 В до 1000 В включ.	±(2 10-3 ■ Искз + 5 10-4 ■ P)
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления R, в поддиапазонах измерения	От 0,1 Ом до 1 кОм включ. Св. 1 кОм до 10 кОм включ. Св.10 кОм до 100 кОм включ. Св. 100 кОм до 1 МОм включ.	±(8 10-4 ■ R + 3 10-4 ■ P)
	Св. 1 МОм до 10 МОм включ.	±(210-3 ■ R + 5 10-4 ■ P)
	Св. 10 МОм до 100 МОм включ.	±(1,510-2 ■ R + 10-3 ■ P)
Пределы допускаемой абсолютной погрешности измерения электрической емкости С, в поддиапазонах измерения	От 0,001 нФ до 10 нФ включ. Св. 10 нФ до 100 нФ включ. Св. 100 нФ до 1 мкФ включ. Св. 1 мкФ до 10 мкФ включ. Св. 10 мкФ до 100 мкФ включ. Св. 100 мкФ до 1 мФ включ. Св. 1 мФ до 10 мФ включ.	±(10-2 ■ С + 5 10-4 ■ P)

где: Р - верхний предел поддиапазона измерения.

Таблица 4 - Технические характеристики осциллографов цифровых портативных RTH1002,

RTH1004

Наименование характеристики	Значение характеристики
Напряжение питающей сети, В	от 100 до 240
Частота питающей сети, Гц	от 50 до 60
Напряжение питания от встроенного аккумулятора, В	11,25
Потребляемая мощность, Вт, не более	60
Г абаритные размеры (длина х ширина х высота), мм, не более	201 х 74 х 293
Масса (без опций и аксессуаров), кг, не более	2,5
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %	от 0 до плюс 50 не более 85
Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %	от минус 20 до плюс 50 не более 95
Средняя наработка на отказ, лет	10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации под изображением прибора типографским способом и на заднюю панель осциллографов цифровых портативных RTH1002, RTH1004 методом наклейки.

Комплектность

Комплект поставки приведен в таблице 5.

Таблица 5 - Комплект поставки осциллографов цифровых портативных RTH1002, RTH1004

Обозначение	Количество
Осциллограф цифровой портативный RTH1002, RTH1004	1 шт.
Опции	по отдельному заказу
Адаптер питания с кабелем питания	1 шт.
Пассивные пробники	по количеству каналов
Кабели измерительные для входа мультиметра	2 шт. (только для RTH1002)
Руководство по эксплуатации	1 экз.
Методика поверки РТ-МП-3092-441-2016	1 экз.

Поверка

осуществляется по документу РТ-МП-3092-441-2016 «ГСИ. Осциллографы цифровые портативные RTH1002, RTH1004. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23 марта 2016 года.

Знак поверки наносится на заднюю панель осциллографов цифровых портативных RTH1002, RTH1004 в соответствии с рис. 2.

Средства поверки:

- Калибратор осциллографов Fluke 9500B (Госреестр № 30374-13)

- Калибратор многофункциональный Fluke 5522A (Г осреестр № 51160-12).

Сведения о методах измерений

приведены в документе «Осциллографы цифровые портативные RTH1002, RTH1004. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к осциллографам цифровым портативным RTH1002, RTH1004

1 ГОСТ Р 8.761-2011 «ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения».

2 ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

3 ГОСТ Р 8.648-2008. «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2109 Гц».

4 Приказ Росстандарта от 15.02.2016 г. № 146. «О утверждении государственной поверочной схемы для средств измерений электрического сопротивления».

5 ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».

6 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
