| Номер в госреестре | 63959-16 |
| Наименование СИ | Приборы универсальные |
| Обозначение типа СИ | VMD-10 |
| Изготовитель | ООО "Димрус", г.Пермь |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы универсальные «VMD-10» (далее-приборы) предназначены для измерения параметров изоляции высоковольтного оборудования - силовых и измерительных трансформаторов, кабельных линий, электрических машин.
Принцип действия приборов в режиме измерения тока и тангенса угла диэлектрических потерь основан на преобразовании тока, протекающего через встроенный резистор в контролируемой цепи, включающей блок входов, блок фильтров, с последующей обработкой сигнала аналого-цифрового преобразователя (АЦП).
Принцип действия приборов в режиме измерения напряжения основан на масштабном преобразовании входного напряжения в заданное число раз с помощью резистивного делителя с последующей обработкой сигнала АЦП.
Функционально прибор состоит из модуля.
На передней панели прибора расположены:
- жидкокристаллический дисплей для отображения информации;
- клавиатура управления.
Прибор имеет три канала измерения сигналов, пропорциональных току нагрузки, три канала измерения токов проводимости изоляции и три канала измерения напряжения переменного тока.
Прибор позволяет измерять параметры, отражающие состояние изоляции высоковольтного оборудования:
- токов утечки изоляции;
- среднеквадратические значения напряжения переменного тока;
- сигналов, пропорциональных току нагрузки;
- тангенс угла диэлектрических потерь.
При регистрации параметров изоляции в памяти прибора сохраняется дата, время и диапазон измеренных значений. Считывание журнала сигналов, а также измерение производится по команде от оператора.
В приборах предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:
- ограничение напряжения при превышении напряжения свыше максимального значения;
- автоматическое отключение питающего напряжения при наступлении перегрузки;
- ручное аварийное отключение при помощи кнопки подачи питания.
Внешний вид прибора с указанием места пломбирования и места нанесения знака поверки представлен на рисунке 1.

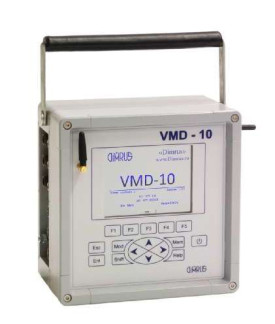

Рисунок 1 - Внешний вид приборов универсальных «VMD-10»
Встроенное ПО (VMD.sim) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность аппаратов незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой. Метрологические характеристики нормированы с учетом влияния ПО.
Внешнее ПО «VMD_Control.exe» устанавливается на персональный компьютер, предусматривает экранную форму отображения информации и предназначено для сбора информации с прибора, хранения и представления пользователю в удобном виде. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | VMD.sim | VMD Control.exe |
| Номер версии (идентификационный номер) ПО | 1.25 | 1.0.0.29920 |
| Цифровой идентификатор ПО | 3289EBA2 | 426DB50D |
| Другие идентификационные данные (если есть) | - | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
| Таблица 2 - Метрологические и технические характеристики приборов | |
| Характеристика | Значение |
| Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц, В | от 20 до 220 |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц, % | ±1,5 |
| Диапазон измерения тока утечки изоляции, мА | от 0,05 до 200,00 |
| Пределы допускаемой относительной погрешности измерения тока утечки изоляции, % | ±1 |
| Диапазон измерения тока нагрузки, А | от 0,01 до 5,00 |
| Пределы допускаемой относительной погрешности измерения тока нагрузки, % | ±5 |
| Диапазон измерения угла между током и напряжением в измерительном канале, град | от 0 до 180; от 0 до минус 180; |
| Пределы допускаемой абсолютной погрешности измерения угла между током и напряжением в измерительном канале, град | ±0,5 |
| Диапазон измерения тангенса угла диэлектрических потерь при условии 80°< ф < 90° | от 110-4 до 0,1764 |
| Пределы допускаемой абсолютной погрешности измерения тангенса угла диэлектрических потерь при условии 80°< ф < 90° | ±0,004 |
| Количество каналов измерения напряжения переменного тока | 3 |
| Количество каналов измерения тока утечки изоляции | 3 |
| Количество каналов измерения тока нагрузки | 3 |
| Порты внешней связи прибора | USB |
| Г абаритные размеры, мм | (240±5)х(240±5)х(140±5) |
| Масса, кг | 5±0,2 |
| Электропитание | встроенный аккумулятор; сеть переменного тока напряжением (220±22) В, частотой (50±0,5) Гц |
| Средняя наработка на отказ, часов, не менее | 10 000 |
| Средний срок службы, лет, не менее | 10 |
| Рабочие условия применения: - температура окружающего воздуха, °C, не более - относительная влажность воздуха при 30 °С, %, не более - атмосферное давление, кПа | от минус 20 до плюс 45 95 от 84 до 106,7 |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель прибора - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.
Таблица 3 - Комплектность прибора
| Наименование | Количество |
| Прибор универсальный «VMD-10» в транспортном кейсе | 1 шт. |
| Кабель USB | 1 шт. |
| Сетевой кабель питания | 1 шт. |
| Диск с ПО «VMD» | 1 шт. |
| Формуляр | 1 экз. |
| Методика поверки | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу 4226-078-60715320-2015 МП «Приборы универсальные «VMD-10». Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2015 г.
Основные средства поверки: калибратор многофункциональный 3010 (г.р. № 34284-07); калибратор универсальный 9100 (г.р. № 25985-09); калибратор переменного тока «Ресурс-К2» (г.р. № 31319-12).
приводятся в руководстве по эксплуатации 4226-078-60715320-2013 РЭ.
Нормативные и технические документы, устанавливающие требования к приборам универсальным «VMD-10»
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ТУ 4226-078-60715320-2013 «Приборы универсальные «VMD-10»». Технические условия».
4 ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
5 Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности".
