| Номер в госреестре | 63965-16 |
| Наименование СИ | Система измерительная баллистическая |
| Обозначение типа СИ | Prototypa 2010/2269/Е1 |
| Изготовитель | "Prototypa-ZM, s.r.o.", Чехия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная баллистическая «Prototypa 2010/2269/Е1» (далее - система) предназначена для измерения баллистических параметров охотничьих дробовых патронов калибров 12/76,16/70, 20/76, а именно: одновременного измерения давления пороховых газов в патроне и начальной скорости заряда (дробь в контейнере) при выстреле из измерительного баллистического ствола.
Система содержит полный набор аппаратно-программных средств для измерения баллистических параметров при выстреле из измерительного баллистического ствола.
Пользовательский интерфейс и управление системой при выполнении испытательных и поверочных работ обеспечивается компьютером и прикладной программой «BA Control V8.2.0 R-REV 2010-12-06»
Для измерения давления пороховых газов в патроне, возникающего при выстреле из измерительных баллистических стволов, применяется кварцевые датчики высокого давления Kistler 6215, Kistler 607С2.
Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта.
Заряд Q, возникающий вследствие пьезоэлектрического эффекта, линейно зависит от приложенного давления P и определяется по формуле:
Q = Кп-P, Кл, где (1)
P - приложенное давление, Па;
Кп - коэффициент пьезочувствительности материала, Кл/Па.
Дальнейшее усиление заряда и его обработка, под управлением программного обеспечения, осуществляется баллистическим анализатором BA04S. Обработанные данные о величине давления пороховых газов передаются в компьютер и выводятся на экран монитора в виде графиков и таблиц.
Для измерения начальной скорости заряда (дробь в контейнере) используется передвижная атмосферостойкая оптическая рамка WLS03, в которую вмонтированы два быстрых оптических барьера MOG03. При пролете заряда (дробь в контейнере) первого оптического барьера вырабатывается импульс - «старт», который передается в баллистический анализатор BA04S и запускает внутренний таймер баллистического анализатора. При пролете заряда (дробь в контейнере) второго оптического барьера вырабатывается импульс - «стоп», который также передается в баллистический анализатор BA04S и останавливает таймер баллистического анализатора.
Начальная скорость заряда (дробь в контейнере) определяется методом косвенных измерений, т.е. измеряется интервал времени между двумя импульсами «старт - стоп», поступившими на вход баллистического анализатора при известном расстоянии между оптическими барьерами и определяется по формуле:
V = S/ Т, м/с, где (2)
S - расстояние между двумя оптическими барьерами, м;
Т - интервал времени между двумя импульсами «старт»-«стоп», с.
Конструктивно система измерительная баллистическая «Prototypa 2010/2269/Е1» состоит из баллистического затвора UZ-2002 с измерительными стволами, баллистического анализатора BA04S и стандартной передвижной атмосферостойкой оптической рамки WLS03, соединенными между собой кабелями, входящими в комплект системы.
Для нормальной работы системы необходим персональный компьютер со следующими техническими данными:
- центральный процессор Intel Pentium 4, c тактовой частотой более 2ГГц или Intel Pentium M c тактовой частотой более 1,4 ГГц;
- ОЗУ - на 512 Мбайт;
- HDD - более 30 Гбайт;
- сеть Ethernet 10/100 LAN (Local Area Network - локальная сеть);
- карта PCI или PCMCIA для компьютера типа «ноутбук» (рекомендуется 3 com -порта) с соединителем RJ45 и обеспечением IPX/SPX;
- графический адаптер с цифровым устройством вывода для графического дисплея;
- жидкокристаллический монитор с цифровым устройством ввода - минимум - 15” (с разрешением мин. 1024х768);
- стандартная клавиатура, мышь, CDROM (компакт - диск ПЗУ), CDRW, FDD;
- рекомендуемая операционная система MS Windows XP Professional, при желании MS Windows 2000.

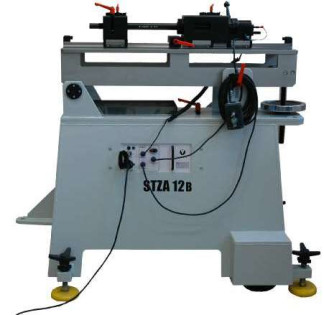

Общий вид оборудования, входящего в состав системы приведен на рисунках 1- 7.
Пломба поверителя
| 05 Ш | | |
| «вГЩк 1-Л | |
| t ТтПЯй» 8И0А I | гс«*до«иии |
| 40 МнЬп out <л4к' 1 - ■ | п |
| □ | |
| Ctuvge QQn | в I |
| ttmmn. ^ j Local | ■ |
| 1 fa WSTLER | |ум» ЪЮ ' 1 |
Рисунок 6 - Kistltr 5357В10 - калибратор заряда для баллистического анализатора BA04S
Калибратор заряда Kistler 5357B10 предназначен для калибровки баллистического анализатора BA04S.
Кварцевый датчик высокого давления Kistler 6213 BK является эталонным датчиком и совместно с генератором импульса Kistler 6909 предназначен для калибровки рабочих датчиков давления Kistler 6215, Kistler 607С2
Программное обеспечение «BA Control V8.2.0 R-REV 2010-12-06» включает прикладные управляющие программы, специализированные для выполнения отдельных видов испытательных работ, и общие для них вспомогательные программные и информационные файлы.
Алгоритм вычисления хеш-кода всех программных файлов - MD5.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных воздействий - «Высокий», внешнего программного обеспечения - «Средний» в соответствии с 4.5 Р 50.2.077- 2014.
Метрологически значимые программные файлы «BA Control V8.2.0_2010-12-06» приведены в таблице 1.
Таблица 1
| Идентифика ционное наименование | Номер версии (идентификационный номер) | Цифровой идентификатор (контрольная сумма исполняемого кода) | Другие иденти- фика- ционные данные | Алгоритм вычисления цифрового идентифика тора |
| 1 | 2 | 3 | 4 | 5 |
| Программа «BA Control» | V8.2.0 (Release 0 Build 82) | 774b043a21a0c82c3 c3804dcfd 522697 | - | MD5 (RFC 1321) |
приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение |
| Диапазон измерения давления, МПа | от 50 до 150 |
| Средняя чувствительность, пКл/МПа | 14 |
| Пределы приведенной погрешности измерения давления, % | ±2,0 |
| Диапазон измерения начальной скорости заряда, м/с | 50 - 500 |
| Пределы приведенной погрешности измерения начальной скорости заряда, % | |
| - до 400 м/с | ±0,24 |
| - от 401 м/с до 500 м/с | ±0,27 |
| Средняя наработка на отказ (То), ч, не менее | 50000 |
| Напряжение питания: переменным током частотой 50 Гц, В постоянным током, В | 24, 100-230 12 |
| Потребляемая мощность, не более, ВА | 110 |
| Рабочий диапазон температур, °С | от плюс 18 до плюс 25 |
| Наименование параметра | Значение |
| Г абаритные размеры основного оборудования, входящего в | |
| состав системы, длина х ширина х высота, мм, не более | |
| 1. STZA 12B10 - мобильный стрелковый стенд для UZ-2002 | 1335х740х1030 |
| 2. UZ-2002 - Универсальный баллистический затвор | 960 х 312 х 220 |
| 3.WLS03 - Стандартная передвижная атмосферостойкая | 1350х1100х1850 |
| оптическая рамка для баллистического анализатора BA04S2 | |
| 4. BA04S2 - Баллистический анализатор | 500 х 220 х 170 |
| 5. Kistler 5357B10 - калибратор заряда для BA04S2 | 300 х 220 х 170 |
| 6. Kistler 6909 - Г енератор импульса давления | 218 х190 х 647 |
| Масса основного оборудования, входящего в состав системы, кг, | |
| не более | |
| 1. STZA 12B10 - мобильный стрелковый стенд для UZ-2002 | 350 |
| 2. UZ-2002 - Универсальный баллистический затвор | 50 |
| 3.WLS03 - Стандартная передвижная атмосферостойкая | 130 |
| оптическая рамка для баллистического анализатора BA04S2 | |
| 4. BA04S2 - Баллистический анализатор | 8 |
| 5. Kistler 5357B10 - калибратор заряда для BA04S2 | 2 |
| 6. Kistler 6909 - Генератор импульса давления | 19 |
наносится печатным способом на титульных листах в эксплуатационной документации.
Комплектность системы:
1. STZA 12B - мобильный стрелковый стенд для установки UZ-2002 - зав. № 136.
2. UZ-2002 - универсальный баллистический затвор - зав. № 2925.
3. ВТ990-1000к - баллистический измерительный ствол, калибр 20/76 - зав. № 3329.
4. ВТ940-1000к - баллистический измерительный ствол, калибр 16/70 - зав. № 3328.
5. BT980- 1000к - баллистический измерительный ствол, калибр 12/76 - зав. № 3326, зав. № 3327.
6. BA04S2 - баллистический анализатор - зав. № 075
7. Kistler 6213BK - эталонный пьезоэлектрический датчик давления - зав. № 4265393.
8. Kistler 6215 - рабочий пьезоэлектрический датчик давления - зав. № 4231717.
9. Kistler 6215 - рабочий пьезоэлектрический датчик давления - зав. № 4279929
10. Kistler 607С2 - кварцевый датчик давления - зав. № 2125743.
11. MH 164 - пьезоэлектрический акселератор - зав. № 64065.
12. MHP 050 - пьезоэлектрический дульный датчик давления - зав. № 0122.
13. WLS03 - атмосферостойкая оптическая рамка (световой экран), с цифровыми и аналоговыми датчиками скорости (световые барьеры) - зав. № 146.
14. Kistler 6909 - комплекс для калибровки пьезоэлектрических датчиков давления Kistler 6215, Kistler 607С2 - зав. № 4370770.
15. Калибратор заряда Kistler 5357В10 -калибратор для баллистического анализатора BA04S2 - зав. № 4328034
16. Паспорт - ПС 058-30007-2015.
осуществляется в соответствии с документом МП 058-30007-2015 «Система измерительная баллистическая «PROTOTYPA 2010/2269/E1» Методика поверки», утвержденным ФГУП «СНИИМ» «01» октября 2015 года. Знак поверки наносится на свидетельство о поверке.
Таблица 3
| № п/п | Наименование | Метрологические характеристики |
| 1 | Грузопоршневой манометр МП-2500 | КТ 0,05, 2 разряд ГОСТ 8291-83 |
| 2 | Регистрирующая аппаратура «Нейва 10000» | АШВ2.832.042ТУ: нелинейность амплитудной характеристики - 0,02 %, коэф. преобраз. - 0,23 мВ/пКл. Госреестр № 40168-08. |
| 3 | Мультиметр цифровой Agilent 34401A | Диапазон измерения переменного напряжения 0-1 В, частотой 25 Гц, 5 = ±0,06% в диапазоне частот от 10 Гц до 20 кГц Госреестр № 54848-13 |
| 4 | Осциллограф цифровой TPS2024B | Диапазон установки коэффициента развертки (Кр) от 2,5 нс/дел до 50 с/дел, А, с = ±(0,004Кр + 1 • 10"4 Т +0,4 нс) Г осреестр СИ № 48472-11 |
| 5 | ОМЭС Р4033 | Rном. = 100 МОм, КТ 0,005, Госреестр СИ № 5086-75. |
| 6 | Частотомер электронно-счетный вычислительный Ч3-64/1 диапазон измерения длительности импульсов от 10нс до 2^104с | Основная погрешность кварцевого генератора 50 = 5^ 10-7 Госреестр СИ № 9135-83. |
Методики измерений приведены в документах:
1.«Универсальный баллистический затвор UZ-2002 Инструкция по эксплуатации» -Prototypa-ZM, s.r.o.
2. «BA04S2 Баллистический анализатор Инструкция по эксплуатации» - Prototypa-ZM,
s.r.o.
3. «WLS03 Стандартная передвижная атмосферостойкая оптическая рамка (атмосферостойкость IP66) для баллистического анализатора BA04S/SE/S2 Инструкция по эксплуатации» - Prototypa-ZM, s.r.o.
4. «Руководство пользователя Калибратор заряда Тип 5357В.» - В13.5357Ве-11.2000 KISTLER.
5. «Датчики давления KISTLER для баллистических измерений Принадлежности Калибровка датчиков Инструкция по эксплуатации и уходу» - Prototypa-ZM, s.r.o.
6. «Методики баллистических тестов дробовых патронов Патрон: 12/76, 16/70, 20/76» -Prototypa-ZM, s.r.o.
Нормативные и технические документы, устанавливающие требования к системе баллистической измерительной Prototypa 2010/2269/Е1
1 ГОСТ Р 50530-2010 «Патроны к гражданскому и служебному огнестрельному оружию, устройствам промышленного и специального назначения Требования безопасности и методы испытаний на безопасность».
2 Техническая документация фирмы «Prototypa-ZM, s.r.o.», Чешская Республика.
