Системы комплексного управления мультипроцессорные МСКУ 6000, 63966-16

Назначение

Системы комплексного управления мультипроцессорные МСКУ 6000 (далее - системы) предназначены для измерения сигналов от термопреобразователей сопротивления, термопар и других первичных измерительных преобразователей с выходными аналоговыми сигналами силы и напряжения постоянного тока и частоты с визуализацией результатов в единицах технологических параметров, а также для воспроизведения аналоговых сигналов силы и напряжения постоянного тока для управления исполнительными устройствами.

Описание

Принцип действия измерительных каналов системы с входными аналоговыми сигналами заключается в аналого-цифровом преобразовании сигналов, последующем преобразовании полученных цифровых кодов в значения технологического параметра и визуализации результатов на устройстве отображения. В системе реализованы также ввод и вывод дискретных сигналов, несущих информацию о состоянии контролируемого объекта и для управления его компонентами.

Конструктивно система включает в себя средства связи с объектом, управления, защиты, архивирования, коммуникационные и может быть размещена в приборном блок-боксе, предназначенном для эксплуатации на открытом воздухе или под навесом, в приборном шкафу или во взрывозащищенных корпусах с защитой вида Exd, предназначенных для размещения на технологических узлах автоматизируемого оборудования. К конструктиву, в котором размещена система, подключаются кабели от первичных измерительных преобразователей и исполнительных механизмов, интерфейсные кабели и кабели электропитания.

Системы являются проектно-компонуемыми изделиями, у которых количество каналов, их функциональные назначения и диапазоны входных сигналов определяются заказом.

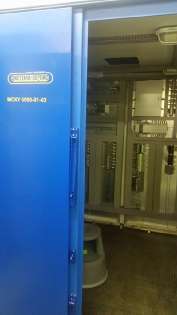

Внешний вид системы, размещенной в различных конструктивах, приведен на рисунке 1.

Программное обеспечение

Программное обеспечение МСКУ6000 состоит из:

-    встроенного программного обеспечения (ВПО) контроллеров, включающего в себя метрологически значимую часть;

-    ПО верхнего уровня, не являющегося метрологически значимым.

Метрологически значимая часть встроенного программного обеспечения устанавливается в энергонезависимую память в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит, цифровой идентификатор ВПО не вычисляется. Уровень защиты - "высокий" по Р 50.2.077-2014.

Идентификационные данные метрологически значимого ВПО приведены в таблице 1.

Таблица 1

Программное обеспечение верхнего уровня устанавливается на АРМ оператора и предназначено для визуализации информации, получаемой от контроллеров. ПО верхнего уровня не имеет доступа к метрологически значимой части ВПО и не позволяет вносить в него изменения.

Технические характеристики

Пределы допускаемой основной приведенной погрешности преобразования

сигналов от термопреобразователей сопротивления, %..............................................±0,2

Пределы допускаемой основной приведенной погрешности преобразования сигналов от

термопар, %.....................................................................................................±0,1

Диапазоны входных сигналов силы постоянного тока, мА..................от минус 20 до плюс 20

от 4 до 20 от 0 до 20

Пределы допускаемой основной приведенной погрешности

преобразования входных сигналов силы постоянного тока, %........................................±0,1

Диапазон входных сигналов напряжения постоянного тока, В..............от минус 10 до плюс 10

Пределы допускаемой основной приведенной погрешности

преобразования входных сигналов напряжения постоянного тока, %.................................±0,1

Диапазон входных сигналов частоты, Гц....................................................от 100 до 15000

Пределы допускаемой основной приведенной погрешности

преобразования сигналов частоты, %.......................................................................±0,05

Диапазоны воспроизведения силы постоянного тока, мА ......................................от 4 до 20

от 0 до 20

Пределы допускаемой основной приведенной погрешности

воспроизведения силы постоянного тока, %..............................................................±0,1

Диапазон воспроизведения напряжения постоянного тока, В...................................от 0 до 10

Пределы допускаемой основной приведенной погрешности

воспроизведения напряжения постоянного тока, %.....................................................±0,1

Примечание: нормирующим значением при определении приведенной погрешности является диапазон технологического параметра (алгебраическая разность верхнего и нижнего пределов диапазона), указанный в таблице подключений СС.421467.00 ТЭ5.

Температурный коэффициент (при изменения температуры от нормальной до пределов рабочих условий эксплуатации), %/10 0С

каналов с входными сигналами частоты.............................

0,05

0,10

остальных каналов .......................................................

Параметры питания

-    от основной сети переменного тока 50 Гц, В.....................................

-    от резервной сети постоянного тока, В.............................................

-    потребляемая мощность, не более

при питании от сети 220 В, 50 Гц, кВ А..................................

при питании от сети 220 В, 50 Гц с включенными обогревателями

блок-бокса (при размещении системы в блок-боксе), кВ А..........

7,0

1,2

при питании напряжением постоянного тока 220 В, кВт..............

Рабочие условия эксплуатации:

при размещении в блок-боксе или во взрывозащищенном корпусе

-    температура окружающего воздуха, °С

от минус 60 до плюс 50

............до 95

от 84 до 107

-    относительная влажность, %..................

-    атмосферное давление, кПа...............

Примечание: система управления микроклиматом обеспечивает поддержание температуры внутри блок-бокса и взрывозащищенного корпуса в диапазоне от плюс 5 до плюс 50 °С при размещении в приборном шкафу

-    температура окружающего воздуха, °С

от плюс 5 до плюс 50

............................до 80

............от 84 до 107

..........................15

.....................20000

-    относительная влажность, %.................

-    атмосферное давление, кПа...............

Срок службы, лет, не менее

Средняя наработка на отказ, ч

Г абаритные размеры (ШхВхГ), мм, не более

-    при размещении в блок-боксе.........................

2160х2160х2270 .. 810х2100х405 ,...632х432х277

-    при размещении в приборном шкафу...............

-    при размещении во взрывозащищенном корпусе

Масса (на один конструктив), кг, не более

-    при размещении в блок-боксе.........

2500

..500

...70

-    при размещении в приборном шкафу .....

-    при размещении во взрывозащищенном корпусе

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на лицевую сторону конструктива (блок-бокса, взрывозащищенного корпуса или шкафа приборного) в виде наклейки.

Комплектность

-    система комплексного управления мультипроцессорные МСКУ 6000

-    руководство по эксплуатации СС.421467.01-06-01 РЭ;

-    методика поверки МП2064-0106-2015;

-    формуляр СС.421467 ФО;

-    программный пакет "Сателлит" и программный комплекс "Аргус" (на носителях);

-    инструкция по установке программного обеспечения» СС.421467.00 И6;

-    инструкция по работе с программным комплексом "Аргус" СС.421467.00 И5;

-    таблица подключений СС.421467.00 ТЭ5.

Поверка

осуществляется по документу МП2064-0106-2015 "Системы комплексного управления мультипроцессорные МСКУ 6000. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 10 декабря 2015 г.

Знак поверки систем наносится на свидетельство о поверке.

Перечень основных средств поверки:

-    генератор сигналов специальной формы AFG72125, от 1 мГц до 25 МГц, ±210-5 (Рег. №53065-13)

-    магазин сопротивления Р4831, от 10-2 до 106 Ом, кл. 0,02 (Рег. №38510-08);

-    калибратор универсальный Н4-7 (Рег. №22125-01);

-    вольтметр универсальный цифровой GDM-78261 (Рег. №52669-13).

Сведения о методах измерений

приведены в Руководстве по эксплуатации СС.421467 РЭ.

Нормативные и технические документы, устанавливающие требования к системам комплексного управления мультипроцессорным МСКУ 6000

1    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.

3    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4    ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры.

5    Технические условия ТУ 4217-068-56318576-2014.
