| Номер в госреестре | 63969-16 |
| Наименование СИ | Камера фотометрическая |
| Обозначение типа СИ | LMK 5 |
| Изготовитель | "TechnoTeam Bildverarbeitung GmbH", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камера фотометрическая LMK 5 (далее по тексту - камера) предназначена для измерения яркости источников света и отражающих поверхностей.
Принцип действия камеры заключается в определении яркости и координат цветности методом пространственного разрешения.
В качестве приемника излучения используется ПЗС-матрица, корригированная под функцию чувствительности человеческого глаза V(X). При измерении яркости используются линзы с фиксированной апертурой. При постоянном фокусном расстоянии применяются телецентрические макролинзы 8, 25 и 50 мм. Изменяемое фокусное расстояние реализуется для линз диаметром 25, 50 мм.
Кроме координат цветности камера также позволяет определить доминирующую длину волны и коррелированную цветовую температуру источников излучения (светодиодов и ламп).
Управление работой камер, обработка результатов измерений осуществляется с помощью программного обеспечения LMK LabSoft (далее ПО), установленного на внешний компьютер. ПО осуществляет настройку и контроль работы прибора в процессе эксплуатации; анализирует и отображает в режиме реального времени значения яркости измеряемой поверхности.
ПО позволяет сохранять на жесткий диск компьютера информацию, передаваемую камерой; обрабатывать результаты измерений и выводить данные о яркости исследуемой поверхности на дисплей. ПО позволяет также сохранить данные о яркости после ручной обработки снимка камеры, распечатать отчет или осуществить импорт данных в другой формат для дальнейшей работы с ними в сторонних программах.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LMK LabSoft |
| Номер версии (идентификационный номер) ПО | 14.9.29 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён наличием пароля. Установка обновленных версий ПО допускается только представителями предприятия -изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Метрологические характеристики | |
| Диапазон измерений яркости, кд/м2 | от 100 до 10000 |
| Диапазон показаний яркости, кд/м2 | от 0,1 до 10000 |
| Пределы допускаемой относительной погрешности измерения яркости, % | ±4 |
| Технические характеристики | |
| Разрешение (эффективные пиксели) - стандартное - высокое | 1380 х 1030 2448 х 2050 |
| Динамическое разрешение - режим одного снимка - режим нескольких снимков - режим высокодинамичных измерений | 1:1100 1:3600 1:10000000 |
| Габаритные размеры (ВхШхГ), мм, не более | 110 х 70 х 70 |
| Масса, кг, не более | 1,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (без выпадения конденсата), %, не более - атмосферное давление, кПа | от 15 до 30 от 10 до 90 100 ±4 |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на торцевую поверхность камеры, используя технологию трафаретной печати.

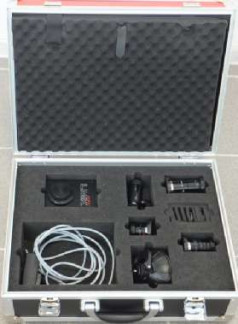

Таблица 3
| Наименование | Количество, шт. |
| Камера фотометрическая LMK 5 | 1 |
| Объективы (f = 8 мм, 25 мм и 50 мм) | 3 |
| Нейтральные светофильтры (ND 1,0; ND 2,0; ND 3,0) | 3 |
| Коммуникационные кабели | 2 |
| Ноутбук с установленным ПО LMK Lab Soft | 1 |
| Держатель для камеры | 1 |
| Кейс для хранения прибора | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 049.М4-15 | 1 |
осуществляется по документу МП 049.М4-15 «Государственная система обеспечения единства измерений. Камера фотометрическая LMK 5. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 22 июня 2015 года.
Основные средства поверки:
Источник яркости из состава Государственного вторичного эталона единицы яркости непрерывного излучения в диапазоне от 10-4 до 104 кд/м2 2.1.ZZA.0068.2015 Основные метрологические характеристики: диапазон измерения яркости от 100 до 10000 кд/м ;
-2
пределы допускаемой относительной погрешности измерений яркости ±0,5-10" .
«Камера фотометрическая LMK 5. Руководство по эксплуатации» разделы 2-6.
Нормативные и технические документы, устанавливающие требования к камере фотометрической LMK 5
ГОСТ 8.023-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
Техническая документация фирмы-изготовителя.
