| Номер в госреестре | 63986-16 |
| Наименование СИ | Толщиномеры электромагнитно-акустические |
| Обозначение типа СИ | ЕМ2210 и AIR |
| Изготовитель | ООО "НВП "Кропус", г.Ногинск; ООО "Октанта", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 18.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры электромагнитно-акустические ЕМ2210 и AIR (далее - толщиномеры) предназначены для измерений толщины стенок стальных труб, листового проката, прутов и других изделий из стали, а также алюминия и других металлов.
Толщиномеры являются портативными, одноканальными приборами и предназначены для ручного использования.
Принцип действия толщиномеров основан на эхо-импульсном акустическом методе, который использует свойства ультразвуковых колебаний отражаться от границы раздела сред с разными акустическими сопротивлениями. Излучение ультразвуковых колебаний производится за счет взаимодействия вихревых токов, наводимых на поверхности контролируемого изделия электромагнитно-акустическим преобразователем при подаче в него импульса тока ультразвуковой частоты, с полем магнита этого преобразователя.
Толщиномеры производят измерения без применения контактной жидкости и без предварительной подготовки поверхности, с рабочим зазором между датчиком и металлом до 2 мм. В качестве зазора может выступать слой ржавчины, слой солевых отложений или другое непроводящее покрытие (краска, лак, эмаль, пластик и т.д.).
Специальный алгоритм обработки данных позволяет корректно измерять толщину объекта контроля при наличии мешающих факторов, таких как анизотропия металла, наличие нескольких отражателей, наличие внешних помех. Прибор позволяет исключить человеческий фактор, делая измерения толщины полностью автоматическими.
Толщиномеры имеют возможность подключения к мобильному телефону или планшетному компьютеру на базе Android при помощи вспомогательного программного обеспечения ScanView. Применяется для отображения А-скана, отображения толщины, изменения параметров зондирующего импульса, сохранения данных на флэш-карте.

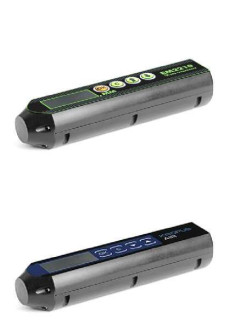

Конструктивно толщиномеры состоят из электронного блока и съемного преобразователя, образующих единый корпус. Управление толщиномерами производится с панели электронного блока. Фотографии общего вида толщиномеров представлена на рисунке 1 и 2.
Отличие исполнения EM2210 и AIR заключается в цвете передней панели и дизайне органов управления.
Для предотвращения несанкционированного доступа толщиномеры пломбируются на боковой стороне электронного блока, в соответствии с рисунком 3.
| _& | Г 5 ’ СЕ >-■ F = S I f- л'ё | В |
| щ 1 1 | 1, J | |
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее - ПО), установленное на толщиномер, выполняет следующие функции:
- управление электронным блоком толщиномера;
- изменение настроек;
- калибровка толщиномера;
- отображение результатов измерений толщиномера.
Идентификационные признаки ПО толщиномеров соответствуют данным, приведенным в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Е |
| Номер версии (идентификационный номер) ПО | 1.1.0 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Защита ПО толщиномеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2
| Наименование параметра | Значение параметра |
| Диапазон измерений толщины для стали, мм | От 2 до 60 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | ±0,08 |
| Диапазон настройки скорости звука в материале, м/с | от 1000 до 9999 с шагом 1 м/с |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 164 х 40 х 32 |
| Масса толщиномера, кг, не более | 0,2 |
| Время непрерывной работы без подзарядки аккумулятора, ч | 5 |
| Условия эксплуатации: Температура окружающей среды, °С | От минус 10 до плюс 50 |
наносится на переднюю панель электронного блока толщиномера методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации методом печати.
Таблица 3
| Наименование | Количество |
| Толщиномер ЕМ2210 или AIR | 1 шт. |
| Зарядное устройство | 1 шт. |
| Кейс для хранения прибора | 1 шт. |
| Чехол для транспортирования и хранения | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Контрольный образец толщиной 10 мм* | 1 шт. |
| Планшетный компьютер с установленным ПО, кабелями и зарядным устройством* | 1 компл. |
* Предоставляется дополнительно, по требованию заказчика.
осуществляется по документу МП 009.Д4-16 «ГСИ. Толщиномеры электромагнитноакустические ЕМ2210 и AIR. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в феврале 2016 г. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основное средство поверки:
Меры из комплекта образцовых ультразвуковых мер КМТ176М-1 в диапазоне толщин от
0,5 до 300 мм. Пределы допускаемой относительной погрешности по эквивалентной ультразвуковой толщине от ±0,3 до ±0,7% (Госреестр № 6578-78).
приведены в разделе 5 руководств по эксплуатации «Толщиномеры электромагнитноакустические ЕМ2210. Руководство по эксплуатации. ТА.00.00.00.00 РЭ» и «Толщиномеры электромагнитно-акустические AIR. Руководство по эксплуатации. AIR.00.00.00.00 РЭ».
Нормативные и технические документы, устанавливающие требования к толщиномерам электромагнитно-акустическим ЕМ2210 и AIR
Технические условия «Толщиномеры электромагнитно-акустические ЕМ2210 и AIR. Технические условия. ТУ 4276-032-33044610-15».
