Государственный реестр средств измерений

Индикаторы рычажно-зубчатые торговой марки "NORGAU" 042 083, 63987-16

Индикаторы рычажно-зубчатые торговой марки «NORGAU» серии 042 083 (далее по тексту - индикаторы) предназначены для относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Карточка СИ
Номер в госреестре 63987-16
Наименование СИ Индикаторы рычажно-зубчатые торговой марки "NORGAU"
Обозначение типа СИ 042 083
Изготовитель "Guilin Guanglu Measuring Instrument Co., Ltd.", Китай
Год регистрации 2016
Срок свидетельства 18.05.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Индикаторы рычажно-зубчатые торговой марки «NORGAU» серии 042 083 (далее по тексту - индикаторы) предназначены для относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

Описание

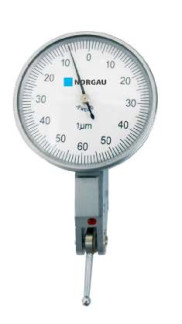

Индикатор состоит из корпуса со встроенным передаточным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой.

Принцип действия индикатора состоит в преобразовании малых перемещений измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного устройства.

Индикаторы изготавливаются со шкалами, параллельными оси измерительного рычага в среднем положении и с зажимным устройством типа «ласточкин хвост».

Опломбирование индикаторов от несанкционированного доступа не предусмотрено.

| NORGAU - Товарный знак «NORGAU» наносится на паспорт индикаторов типографским методом, на циферблат и на футляр индикаторов краской или методом лазерной маркировки.

Технические характеристики

Таблица 1 - Основные метрологические характеристики индикаторов с ценой деления шкалы 0,01 мм_

Наименование характеристики

Значение

Диапазон измерений, мм

от 0 до 0,5

от 0 до 0,8

от 0 до 1,6

Цена деления шкалы, мм

0,01

0,01

0,01

Наибольшая разность погрешностей измерений индикатора при любом его положении и положении рычага*, мм:

-    на любом участке шкалы в пределах 0,05 мм

-    на любом участке шкалы в пределах 0,1 мм

-    на любом участке шкалы в пределах 0,5 мм

-    на всем диапазоне измерений при прямом ходе

-    на всем диапазоне измерений при прямом и обратном ходах

0,003

0,005

0,008

0,010

0,013

0,003

0,005

0,008

0,010

0,013

0,004

0,005

0,008

0,010

0,013

0,004

0,005

0,008

0,010

0,013

0,005

0,006

0,008

0,013

0,015

0,006

0,010

0,013

0,020

0,023

Размах показаний** при 5 измерениях, мкм, не более

3

4

5

6

Измерительное усилие, Н, не более

0,5

Усилие поворота измерительного рычага, Н

от 2,5 до 7

Параметр шероховатости измерительной поверхности рычага Ra, мкм, не более

0,1

Диаметр индикатора, мм

39

31

39

31

39

39

Длина измерительного рычага, мм

16

16

28

36

Диапазон рабочих температур, °С

от +17 до +23

Относительная влажность воздуха, %, не более

80

Примечания:

* - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.

** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.

Наименование характеристики

Значение

Диапазон измерений, мм

от 0 до 0,12

от 0 до 0,2

Цена деления шкалы, мкм

1

2

Наибольшая разность погрешностей измерений индикатора при любом его положении и положении рычага*, мм:

-    на любом участке шкалы в пределах 0,01 мм

-    на любом участке шкалы в пределах 0,02 мм

-    на любом участке шкалы в пределах 0,05 мм

-    на любом участке шкалы в пределах 0,1 мм

-    на всем диапазоне измерений при прямом ходе

-    на всем диапазоне измерений при прямом и обратном ходах

0,002

0,003

0,003

0,005

0,002

0,003

0,004

0,006

0,002

0,003

0,004

0,006

Размах показаний** при 5 измерениях, мкм, не более

2

Измерительное усилие, Н, не более

0,5

Усилие поворота измерительного рычага, Н

от 2,5 до 7

Параметр шероховатости измерительной поверхности рычага Ra, мкм, не более

0,1

Диаметр индикатора, мм

39

31

39

Длина измерительного рычага, мм

12,8

Диапазон рабочих температур, °С

От +18 до +22

Относительная влажность воздуха, %, не более

80

Примечания:

* - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.

** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.

Знак утверждения типа

наносят на футляр индикаторов методом наклейки и на титульный лист паспорта типографским методом.

Комплектность

Таблица 3 - Комплектность средств измерений

Наименование

Количество

индикатор

1 шт.

футляр

1 шт.

паспорт

1 экз.

методика поверки

1экз.

Поверка

осуществляется по документу МП 63987-16 «Индикаторы рычажно-зубчатые торговой марки «NORGAU» серии 042 083. Методика поверки», утвержденному ФГУП «ВНИИМС» 02 февраля 2016 г.

Основное средство поверки:

прибор универсальный для измерений длины DMS 1000 с пределом допускаемой абсолютной погрешности ±(0,2+L/1000), мкм, где L в мм (Рег. № 36001-07).

Допускается применять не указанные в перечне средства измерений, обеспечивающие определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносятся на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к индикаторам рычажно-зубчатым торговой марки «NORGAU» серии 042 083

1ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

2 Техническая документация фирмы-изготовителя.
